Effektgeräte

  • Echosound1000

Echosound 1000

Volltransistorisierte Bandecho mit fünf mischbaren Eingängen (Klinke 6,3mm)

Verzögerungszeiten: 0,05s, 0,12s, 0,22s, 0,4s

Bestückung: 2x BC 107B, 18x BC 109C, 2x 2N2613

Verfügbare Unterlagen: Baumappe

  • HMG kl

Effektmischgerät HMG

Volltransistorisiertes Effektmischgerät HMG zum Einmischen von Hall oder Equalizern

Bestückung: TL 082, TL 084, 7812, 7912

Vorhandene Unterlagen: Baumappe, Scan der Front- und Rückplatte

  • Profihall

Profihall

Volltransistorisiertes Feder-Hallgerät zum Direktanschluss an Mischpulte oder Endstufen. Integriertes Netzteil

Eingangsempfindlichkeit: 0 dBm (775 mV), Frequenzbereich: 30 Hz bis 5 kHz, Verzögerungszeit 37 ms, Nachhallzeit 2 s

Bestückung: 4x BC 107B, BC 177, 4x BC 414, 2x BC 415, BD 169, BD 170, BSY 54, 2N2904

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Rimifon

Rimechon I

röhrenbestücktes Bandecho mit zwei fixen Eingängen und drei mischbaren Echo-Zeiten. Zunächst Rimifon genannt.

Eingangsempfindlichkeit: 10 mV bis 1 V

Bestückung: 2x EF 86, ECC 83, EL 84, EC 92, EM 84

Vorhandene Unterlagen: Scan aus Jahrbuch 1961 (Beschreibung und Schaltplan)

  • Rimechon2

Rimechon II

röhrenbestücktes Bandecho mit zwei fixen Eingängen, drei Aufnahme- und zwei Wiedergabe-Köpfen

Eingangsempfindlichkeit: 5 mV bis 500 mV, Frequenzgang: 50 Hz bis 10 kHz

Bestückung: EF 86, ECC 82, 2x ECC 83, EL 95, EM 84

Vorhandene Unterlagen: Baumappe

  • Rimechon IV

Rimechon IV

röhrenbestücktes Bandecho mit zwei fixen Eingängen, drei Aufnahme- und zwei Wiedergabe-Köpfen

Eingangsempfindlichkeit: 5 mV bis 500 mV, Frequenzgang: 50 Hz bis 10 kHz

Bestückung: EF 86, ECC 82, 2x ECC 83, EL 95, EM 84

Vorhandene Unterlagen: Baumappe

  • Rimechon1000

Rimechon 1000

röhrenbestücktes Bandecho mit drei mischbaren Eingängen, drei Aufnahme- und zwei Wiedergabe-Köpfen

Eingangsempfindlichkeit: 5 mV bis 500 mV, Frequenzgang: 40 Hz bis 11 kHz

Bestückung: 2x ECC 808, ECC 82, ECC 83, EL 95, EM 84

Vorhandene Unterlagen: Baumappe

  • Vibrator Foto

Röhren-Vibratorbaustein (1961)

Röhrenbestückter Vibratorbaustein im Gehäuse

Bestückung: EC 92, EH 90, Selen

Vorhandene Unterlagen: Baumappe

  • Vibratorbaustein Tr

Vibratorbaustein (1965)

Transistorisierter Vibratorbaustein mit Germanium-Transistoren

Vibrato-Frequenz: 3 bis 10 Hz, Eingang: 5 mV, Ausgang: 300 mV

Bestückung: 3x AC 151r

Vorhandene Unterlagen: Baumappe

  • Vib1000

Vib 1000

Transistorisierte Vibrator-Baugruppe

Spannungsversorgung: 6,3 V ~ aus dem Heizkreis

Bestückung: 3x BC 109, ORP 60

Vorhandene Unterlagen: Baumappe

  • VIB2000G

Vib 2000 / Vib 2000G

Transistorisierte Vibratorbaugruppe, Variante G mit Gehäuse.

Bestückung: 2x BC 107, C 106B 1 oder T 08N 0,6A 00, ORP 60, Selen

Vorhandene Unterlagen: Baumappe

  • Vib3006G

Vib 3006G

Transistorisierte Vibratorbaugruppe mit vier Eingängen (nicht regelbar) und eingebautem Netzteil im Gehäuse

Bestückung: 3x BC 109C, 3x BC 177A, 2N5163 (FET)

Vorhandene Unterlagen: Baumappe

  • Aufsprechverstärker frei

Aufsprechverstärker (1955)

Wiedergabeverstärker für Plattenspieler und Tonbandgeräte.

Ausgangsleistung 1 Watt

Bestückung: ECL113

Vorhandene Unterlagen: Scan aus Jahrbuch 1955

  • Dirigent56 frei

Dirigent (1956)

Modular aufgebauter Mischverstärker. Module für Eingangsverstärker, Klangregelung, Phasenumkehr, Endstufe, Netzteil.

Leistung 5 Watt (2x EL84), 10/15 Watt (4x EL84) oder 30 Watt (2x EL34)

Vorhandene Unterlagen: Scan aus Jahrbuch 1956 (Beschreibung und Schaltplan)

  • Dirigent58 frei

Dirigent (1958)

Modular aufgebauter Mischverstärker. Module für Eingangsverstärker, Klangregelung, Phasenumkehr, Endstufe, Netzteil.

Leistung 10/15 Watt (4x EL84)

Vorhandene Unterlagen: Scan aus Jahrbüchern 1957/58 (Beschreibung und Schaltplan)

  • Schaltplan Verstärker

Einbau-NF-Teil (1953)

Verstärkerbaugruppe zum Einbau in vorhandene Geräte

Leistung 1 Watt

Bestückung ECL113

Vorhandene Unterlagen: Scan aus Jahrbuch 1953 (Beschreibung und Schaltplan)

  • Gigant

Gigant

Mischverstärker im Pultgehäuse mit drei mischbaren Eingängen

Leistung: umschaltbar 15 oder 30 Watt

Bestückung: EF86, 2x ECC83, 2x EL34, GZ34

Vorhandene Unterlagen: Baumappe

  • GigantS

Gigant S

Mischverstärker im Pultgehäuse mit drei mischbaren Eingängen

Leistung: 50 Watt

Bestückung: EF86, 2x ECC83, 2x EL34, GZ34

Vorhandene Unterlagen: Baumappe

  • Herkules100

Herkules 100

Leistungsendstufe mit symmetrischem Eingang. Ab 1972 als 19"-Einschub mit asymmetrischem (wahlweise symmetrischem) Eingang unter der Bezeichnung Herkules 100E erhältlich.

Leistung: 100/150 Watt

Bestückung: 2x ECC81, 4x EL34, 4x BYY91

Verfügbare Unterlagen: Baumappe

  • Herkules101 V1

Herkules 101

Mischverstärker mit fünf mischbaren Eingängen, ab 1969 mit gebürsteter Alu-Frontplatte, ab 1972 auch als 19"-Einschub erhältlich.

Leistung: 100/150 Watt

Bestückung: 3x EC92, ECC83, 2x ECC81, 4x EL34, 4x BYY91

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • Herkules150TR-Front

Herkules 150 TR

Mischverstärker mit fünf Eingängen. Eingänge 1 bis 4 auf Mikrofonverstärker asym. oder sym. mittels Steckkarte 1004-VV aufrüstbar, nur als 19"-Einschub erhältlich.

Eingänge: Mi asymmetrisch 2 mV an 47 kOhm, symmetrisch 0,2 mV an 200 Ohm, Tonträger 250 mV an 47 kOhm

Leistung: 120/180 Watt

Bestückung: BC109B, BC177, 4x BC413B, ECC83, ECC81, 4x EL34, 4x BYY91

Vorhandene Unterlagen: Baumappe

  • Kleinmischpult

Kleinmischpultverstärker (1960)

Mischverstärker mit zwei mischbaren Eingängen

Leistung: 4 Watt

Bestückung EF86, ECC83, EL84, EZ80

Vorhandene Unterlagen: Scan aus Jahrbuch 1960 (Beschreibung und Schaltplan)

  • Konzertmeister53

Konzermeister (1953)

Einbau-Chassis für Plattenspieler oder Tonband

Leistung: 3 Watt

Bestückung: EF40, EL41, AZ41

Vorhandene Unterlagen: Scan aus Jahrbuch 1953 (Beschreibung und Schaltplan)

  • Konzertmeister55 frei

Konzertmeister (1955)

Einbau-Chassis für Plattenspieler oder Tonband

Leistung: 4 Watt

Bestückung: EF40, EL84, AZ41

Vorhandene Unterlagen: Baumappe

  • MPV52

Mischpultverstärker (1952)

Mischverstärker mit drei mischbaren Eingängen

Leistung 15 Watt

Bestückung: 2x 6SJ7, 6N7, 2x EL12, RGN2004

Vorhandene Unterlagen: Scan aus Jahrbuch 1952 (Beschreibung und Schaltplan)

  • MPV53

Mischpultverstärker (1953)

Mischverstärker im Pultgehäuse mit zwei mischbaren Mikrofoneingängen

Leistung: 15 Watt

Bestückung: 3x ECC40, 2x EL12, EZ12

Vorhandene Unterlagen: Scan aus Jahrbuch 1953 (Beschreibung und Schaltplan)

  • MPV54 frei

Mischpultverstärker (1954)

Mischverstärker im Pultgehäuse mit zwei mischbaren Mikrofoneingängen

Leistung: 25 Watt

Bestückung: 2x EF804, 3x ECC40, 2x EL12, EZ12

Vorhandene Unterlagen: Scan aus Jahrbuch 1954 (Beschreibung und Schaltplan)

  • MPV55 frei

Mischpultverstärker (1955)

Mischverstärker im Pultgehäuse mit Mikrofoneingang

Leistung: 15 Watt

Bestückung: EF804, ECC40, ECC83, 2x EL84, EZ12

Vorhandene Unterlagen: Scan aus Jahrbuch 1955 (Beschreibung und Schaltplan)

  • Mischpultverstärker57 frei

Mischpultverstärker (1957)

Mischverstärker im Pultgehäuse mit vier überblendbaren Eingängen

Leistung: 15 Watt

Bestückung: 3x ECC83, 2x EL84, EZ81

Vorhandene Unterlagen: Baumappe

  • Musikant

Musikant

Mischverstärker im Flachgehäuse mit fünf mischbaren Eingängen

Leistung: 45/50 Watt

Bestückung: 5x ECC808, ECC81, EM84a, 2x EL34, 4x OY5066

Vorhandene Unterlagen: Baumappe

  • Musikantdeluxe

Musikant de luxe

Mischverstärker im Flachgehäuse mit fünf mischbaren Eingängen

Leistung: 45/50 Watt

Bestückung: 5x ECC808, ECC81, EM84a, 2x EL34, 4x OY5066

Vorhandene Unterlagen: Baumappe

  • Musikant100

Musikant 100

Mischverstärker im Flachgehäuse mit fünf mischbaren Eingängen

Leistung: 80/100 Watt

Bestückung: 6x ECC808, ECC83, EM84, 4x EL503, 4x OY5067

Vorhandene Unterlagen: Baumappe

  • Musikant100deLuxe

Musikant100 de luxe

Mischverstärker im Flachgehäuse mit fünf mischbaren Eingängen

Leistung: 80/100 Watt

Bestückung: 6x ECC808, ECC83, 4x EL503, 4x OY5067

Vorhandene Unterlagen: Scan aus Jahrbuch 1968, Beschreibung, Schaltplan und Bestückungsplan

  • Musikant120deLuxe

Musikant120 de luxe

Mischverstärker im Flachgehäuse mit fünf mischbaren Eingängen

Leistung: 100/120 Watt

Bestückung: 6x ECC808, ECC83, 4x EL34, 4x OY5067

Vorhandene Unterlagen: Baumappe

  • Musikus m

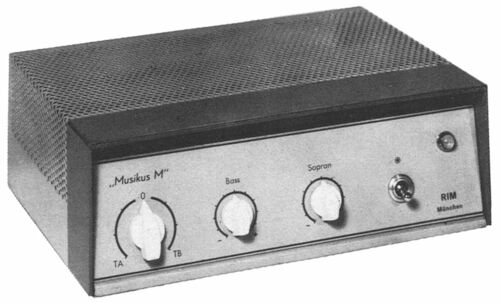

Musikus M (1960)

Mischverstärker im Flachgehäuse mit zwei mischbaren Eingängen

Leistung: 3 Watt

Bestückung: ECC83, EF804, EL84, EZ 80

Vorhandene Unterlagen: Baumappe

  • Musikus

Musikus (1951)

als Allzweck-Verstärker Musikus bezeichnetes Einbauchassis für Plattenspieler und Tonbandgeräte

Leistung: 2 Watt

Bestückung: EF12, EL11, AZ11

Vorhandene Unterlagen: Scan aus Jahrbuch 1051 (Beschreibung und Schaltplan)

  • Musikus57 frei

Musikus (1957)

Kleinverstärker mit einem Eingang

Leistung: 2,5 Watt

Bestückung: ECC83, EF804, EL84, EZ 80

Vorhandene Unterlagen: Scan aus Jahrbuch 1957 (Beschreibung und Schaltplan)

  • MVU10 neue FP 2

Mischverstärker MVU10

Mischverstärker-Chassis mit drei mischbaren und zwei überblendbaren Eingängen. Siehe auch Solist und Solist II

Leistung: 17 Watt

Bestückung: 3x EC92, 2x ECC83, 2x EL84, EZ 81

Vorhandene Unterlagen: Baumappe

  • Organist2

Organist

Mischverstärker im Flachgehäuse mit fünf mischbaren Eingängen

Leistung: 35 Watt

Bestückung: 3x EC92, 2x ECC83, 4x EL84, GZ34

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • OrganistDeLuxe

Organist de luxe

Mischverstärker im Flachgehäuse mit fünf mischbaren Eingängen

Leistung: 35 Watt

Bestückung: 3x EC92, 2x ECC83, 4x EL84, GZ34

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • Regiemaster

Regiemaster

Mischverstärker im Flachgehäuse mit drei mischbaren Eingängen auf Schiebereglern

Leistung: 16 Watt

Bestückung: 2x EF86, 2x ECC83, 2x EL84, EZ 81, EM84

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • RLE35

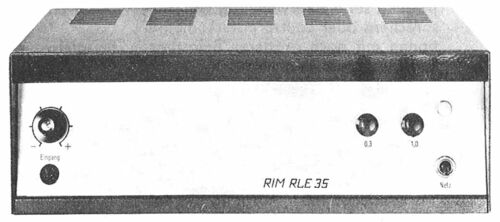

RLE 35 Endstufe

Gegentakt-Endstufe im Flachgehäuse (Endstufe vom Organist)

Leistung: 35 Watt

Bestückung: EC92, ECC83, 4x EL84, GZ34

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1966 bis 1968 (Beschreibung und Schaltplan)

  • RLE40

RLE 40 Endstufe

Gegentakt-Endstufe im Flachgehäuse (Endstufe vom Organist de luxe)

Leistung: 35/40 Watt

Bestückung: EC92, ECC83, 4x EL84, GZ34

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • RMV1000

RMV 1000

Mischverstärker im Flachgehäuse mit fünf Eingängen, Klangbeeinflussung über Drucktasten, Transistor-Vorverstärker

Leistung: 40/50 Watt

Bestückung: 8x BC 109, 2x ECC808, 2x EL503, B500C800

Vorhandene Unterlagen: Scan aus dem Jahrbuch 1967 (Beschreibung und Schaltplan)

  • RMV1000A

RMV 1000A

Mischverstärker im Flachgehäuse mit fünf Eingängen, Klangbeeinflussung über Drucktasten, Transistor-Vorverstärker, Vibrator

Leistung: 40/50 Watt

Bestückung: 8x BC 109, 2x BC 107, Thyristor, 2x ECC808, 2x EL503, B500C800

Vorhandene Unterlagen: Baumappe

  • SolistAllstrom

Solist Allstrom (1954)

Gitarrenverstärker für Allstrom

Leistung: 6 bis 8 Watt

Bestückung: 3x UAF42, 2x UL41, Selen

Vorhandene Unterlagen: Scan aus Jahrbuch 1954 (Beschreibung und Schaltplan)

  • Solist II

Solist II

Koffer-Mischverstärker mit drei mischbaren und zwei überblendbaren Eingängen

Leistung: 17 Watt

Bestückung: 3x EC92, 2x ECC83, 2x EL84, EZ 81

Vorhandene Unterlagen: Baumappe

  • SolistJ

Solist Junior

Mischverstärker-Chassis mit drei mischbaren und zwei überblendbaren Eingängen

Leistung: 17 Watt

Bestückung: 3x EC92, 2x ECC83, 2x EL84, EZ 81

Vorhandene Unterlagen: Baumappe

  • Solist offen

Solist

Kofferverstärker mit vier überblendbaren Eingängen

Leistung: 10 Watt

Bestückung: 3x ECC83, 2x EL84, EZ81

Vorhandene Unterlagen:  Scan aus den Jahrbüchern 1957 bis 1964 (Beschreibung und Schaltplan)

  • Titan

Titan

Gegentakt-Endstufe im Leistner-Gehäuse

Leistung: 45 Watt

Bestückung: ECC83, 2x EL34, GZ34

Vorhandene Unterlagen: Baumappe

  • Tonmeister1966

Tonmeister

Mischverstärker im Flachgehäuse mit drei mischbaren Eingängen

Leistung: 15 Watt

Bestückung. EF86, 2x ECC83, 2x EL84, EZ81

Vorhandene Unterlagen: Baumappe

  • Tonmeister-Endstufe 1965

Tonmeister-Endstufe

Gegentakt-Endstufe im Flachgehäuse (Endstufe vom Tonmeister)

Leistung: 17 Watt

Bestückung: ECC83, 2x EL84, EZ81, Selen

Vorhandene Unterlagen: Baumappe

  • Tonmeister II

Tonmeister II

Mischverstärker im Flachgehäuse mit drei mischbaren Eingängen

Leistung: 15 Watt

Bestückung. EF86, 2x ECC83, 2x EL84, EZ81

Vorhandene Unterlagen: Baumappe

  • V4M

V4M

Kleinmischverstärker im Flachgehäuse mit zwei Eingängen

Leistung: 3 Watt

Bestückung: EF86, EF804, EL84, EZ80

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1966 und 1967 (Beschreibung und Schaltplan)

  • V8W

V8W

Verstärkermodul mit zwei Eingängen

Leistung: 8 Watt

Bestückung: EF86, ECC83, ECLL800

Vorhandene Unterlagen: Baumappe

  • Imperator

Imperator

Stereoverstärker im Flachgehäuse mit drei mischbaren Eingängen. Holz-Einschub verfügbar

Leistung: 2x 20 Watt

Bestückung: 2x EF86, 4x ECC83, 4x EL84, PL21 (2D21), GZ34

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • ImperatorS

Imperator S

Stereoverstärker im Flachgehäuse mit drei mischbaren Eingängen und Transistor-Vorverstärker (Germanium). Holz-Einschub verfügbar

Leistung: 2x 20 Watt

Bestückung: 6x AC 151r V, 4x ECC83, 4x EL84, PL21 (2D21), GZ34

Vorhandene Unterlagen: Baumappe, Ergänzungsplan Vorverstärker

  • Imperator1000

Imperator 1000

Stereoverstärker im Holzgehäuse mit drei mischbaren Eingängen

Leistung: 2x 15 Watt

Bestückung: 4x ECC808, 2x ECC83, 4x EL84, S-U4

Vorhandene Unterlagen: Baumappe

  • Maestro2

Maestro

Stereoverstärker im Flachgehäuse mit drei mischbaren Eingängen

Leistung: 2x 8/10 Watt

Bestückung: 2x EF86, 4x ECC83, 2x ELL80, 4x OY5066

Vorhandene Unterlagen: Baumappe

  • Maestro1000

Maestro 1000

Stereoverstärker im Holzgehäuse mit drei mischbaren Eingängen

Leistung: 2x 10 Watt

Bestückung: 2x EF86, 4x ECC83, 2x ELL80, 4x OY5066

Vorhandene Unterlagen: Baumappe

  • ST1

ST 1

Stereo-Endstufe mit physiologischer Lautstärkeregelung

Leistung: 2x 1,6 Watt

Bestückung: 2x ECL82, Selen

Vorhandene Unterlagen: Baumappe

  • ST2

ST 2

Stereo-Endstufe mit Klangregelung (Höhen und Bässe)

Leistung: 2x 4,5 Watt

Bestückung: 2x ECC83, 2x EL84, EZ81

Vorhandene Unterlagen: Baumape

  • Stereomaster

Stereomaster

Stereoverstärker mit zwei mischbaren Eingängen

Leistung: 2x 3 Watt

Bestückung: 2x ECC83, 2x EF804, 2x EL84, EZ81

Vorhandene Unterlagen: Baumappe

  • BG2 5 IS

BG 2,5 IS

Endverstärkerbaustein mit integriertem Schaltkreis und germanium-Endstufe

Leistung: 2,5 Watt

Bestückung: TAA 151, AC 187K, AC 188K

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • BG4 5

BG 4,5

Endverstärkerbaustein mit Kühlprofil und zwei Eingängen

Leistung: 4,5 Watt bei 16 Volt Betriebsspannung

Bestückung: BC 108, BC 179, AD 161, AD 162

Vorhandene Unterlagen: Baumappe

  • BG15

BG 15

Silizium-Endverstärker-Baugruppe

Leistung: 20 Watt bei 50 Volt Betriebsspannung

Bestückung: wahlweise 40314/40319 etc., BSY 54/BSY 41, 2x 2N3054

Vorhandene Unterlagen: Baumappe

  • BG15D2

BG 15D

Endverstärker-Baugruppe

Leistung: 20 Watt bei 50 Volt Betriebsspannung

Bestückung: wahlweise 40314/40319 etc., BSY 54/BSY 41, 2x 2N3054

Vorhandene Unterlagen: Baumappe

  • BG25

BG 25 / BG 25 S

Endverstärkerbaugruppe

Leistung:

BG 25: 25 Watt bei 60 Volt an 8 Ohm Belastung. Bestückung: 40360, 2x 2N2102, 2N4036, 2x 2N5036

BG 25 S: 35 Watt bei 60 Volt an 8 Ohm Belastung. Bestückung: 40360, 2x 2N2102, 2N4036, 2x 2N3055

Vorhandene Unterlagen: Baumappe BG 25

  • BG25D V2

BG 25D

Endverstärkerbaugruppe, Weiterentwicklung von BG 25S

Leistung:

BG 25D: 35 Watt bei +/-60 Volt an 8 Ohm Belastung.

Bestückung: 40360, 2x 2N2102, 2N4036, 2x 2N3055

Vorhandene Unterlagen: Baumappe

  • BG30

BG 30

Silizium-Verstärkerbaugruppe mit Klangregelung

Leistung: 30 Watt bei 60-70 Volt an 5 Ohm Belastung

Bestückung: BC 109C, BC 108, BC 107, 2x 40361, 40362, 2x 2N3055

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1968 und 1969, (Beschreibung und Schaltplan) Scan der Leiterplatte/Bestückungsseite

  • BG30E2

BG 30E

HiFi-Endstufe mit Darlington-Transistoren und Überlastungsschutz, Entspricht ems-EM 10.

Leistung: 30 Watt bei 40 Volt

Bestückung: 4x BC 107B, BC 177, 40361, MJ 900, MJ 1000

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1975 bis 1979 (Beschreibung), Schaltplan und Bestückungsplan von ems-EM 10.

  • BG40D

BG 40D

Silizium-Verstärkerbaugruppe mit Klangregelung, Weiterentwicklung von BG 30E

Leistung: 30 Watt bei 60-70 Volt an 5 Ohm Belastung

Bestückung: BC 109C, BC 108, BC 107, 2x 40361, 40362, 2x 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • BG100 V2

BG 100

Siliziumverstärkerbaugruppe mit Klangregelung und elektronischer Endstufen-Strombegrenzung

Leistung: 100 Watt bei +/- 42 Volt

Bestückung: 2x BC 107A, 2x BC 177A, 2N3053, 40406, 40407, 40408, 40409, 40410, 2x 40411

Vorhandene Unterlagen: Baumappe Version 1 und Version 2, Bestückungspläne

  • Commander

Commander

Transistorverstärker für Batteriebetrieb mit Mikrofon- und Tonträgereingang und Klangregelung

Leistung: 10 Watt bei 6 Volt Betriebsspannung

Bestückung: 4x TF 65, TF 66, TF 78, TF 80, 2x AD 103

Vorhandene Unterlagen: Scan aus den Jahrbücher 1961 bis 1963 (Beschreibung und Schaltplan)

  • Commander II 2

Commander II

Transistorverstärker für Batteriebetrieb mit Mikrofon- und Tonträgereingang und Klangregelung

Leistung: 15 Watt bei 6 Volt Betriebsspannung

Bestückung: 4x TF 65, TF 66, TF 78, TF 80, 2x AD 103

Vorhandene Unterlagen: Baumappe

  • Commander II S

Commander II S

Transistorverstärker für Batteriebetrieb mit Mikrofon- und Tonträgereingang und Klangregelung

Leistung: 25 Watt bei 7 Volt Betriebsspannung

Bestückung: 8x AC 151r IV-V, 2x AC 152 V, 2x AC 153 V, 2x AD 133 III

Vorhandene Unterlagen: Baumappe

  • Commander III

Commander III

Transistorverstärker für Netz- und Batteriebetrieb mit zwei Mikrofon- und zwei umblendbaren Tonträgereingängen und Klangregelung

Leistung: 25 Watt bei 7 Volt Betriebsspannung, 30 Watt bei Netzbetrieb

Bestückung: 10x AC 151r IV-V, 2x AC 152 V, 2x AC 153 V, AD 130 V, 2x AD 133 III

Vorhandene Unterlagen: Scan aus Jahrbuch 1965 (Beschreibung und Schaltplan)

  • Grille57 frei

Grille 57

Volltransistorverstärker mit zwei Vorstufen und Gegentaktendstufe

Leitung: 0,2 Watt

Bestückung: 2x OC 71, 2x OC 72

Vorhandene Unterlagen: Baumappe

  • IC2 5

IC 2,5

NF-Verstärkermodul auf Steckkarte

Leistung: 2,5 Watt

Bestückung: TAA 611C

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • IC4 5

IC 4,5

NF-Verstärkermodul auf Steckkarte

Leistung: 4,5 Watt

Bestückung: TBA 641

Vorhandene Unterlagen: Baumappe

  • KLE10

KLE 10

HiFi-Endstufenbaustein mit integrierte Klangregelung

Leistung: 16 Watt bei 28 Volt und 4 Ohm Belastung

Bestückung: 4x BC 109C, BC 239, BD 136, 2x BD 435, BD 436

Vorhandene Unterlagen: Scan aus Jahrbuch 1976 (Beschreibung und Schaltplan)

  • NF1000 II 1

NF 1000 II

NF-Transistor-Verstärker-Baustein

Leistung: 2 Watt bei 12 Volt und 4 Ohm Belastung

Bestückung: 2x AC 125, AC 117, AC 175

Vorhandene Unterlagen: Baumappe

  • NF1000-III

NF 1000 III

Eisenloser Verstärker-Baustein. Auch als NF 1000-A III G im Gehäuse erhältlich.

Leistung: 2 Watt bei 12,5 Volt und 5 Ohm Belastung

Bestückung: 2x BC 109B, AC 117, AC 175

Vorhandene Unterlagen: Baumappe



  • NFK3

NFK 3

NF-Verstärker mit integrierter Endstufe

Leistung: 4 Watt

Bestückung: TDA 2002A

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • NFK14

NFK 14

NF-Verstärker mit integrierter Endstufe

Leistung: 14 Watt bei 28 Volt an 4 Ohm Belastung

Bestückung: TDA 2008

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • NFK20

NFK 20

HiFi-Endstufe mit monolithisch integrierter Endstufe

Leistung: 20 Watt bei 44 Volt und 4 Ohm Belastung

Bestückung: TDA 2020

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 bis 1991 (Beschreibung, Schalt- und Bestückungsplan)

  • NFK24

NFK 24

Integrierter 4-24 Watt Verstärker

Leistung: 24 Watt bei +/- 18 Volt

Bestückung: TDA 2030

Vorhandene Unterlagen: Baumappe

  • NFK50

NFK 50

Hochleistungsendstufe in semiprofessioneller Technik, Steckkarte

Leistung: 55 Watt bei +/- 29 Volt und 4 Ohm Belastung

Bestückung: 5x BC 256, 3x BC 174, BC 141, BD 137, BDX 18, 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Organist-E 2

Organist E

HiFi-Leistungsendstufe in Komplementärtechnik mit Kurzschlußelektronik und Differenzverstärker

Leistung: 50 Watt,

Bestückung: BC 141, 2x BC 174, 5x BC 256, BD 137, BD 138, BDX 18, 2N3055

Vorhandene Unterlagen: Scan aus Jahrbuch 1978 (Beschreibung und Schaltplan), Baumappe Organist-TR

  • Organist TR2

Organist TR

Mischverstärker in Steckmodultechnik mit vier Eingängen, Klangregelung, Summenlautstärkeregler, Aussteuerungsmesser. Kurzschlußfest, für Dauerbetrieb geeignet.

Die Steckmodule können als Mikrofon-Vorverstärker asymmetrisch und symmetrisch (mit Übertrager) bezogen werden.

Leistung: 50 Watt,

Bestückung: BC 141, 2x BC 174, 5x BC 256, BD 137, BD 138, BDX 18, 2N3055, je Vorverstärker 2x BC 413B

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte Vorstufe und Endstufe, Scan der Frontplatte

  • RB6

RB 6

NF-Verstärker-Baugruppe

Leistung: 6 Watt

Bestückung: 40360, 40361, 40362, MJ 2249, MJ 2253

Vorhandene Unterlagen: Baumappe

  • RKV10 cr

RKV 10

Kleinverstärker im Gehäuse für Sprechanlagen

Eingangsempfindlichkeit durch Eingangsübertrager wählbar: Mikrofon 0,7 mV an 200 Ohm, 0,5 mV an 5 Ohm (für Sprechanlage)

Ausgang (erdfrei): 2 Ohm - 10 Ohm - 20 Ohm

Frequenzbereich: 100 Hz bis 12 kHz, Ausgangsleistung: 10 Watt

Stromversorgung: 24 V bei 0,2 A (Leerlauf), 1 A (Vollaussteuerung)

Bestückung: 2x BC 109C, 3x 2N3053, 2x 2N3054

Vorhandene Unterlagen: Scan aus Jahrbuch 1968 (Beschreibung und Schaltplan)

  • RMV6

RMV 6

HiFi-NF-Baugruppe mit Klangregelung

Leistung: 6/8 Watt

Bestückung: 5x BC 109, 5x 40314, 40319, 2x MJ2249, MJ 2253, 4x OY 5061

Vorhandene Unterlagen: Baumappe

  • 3Watt Si

ST 2000 TR-X

Silizium-NF-Verstärker-Baustein

Leistung: 3 Watt

Bestückung: BC 109B, 2x 40314, 40319

Vorhandene Unterlagen: Baumappe

  • Sound500

Sound 500

Koffermischverstärker in Silizium-Transistor-Technik. Vier mischbare Eingänge auf Klinkenbuchse mit zuschaltbarer Gitarrefrequenz-Korrektur, Klangregelung und Vibrator.

Leistung: 30 Watt

Bestückung: 19 Transistoren

Vorhandene Unterlagen: Baumappe

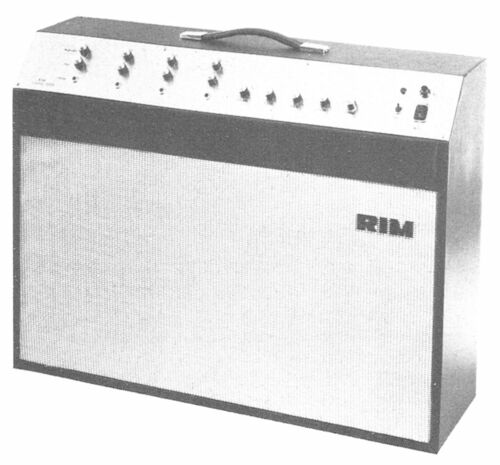

  • Sound1000

Sound 1000

Koffermischverstärker mit Vierfach-Mischpult und Vibrator in Siliziumtransistortechnik

Leistung: 40 Watt

Bestückung: BC 107, BC 108, 2x BC109B, 10x BC 109C, 3x 40361, 2x 40362, 2x 2N3055, 2N5036

Vorhandene Unterlagen: Baumappe Version 1 und Version 2

  • Stratosound

Strato Sound

Kofferverstärker für Gitarre, Mikrofon und Kleinorgel mit zwei Eingängen und Vibrato

Leistung: 20 Watt

Bestückung: je nach Bestückung mit ELA1004-Karten

Vorhandene Unterlagen: Baumappe

  • TRM1000

TRM 1000

Transistor-Mischverstärker mit drei Eingängen, Klangregelung und Aussteuerungsanzeige

Leistung: 30 Watt an 5 Ohm

Bestückung: 5x BC109, 40314, 40360, MJ2249, MJ 2253, 2x 2N3055

Vorhandene Unterlagen: Beschreibung aus Jahrbuch 1968, kein Schaltplan!

  • TRM3000A

TRM 3000

Monomischverstärker mit vier Eingängen, davon drei mit steckbarem Vorverstärker integriertem Schaltkreis.

Leistung: 30 Watt

Bestückung: 3x TAA293, 4x BC109C, 40314, 40360, MJ 2249, MJ 2253, 2x 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • VMOS60W

VMOS 60W

VMOS-Endstufe der Spitzenklasse

Leistung: 80 Watt bei +/- 40 Volt und 4 Ohm Belastung

Bestückung: 3x BC 550, 2x BD 139, 3x BD 140, 2SJ49, 2SK134

Vorhandene Unterlagen: Baumappe (selbst erstellt), Scan der Leiterplatte

  • VMOS100W

VMOS 100W

VMOS-Endstufe der Spitzenklasse

Leistung: 100 Watt bei +/- 36 Volt und 4 Ohm Belastung

Bestückung Version 1983: 3x BC 550, 2x BD 139, 3x BD 140, 2x 2SJ49, 2x 2SK134

Bestückung Version 1989: 3x BC 550, 3x BF 470, 2x BF 471, 2x 2SJ49, 2x 2SK134

Vorhandene Unterlagen: Baumappe (selbst erstellt), Scan der Leiterplatte

  • VMOS150W

VMOS 150W

VMOS-Endstufe der Spitzenklasse

Leistung: 150 Watt bei +/- 42 Volt und 4 Ohm Belastung

Bestückung: 3x BC 550, 2x BF 469, 3x BF 470, 3x 2SJ49, 3x 2SK134

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • E6001St

ELA 6001 St

Großleistungs-Stereoendstufe, zu finden unter ELA/profis 6001 6004

  • Regent1000

Regent 1000

HiFi-Stereoverstärker im Holzgehäuse mit sechs Eingängen, durch Drucktasten wählbar

Leistung: 2x 6 Watt

Bestückung: 14x BC 109, 10x 40314, 2x 40319, 4x MJ2249, 2x MJ2253

Vorhandene Unterlagen: Baumappe

  • RST30

RST 30

Hochwertiger HiFi-Stereoverstärker im Holz-Einschubgehäuse mit sechs Eingängen, durch Drucktasten wählbar

Leistung: 2x 9 Watt

Bestückung: 12x BC 109, 4x 40361, 2x 40362, 2x 2N3740, 2x 2N3766

Vorhandene Unterlagen: Baumappe

  • RST40

RST 40

HiFi-Stereoverstärker im Holz-Einschubgehäuse mit sechs Eingängen, durch Drucktasten wählbar

Leistung: 2x 15 Watt

Bestückung: 12x BC 109, 4x 40361, 2x 40362, 2x 2N3740, 2x 2N3766

Vorhandene Unterlagen: Baumappe

  • RST2000

RST 2000

HiFi-Stereoverstärker im Holz-Einschubgehäuse mit fünf Eingängen, durch Drucktasten wählbar

Leistung: 2x 15 Watt

Bestückung: 2x BC 148B, 12x BC 149C, 2x BSY 54, 2x 40314, 2x 40319, 4x 2N5036

Vorhandene Unterlagen: Baumappe

  • RST2001 weiss

RST 2001

HiFi-Stereoverstärker im Holz-Einschubgehäuse oder Schleiflack weiß mit fünf Eingängen, durch Drucktasten wählbar

Leistung: 2x 25 Watt

Bestückung: 12x BC 109C, 2x 40360, 2x 40361, 2x 40362, 4x 2N3055

Vorhandene Unterlagen: Baumappe

  • RST3000

RST 3000

HiFi-Stereoverstärker im Holz-Einschubgehäuse mit sechs Eingängen, durch Drucktasten wählbar

Leistung: 2x 30 Watt

Bestückung: 10x BC 109C, 2x 40314, 2x 40360, 2x 2N4911, 2x 2N4899, 4x 2N3055

Vorhandene Unterlagen: Baumappe

  • RST3000S

RST 3000S

HiFi-Stereoverstärker im Holz-Einschubgehäuse mit sechs Eingängen, durch Drucktasten wählbar

Leistung: 2x 30 Watt

Bestückung: 10x BC 109C, 2x 40314, 2x 40360, 2x 2N4911, 2x 2N4899, 4x 2N3055

Vorhandene Unterlagen: Baumappe

  • ST1000

ST 1000A-II

HiFi-Stereoverstärker im Flachgehäuse mit vier Eingängen, durch Drucktasten wählbar

Leistung: 2x 15 Watt

Bestückung: 2x AC 127, 6x AC 151r, 12x AC 152, AD 133V, 2x 40317, 2x 40319, 2N3055, 4x 2N2148

Vorhandene Unterlagen: Baumappe

  • St2000

ST 2000

HiFi-Stereoverstärker im Holzgehäuse mit sechs Eingängen, durch Drucktasten wählbar

Leistung: 2x 30 Watt

Bestückung: 10x BC 109C, 2x 40314, 2x 40360, 2x 2N2249, 2x 2N2253, 4x 2N3055

Vorhandene Unterlagen: Baumappe

  • SV3001

SV 3001

HiFi-Stereoverstärker mit elektronischer Kanalumschaltung in Ultraflach-Gehäuse, passend zu FM 3001

Leistung: 2x 60 Watt an 4 Ohm Belastung

Bestückung: 10x BC 107B, 5x BC 170, 6x BC 177B, 6x BC 256, 2x BC 307, 2x BC 327, 2x BC 337, 4x BC 413, 3x BC 415, 2x BD 165, 2x MJ 2501, 2x MJ 3001, 8x E 177, 21x µA 741, 4011, 4023, 4042, MC 7815C, MC 7915

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten SV3001EVV und SV3001TF

  • Turbo1000

VMOS Turbo 1000

Zweikanal-Hochleistungs-Endstufe im 19"-Einschub mit Überlastsicherung, Clippinganzeige und Schnellabschaltung

Leistung: 2x 400 Watt bei 2 Ohm Belastung, 2x 300 Watt bei 4 Ohm Belastung, 800 Watt an 4 Ohm bei Brückenschaltung.

Bestückung: BC 517, 6x BC 546A, BC 550B, BC 556, BC 879, 2x BD 139, BD 140, 2x BF 470, 2x BF 469, 4x 2SJ83, 4x 2SK227, 4x KBPC-25.4, NE 5532, TL 084

Alternativ: BC 517, 6x BC 546A, BC 550B, BC 556, BC 879, 2x BD 139, BD 140, 2x BF 470, 2x BF 469, 4x 2SJ119, 4x 2SK414, 4x KBPC-25.4, NE 5532, TL 084

Vorhandene Unterlagen: Baumappe Endstufe, Baumappe Gerät,

  • DCM100

DCM 100

Digitale Kapazitäts-Meßgerät mit großer LCD-Anzeige

Meßbereich: 1 pF bis 9999 µF in 7 Bereichen

Meßgenauigkeit: +/- 1% +/- 2 Digit bis 100 µF, +/- 2% +/- 2 Digit ab 100 µF

Stückliste: ICL 7135CPL, ICL 7660CPA, ICM 7555IPA, 7447

Vorhandene Unterlagen: Baumappe

  • FGG6

FGG 6

Funktionsgenerator für Sinus, symmetrischem Rechteck, symmetrischem Dreieck, variierbarer Sägezahn, Impuls mit einstellbarem Puls/Pausen-Verhältnis

Frequenzbereich: 0,65 Hz bis 130 kHz

Bestückung: BC 546B, BSS 100, XR2206, 2x TL081CP, 78L05, 74LS14

Vorhandene Unterlagen: Baumappe

  • NFA100

NFA 100

NF-Spektrumanalyzer mit Mikrofon- und Line-Eingang, Mikrofoneingang mit Speisung für Elektret-Mikrofon (mitgeliefert)

Mittenfrequenzen: 31,5-63-125-250-500 Hz, 1-2-4-8-16 kHz

Bestückung: 10x BC 327/25, 10x BC 337/25, LM3915N, NE555, 3x TL084N, CD4016BE, CD4017BE, 78L02, 10x LED-Zeile 10fach rot

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • NT224

NT 224

Regelbares Doppelnetzteil 2x 0...24 Volt bei 0,1 A

Bestückung: 2x BD 677, 2x µA723, 2x79L05

Vorhandene Unterlagen: Baumappe

  • PG100

PG 100

NF-Pegeltongenerator und Meßgerät für den NF-Fachmann

Anschlüsse: Cinch, DIN, XLR, Klinke 6,35mm, Klinke 3,5mm

Bestückung: BC 546B, BF 245B, ICL7106R, NE5532N, CA3140, 79L05

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Scan der Frontplatte

  • TT101

TT 101

Transistortester für PNP, NPN und Darlington-Transistoren

Eingeprägter Kollektorstrom in 3 Stufen einstellbar, konstante Kollektor-Emitterspannung 1 Volt oder 5 Volt, Messung der Gleichstromverstärkung

Bestückung: BC 327/25, BC 546, 2x BC 556, BD 135, BD 136, 2x LM324, 78L05

Vorhandene Unterlagen: Baumappe

  • WFG

WFG

Wobbel-Funktionsgenerator für NF-Anwendungen

Frequenzbereiche: 1 - 13 Hz, 10 - 130 Hz, 100 - 1300 Hz, 1 - 13 kHz, 10 - 130 kHz

Wobbelbereich: 20 - 2000 Hz, 2 - 20 kHz

Bestückung: nicht bekannt

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung), Scan der Frontplatte

  • 1004C

ELA 1004-Serie

Mischverstärker und Endstufen in unterschiedlicher Ausstattung, 19"-Einschub, zu finden unter ELA/1004

  • ELA2000 V2

ELA 2000

Mischverstärker mit VMOS-Endstufe, 19"-Einschub, zu finden unter ELA/2000

  • ELA2000E

ELA 2000E

Endstufe in VMOS-Technik, 19"-Einschub, zu finden unter ELA/2000

  • 6004M

ELA 6004M

Großleistungs-Mischverstärker, zu finden unter ELA/profis 6001 6004

  • 6004E

ELA 6004E

Großleistungs-Endstufe, zu finden unter ELA/profis 6001 6004

  • DVM300

DVM 300

3-stelliges Digitalvoltmeter mit LED-Anzeige

Bereich: -99 mV bis +999 mV

Bestückung: 3x BC 327, CA3161E, CA3162E, 2x HD1131, 7805

Vorhandene Unterlagen: Baumappe

  • DVM301

DVM 301

Digitales Voltmeter-Einbaumodul mit 3-stelliger LED-Anzeige

Bereich: -99 mV bis +999 mV

Bestückung: nicht bekannt

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung)

  • DVM350C

DVM 350C

LCD-Einbau-Voltmeter

Bereich: -199 mV bis +199 mV

Bestückung: ICL7116CPL

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung)

  • DVM351C

DVM 351C

Einbauinstrument mit LCD-Ziffern

Bereich: -199 mV bis +199 mV

Bestückung: 4009, 4030, ICL7116CPL

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung)

  • DVM351L

DVM 351L

Einbau-Instrument mit LED-Ziffern

Bereich: -199 mV bis +199 mV

Bestückung: 4009, 4030, ICL7117CPL

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung)

  • DVM450LED

DVM 450LED

Digitales Voltmeter-Einbaumodul mit 4 1/2-stelliger LED-Anzeige mit parallelem Datenbus zum Anschluß an Microcomputer

Bereich: -1999 mV bis +1999 mV

Auflösung: 100 µV, 20 000 Meßpunkte

Bestückung: 7x BC 337, ICL7135CPL, ICL7660CPA, ICM7555IPA, 7447

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung), Scan der Leiterplatte, Listing für ZX spectrum und Apple II unter DOS

  • DVM451µP

DVM 451µP

Digitales Voltmeter-Einbaumodul mit 4 1/2-stelliger LED-Anzeige und Computeranschluß

Bereich: -1999 mV bis +1999 mV

Auflösung: 100 µV, 20 000 Meßpunkte

Bestückung: BC 327, 6x BC 337, 2x BC 546, ICL7135CPL, ICL7660CPA, ICM7555IPA, ICL8069, 7447

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung), Scan der Leiterplatte, Listing für VC 64

  • DVM-V

DVM-V

Multimeter-Zusatzmodul

Präzisions-Aktivgleichrichter für Wechselspannungs- und Wechselstrommessungen

Präzisions-Konstantstromquelle für Widerstandsmessungen

Bestückung: 2x BC 546B, 2x BC 556B, CA3130E, TL071CP, 4069

  • Frequenzmesser55

Frequenzmesser (1955)

Frequenzmessung durch einfaches rückgekoppeltes Audion

Frequenzbereich: 1740 kHz - 1910 kHz

Bestückung: 6SJ7

Vorhandene Unterlagen: Scan aus Bastelbuch 1955 (Beschreibung und Schaltplan)

  • Glimmlampentester 1956

Glimmlampentester (1956)

laut RIM ein "unsterbliches" Prüfgerät (nur für Wechselstrom!)

Bestückung: ARG200

Vorhandene Unterlagen: Baumappe, Scan aus Bastelbuch 1956 (Beschreibung und Schaltplan)

  • LC150

LC 150

Induktivitäts- und Kapazitäts-Prüfzusatz zum PG 150

Vorhandene Unterlagen: Baumappe, Schaltplan

  • MV-Messbrücke

Multivibrator-Messbrücke

Wheatston´sche Meßbrücke mit Multivibrator als Tonfrequenzquelle

Bestückung: ECC82, EL95, Selen

Vorhandene Unterlagen: Baumappe

  • MVW2000

MVW 2000

Tonfrequenz-Millivolt- und Wattmeter

Bestückung: 2x BC 109, 4x BC 174, 4x BC 251, BD 107 (2N3054)

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • NFM2000

NFM 2000

Klirrfaktor-Meßbrücke

Bestückung: BC 107, 2x BC 109C, 6x BC 174B, BC 177B, 5x BC 251B, BD 107B, 2N3053, TAA320

Vorhandene Unterlagen: Baumappe,

  • RMS100

RMS 100

True-RMS-Gleichrichter-Modul

Bestückung: ICL8069, LF356DP, AD636JH

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Schaltplan, Bestückungsplan), Scan der Leiterplatte

  • RMV3000

RMV 3000

Universal-Millivolt-und Voltmeter für Gleich- und Wechselspannungen mit getrennten Meßverstärkern

Meßbereich Wechselspannung: 1, 3, 10, 30, 100, 300 mV, 1, 3, 10, 30, 100, 300 Volt

Frequenzbereich: 10 Hz bis 3 MHz

Meßgenauigkeit: +/- 5%

Meßbereich Gleichspannung: 1, 3, 10, 30, 100, 300 mV, 1, 3, 10, 30, 100, 300 Volt

Meßgenauigkeit: +/- 2,5%

Bestückung: 2x BC 108B, 5x BC 109C, 3x BC 177B, 6x BF 245B, 2N4304, 2x TAA861

Vorhandene Unterlagen: Baumappe

  • RV570

RV 570

Universal Röhren-Voltmeter

Messbereich: 2, 5, 20, 50, 200, 500 Volt Gleich- und Wechselspannung, 1 Ohm bis 50 Megaohm

Grenzfrequenz: ca. 100 MHz

Bestückung: EA76, ECC82

Vorhandene Unterlagen: Baumappe

  • RV600

RV 600

Universal-Röhrenvoltmeter

Meßbereich Wechselspannung: 1, 3, 10, 30, 100, 300, 1000 Volt

Frequenzbereich: 20 Hz bis 5 MHz

Meßgenauigkeit: +/- 5%

Meßbereich Gleichspannung: 1, 3, 10, 30, 100, 300, 1000 Volt

Meßgenauigkeit: +/- 2,5%

Widerstand: 1 Ohm bis 100 MOhm in 7 Bereichen

Bestückung: EAA91, ECC83

Vorhandene Unterlagen: Scan aus Jahrbuch 1966 (Beschreibung und Schaltplan)

  • RV600 II

RV 600-II

Universal-Röhrenvoltmeter

Meßbereich Wechselspannung: 1, 3, 10, 30, 100, 300, 1000 Volt

Frequenzbereich: 20 Hz bis 500 kHz

Meßgenauigkeit: +/- 3%

Meßbereich Gleichspannung: 1, 3, 10, 30, 100, 300, 1000 Volt

Meßgenauigkeit: +/- 2,5%

Widerstand: 1 Ohm bis 100 MOhm in 7 Bereichen

Bestückung: E88CC, ECC83

Vorhandene Unterlagen: Scan aus Jahrbuch 1967 (Beschreibung und Schaltplan)

  • RV650

RV 650

Kombinations-Röhrenvoltmeter

Meßbereich Wechselspannung: 10 mV bis 1000 V eff in 11 Stufen

Frequenzbereich: 20 Hz bis 5 MHz

Meßgenauigkeit: +/- 5%

Meßbereich Gleichspannung: 1 V bis 1000 V in 7 Stufen

Meßgenauigkeit: +/- 2%

Widerstand: 10 Ohm bis 10 MOhm in 7 Bereichen, ablesbarere Bereich in Stufe 7: 1 MOhm bis 500 MOhm

Bestückung: 2x E88CC, ECC83, EF80, EL86

Vorhandene Unterlagen: Baumappe

  • Stromwächter

Stromwächter (1957)

Kombiniertes Netzanschluß- und Prüfgerät mit Spezialglimmlampe

Bestückung: ARG200

Vorhandene Unterlagen: Baumappe

  • TGM30

TGM 30

Gleichspannungs-Millivolt- und Voltmeter mit Transistoren

Meßbereich: 3, 10, 30, 100, 300 mV, 1, 3, 10, 30, 100, 300 V

Bestückung: 2x BC 109C, ZTD21 (SA 2253)

Vorhandene Unterlagen: Baumappe

  • TGM30A

TGM 30A

Gleichspannungs-Millivolt- und Voltmeter mit Transistoren, verbesserte Version

Meßbereich: 3, 10, 30, 100, 300 mV, 1, 3, 10, 30, 100, 300 V

Bestückung: 2x BC109C, ZTD21 (SA 2253)

Vorhandene Unterlagen: Baumappe

  • Tr-Prüfgerät

Transistor-Prüfgerät

Prüfgerät zum Testen von PNP- und NPN-Transistoren, 3 Meßbereiche

Prüfung auf Kurzschluß, Unterbrechung, Stromverstärkung und Kollektor-Reststrom

Vorhandene Unterlagen: Scan aus Jahrbuch 1966 (nur Beschreibung)

  • UniMessVerstärker

Universal-Meßverstärker

für Tonfrequenz in Tastkopfausführung

Bestückung: 3x AF 101

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1964 bis 1966 (Beschreibung und Schaltplan)

  • ZM6 2

ZM 6

Impedanz-Meßgerät, in 2 Varianten angeboten

Meßbereich: 10 Ohm, 100 Ohm, 10 kOhm, 100 kOhm

Frequenzen: 30-330 Hz, 300-3,3 kHz, 3-33 kHz

Bestückung Variante 1: 2x BD 439, 2x BD 442, XR 2206, µA 741, 5x TL081CP

Bestückung Variante 2: BC 546, XR2206, µA741, 4x TL081CP, 79L05

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1983 bis 1987, Baumappe der Variante 2

  • DVS100

DVS 100

Speichervorsatz für Oszillografen mit Datenschnittstelle für Atari ST oder VC64

Abtastfrequenz: max. 410 kHz

Speicherumfang: 2048 x 8 Bit

Bestückung: 6x BC 546B, ADC0820CCN, ZN426, 2x CA3240, 74HC08, 2x 74HC14, 74HC32, 74HC74, 4x 74HC390, 4040, 4044, 6116, 2x 7805, 78L05

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Scan der Frontplatten



  • DVS200

DVS 200

Zweikanal-Speichervorsatz für Oszillografen mit serieller Schnittstelle für PC (XT, AT) in Basic inkl. Beispielprogramm

Abtastfrequenz: max. 500 kHz quarzstabil

Speicherumfang: 8192 x 8 Bit

Bestückung: 2x BC 517, 5x BC 546B, 2x ADC0820CCN, ULN2004, ZN426, 2x CA3100E, 74HC08, 4x 74HC14, 74HC32, 74HC74, 2x 74HC157, 2x 74HC245, 2x 74HC251, 4x 74HC390, 2x 4040, 4044, 4051, 3x 4066, 2x 4078, 6264, 7805, 7812

Vorhandene Unterlagen: Baumappe, Scan der Front-Leiterplatte

  • Oszillette3 offen1

Oszillette 3 alte version

Kleinoszillograf mit 3cm Schirmdurchmesser

Frequenzbereich: 3 Hz bis 500 kHz bei 1 db Abfall, 2 Hz bis 1 MHz bei 3 db Abfall

Empfindlichkeit: 150 mVss/cm

Interner Vorteiler 1 : 1, 5 : 1, 20 : 1 durch Steckbuchsen, 5 : 1 stetig regelbar

Bestückung: 2x ECC81, 2x ECC82, DG3-12A

Vorhandene Unterlagen: Baumappe

  • Oszillette3

Oszillette 3 neue Version

Kleinoszillograf mit 3cm Schirmdurchmesser, verbesserte Version

Frequenzbereich: 3 Hz bis 500 kHz bei 1 db Abfall, 2 Hz bis 1 MHz bei 3 db Abfall

Empfindlichkeit: 150 mVss/cm

Interner Vorteiler 1 : 1, 5 : 1, 20 : 1 durch Steckbuchsen, 5 : 1 stetig regelbar

Bestückung: 2x ECC81, 2x ECC82, DG3-12A

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • ROG3

ROG 3

Vielzweck-Kleinoszillograf mit 3cm Schirmdurchmesser

Frequenzbereich: 1 Hz bis 1 MHz bei 1 db Abfall, 7 Hz bis 2 MHz bei 4 db Abfall, 5 Hz bis 3 MHz bei 6 db Abfall

Empfindlichkeit: 150 mVss/cm

Interner Vorteiler 1 : 1, 5 : 1, 20 : 1 schaltbar, 5 : 1 stetig regelbar

Bestückung: 4x E88CC, ECF80, 2x EF184, DG3-12A

Vorhandene Unterlagen: Baumappe

  • ROG7a

ROG 7 A

Vielzweck-Oszillograf mit 7 cm Schirmdurchmesser

Frequenzbereich: 1 Hz bis 1 MHz bei 1 db Abfall, 7 Hz bis 2 MHz bei 4 db Abfall, 5 Hz bis 3 MHz bei 6 db Abfall

Empfindlichkeit: 700 mVss/cm

Interner Vorteiler 1 : 1, 5 : 1, 20 : 1, 100 : 1, 500 : 1 schaltbar, 5 : 1 stetig regelbar

Bestückung: 4x E88CC, ECF80, 2x EF184, DG7-32A

Vorhandene Unterlagen: Baumappe

  • ROG7GL

ROG 7 GL

Breitband-Kleinoszillograf 0 bis 8 MHz

12-stufiger, frequenzkompensierter Eingangsteiler 30mVss - 50mVss - 100mVss - 200mVss - 300mVss - 500mVss - 1Vss - 2Vss - 3Vss - 5Vss - 10Vss - 20Vss

Empfindlichkeit: 30 mVss/cm

Bestückung: 6x BC 109B, 5x 2N3440, BF 110, 2x E88CC, ECF80, DG7-32

Vorhandene Unterlagen: Baumappe

  • ROG7GLT

ROG 7 GLT

10 MHz-Gleichspannungs-Breitbandkleinoszillograf, volltransistorisiert

12-stufiger, frequenzkompensierter Eingangsteiler 30mVss - 50mVss - 100mVss - 200mVss - 300mVss - 500mVss - 1Vss - 2Vss - 3Vss - 5Vss - 10Vss - 20Vss

Bestückung: 17x BC 107B, 3x BC 109B, 2x BC 177, BDX 18, BF 117, 2x BF 244B, 4x BF 258, 2x BSY 63, BSV 89, 2x E 402, 2N2905, 2N3055, DG7-32

in der Ausführung 1973 waren statt 2x BF 244B und den beiden Dual-FET E 402 die Typen mit 1x FET rot, 2x FET blau und 2x FET schwarz angegeben.

Vorhandene Unterlagen: Baumappe

  • ROG13-ST-II

ROG 13

Breitband-Trigger-Oszillograf, triggerbar bis 2 MHz

5-stufiger, frequenzkompensierter Eingangsteiler 25-100-500-2,5-10Vss mit Multiplikatorschalter x2 bzw Regler bis Multiplikator x4

Empfindlichkeit: 25mVss/cm

Bestückung: 3x AC 151 VI, AC 153, AD 130 IV, AD 148 V, MM1613, 4x 2N706, 2N1711, EC92, 9x E88CC, E182CC, 3x ECC81, 3x ED8000, 4x EF184, 2x EL84L, EL95, 3x 12BY7 (EL180), GZ34, DG13-25GH

Vorhandene Unterlagen: Baumappe

  • GW4S

GW 4 S

vierfach elektronischer Schalter für Gleich- und Wechselspannung 0 bis 20 MHz

Umschaltung freischwingend mit 400 Hz, vorgewählt mit 100 bis 400 kHz oder fremd getriggert mit 2 Hz bis 400 kHz

Bestückung: 4x BC 109B, 3x BC 109C, 3x BC 177, 8x BFY 39/II, BFY 39/III, BSY 17, 4x BSY 63, 2x MJ2249, 2x MJ2355, 2N3053, TAA320

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • ROG7A neu

ROG 7 A-II

Vielzweck-Oszillograf mit 7 cm Schirmdurchmesser

Frequenzbereich: 5 Hz bis 3 MHz bei 3 db Abfall, 5 Hz bis 5 MHz bei 4,5 db Abfall, 5 Hz bis 8 MHz bei 7,5 db Abfall

Empfindlichkeit: 25 mVss/cm

Interner Vorteiler 1 : 1, 5 : 1, 20 : 1, 100 : 1, 500 : 1 schaltbar, 5 : 1 stetig regelbar

Bestückung: 4x E88CC, ECF80, 2x EF184, DG7-32A

Vorhandene Unterlagen: Baumappe

  • FGM2206

FGM 2206

Frequenzgenerator-Modul für Rechteck symmetrisch, Sinus, Dreieck symmetrisch, Sägezahn mit variierbarer Form, Impuls mit variierbarem Puls-Pausen-Verhältnis

Frequenzbereiche: 10 Hz - 100 Hz, 100 Hz - 1 kHz, 1 kHz - 10 kHz, 10 kHz - 100 kHz

Wobbelverhältnis 20 : 1 (manuell)

Ausgangsspannung: 5 Vpp maximal

Bestückung: BC 546B, XR2206, 2x TL081CP, 79L05

Vorhandene Unterlagen: Baumappe

  • PG150 neu

PG 150

NF-Generator mit transistorisierter Wien-Brücke und eingebautem Netzteil, ab 1972 mit Alu-Frontplatte

Frequenzbereich: 15 Hz - 150 Hz, 150 Hz - 1,5 kHz, 1,5 kHz - 15 kHz, 15 kHz - 150 kHz

Bestückung: OC 45, OC 140, ASY 26, Selen

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte



  • RGG100

RGG 100

Rauschgenerator mit extrem langer Wiederholzeit für rosa Rauschen

Bandbreite 20 Hz bis 20 kHz

Bestückung: BC 546B, TL081CP, 2x CD4006AE, CD4030BE

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • RGG200

RGG 200

Rauschgenerator mit extrem langer Wiederholzeit für rosa Rauschen mit getrennt einstellbaren Ausgängen für linken und rechten Kanal.

Bandbreite 20 Hz bis 20 kHz

Bestückung: BC 546B, MM5437, TL082

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung und Schaltplan), Scan der Leiterplatte

  • RGM1

RGM 1

Rauschgenerator mit extrem langer Wiederholzeit für weißes und rosa Rauschen (schaltbar)

Bandbreite 20 Hz bis 20 kHz

Bestückung: BC 546B, TL081CP, 2x CD4006AE, CD4030BE

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1982, 1985 und 1986 (Beschreibung und Schaltplan)

  • RSV70

RSV 70

Signalverfolger mit integriertem Sinusgenerator

Frequenzbereich: 80 Hz bis 20 kHz

Ausgangsleistung: 1 Watt

Bestückung: 10x BC 109B, AC 175, AC 117

Vorhandene Unterlagen: Baumappe



  • RSV70B

RSV 70 B

Signalverfolger mit integriertem Sinus- und Rechteckgenerator und Aussteuerungsanzeige

Frequenzbereich Signalverfolger: 50 Hz bis 15 kHz

Frequenz Sinus- und Rechteckgenerator: 1 kHz, 0 bis 10 Vss kontinuierlich regelbar

Ausgangsleistung: 2 Watt

Bestückung: 10x BC 109B, 2N3055, AC 175, AC 117

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • RTG7n

RTG 7

Sinus- und Rechteck-Tongenerator mit Frequenzmesser, ab 1974 mit Unterbau-Instrument und geänderter Frontplatte

Frequenzbereich Sinus: 1 Hz bis 1 MHz, Frequenzbereich Rechteck; 1 Hz bis 100 kHz, Bereich Frequenzmesser: 1 Hz bis 1 MHz

Ausgangsspannung: 0 bis 10 V

Bestückung: 3x BC 107A, 5x BC 107B, 2x BC 109B, BD 137, 2x BSX 45, 4x BSY 18, BSY 73, 40361, 40362, 2N5163, 2N3055, FCL101, TAA320

Vorhandene Unterlagen: Baumappe

  • Signalverfolger

Signalverfolger (1957)

Vierstufiger Signalverfolger mit Tastkopf und optischer Anzeige

Frequenzbereich: 100 Hz bis 8 kHz

Sprechleistung: 0,5 Watt

Bestückung: ECC83, ECL82, EM80

Vorhandene Unterlagen: Baumappe



  • MVW2000

MVW 2000

Tonfrequenz-Millivolt- und Wattmeter

Bestückung: 2x BC 109, 4x BC 174, 4x BC 251, BD 107 (2N3054)

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • SWM3000color

SWM 3000

Stereo-Wattmeter mit eingebauten Belastungswiderständen und Monitorlautsprechern

Meßbereiche: 0 bis 5 Watt, 0 bis 50 Watt, 0 bis 150 Watt (maximal 10 Minuten)

Frequenzbereich: 5 Hz bis 70 kHz

Bestückung: 4x AA 117 (118,119)

Vorhandene Unterlagen: Baumappe

  • SWM6000b

SWM 6000

Stereo-Wattmeter mit echtem Wirkleistungsmesser, automatischer Bereichsanzeige, komplettem Überlastschutz.

Eingänge links/rechts massefrei, galvanisch getrennt

Spannungsbereiche: 3v - 10V - 30V - 100V - 300V, Eingangsimpedanz 45 kOhm im 3 Volt-Bereich, 150 kOhm im 300 Volt-Bereich

Strombereiche: 0,3A - 1A - 3A - 10A, Eingangswiderstand 0,25 mOhm

Leistungsbereiche: 1W - 3W - 10W - 30W - 100W - 300W - 1000W

Meßzeiten: 250W ohne Begrenzung. Mit Lüfterbetrieb: 500W - 45 min, 750W - 25min, 1000W - 17 min.

Bestückung: 22x BC 546, 4x BC 556, 4x TL080, 8x TL081, 2x LM339, 10x CD4081, 2x MC1495L, 2x 7815, 2x 7909, 2x 7915

  • BW1

BW 1

Belastungswiderstand in Doppelausführung

Widerstandswerte: 2 x 4 Ohm (pro 4 Ohm 12 Watt belastbar), 2 x 8 Ohm (pro 8 Ohm 25 Watt belastbar), 2x 16 Ohm (pro 16 Ohm 50 Watt belastbar)

Vorhandene Unterlagen: Scan aus Jahrbuch 1967 (Beschreibung und Schaltplan)

  • DC10

DC 10

Kapazitäts-Dekade 10 pF bis 11110 pF, 500 Volt

vier 10-polige Stufenschalter (x10, x100, x1000, x10000)

Genauigkeit: 10%

Vorhandene Unterlagen: Scan aus Jahrbuch 1967 (Beschreibung und Schaltplan)

  • DR01

DR 01

Widerstands-Dekade 1 Ohm bis 11110 Ohm, in verschiedenen Ausführungen mit Präzisionswiderständen 1%/1 Watt oder 10% 1 Watt, etc.

vier 10-polige Stufenschalter (x1, x10, x100, x1000)

Vorhandene Unterlagen: Scan aus Jahrbuch 1967 (Beschreibung und Schaltplan)

  • DR1

DR 1

Widerstands-Dekade 1 kOhm bis 11110 kOhm, in verschiedenen Ausführungen mit Präzisionswiderständen 1%/1 Watt oder 10%/1 Watt

vier 10-polige Stufenschalter (x1000 Ohm, x10 kOhm, x100 kOhm, x1 MOhm)

Vorhandene Unterlagen: Scan aus Jahrbuch 1967 (Beschreibung und Schaltplan)

  • ESG2

ESG 2

Eichspannungsgenerator-Steckkarte

Frequenzbereich: 500 Hz bis 30 kHz

wählbare Ausgangsspannung (Toleranz < 1%): 0,1 - 0,5 - 1 - 5 - 10 Vss

Vorhandene Unterlagen: Baumappe

  • Ladegerät

Batterieladegerät

Niedervolt-Gleichspannungs-Speisegerät zur Ladung von Knopfzellen und Akkus mit Drehspul-Amperemeter

Spannungen: 6 und 12 Volt umschaltbar

Regler 1: 0 bis 100 mA regelbar für Knopfzellen

Regler 2: 0 bis 1 A regelbar für Akkus

Bestückung: Selen-Gleichrichter

Vorhandene Unterlagen: Baumappe

  • BLG1808

BLG 1808

Elektronisches Universal-Akku-Ladegerät für NiCd-und Bleiakkus

NiCd: 1 bis 12 Zellen (1,2 bis 14,4/18 Volt)

Blei: 1,6 bis 6 Zellen (2/2,3 bis 12/14,5 Volt)

Konstantstrom-Normalladen: 10/22/50100/120/150/180/300/350/400/600/800 mA

Spannungsversorgung: Netzspannung 110/220 Volt (Netzspannung) oder 12 bis 14 Volt  (KFZ-Batterie)

Bestückung: 4x BC 546B, 2x BC 556B, BD 648, TL081, TDA2003, LM339, 78L12

Vorhandene Unterlagen: Baumappe

  • BLG3003

BLG 3003

Ladeautomat für drei Akkus

Ausgang 1: Strombegrenzung 250/500/750 mA, Spannungsbegrenzung 15 bis 18 Volt bei NiCd, 6,9 Volt bei "Blei 6 V", 13,8 Volt bei "Blei 12 V".

Ausgänge 2 und 3: Strombegrenzung 20 bis 360 mA, Spannungsbegrenzung 15 bis 18 Volt, Zeitgeber 3,5/7/14 Stunden

Stromversorgung: 220 Volt (Netzspannung) oder 12 bis 14 Volt (KFZ)

Bestückung: 2x BC 337-25, BD 647, BD 677, TDA2003, LM339 N, LM358, LM393, CD4060, 78L15, 79L15

Vorhandene Unterlagen: Baumappe

  • ElekSich

elektronische Sicherung

Elektronische Sicherung

Spannungsbereich: 6 bis 70 Volt, Abschaltbereich: 0,1 bis 4 Ampere

Maximaler Spannungsabfall: 1,6 Volt

Bestückung: BC 109C, 40361, 40362, 2N5036

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1970 bis 1974 (Beschreibung, Schalt- und Bestückungsplan)

  • Foto

GW 6xx

Gleichspannungswandlertransformatoren für unterschiedliche Zwecke

Trafo GW6/250/10: Eingang 6 Volt / 10 Watt, Ausgangsspannung: 250 Volt (130Hz) bei 40 mA, Bestückung: 2x TF 80, Wirkungsgrad: 85%

Trafo GW6/110/10: Eingang 6 Volt. Ausgang 110 Volt bei 10 bis 40 mA, Bestückung: TF 80

Trafo GW6/60: Eingang 6 Volt, Ausgang 60 Volt bei 3,5 mA, Bestückung OC 71. Sondervariante GW6/60/30 mit Anschluß für Röhrenheizung (1,25 Volt bei 13 mA)

Trafo GW3/500: Eingang 3 Volt, Ausgang 400 Volt für Geiger-Müller-Zählrohre

Vorhandene Unterlagen: Scan aus Jahrbuch 1967

  • Ladegerät

Ladegerät (1956)

Ladegerät bis 15 Volt Gleichspannung und 1,5 A Ladestrom

Umschaltbares Amperemeter: 1 Ampere und 2 Ampere, umschaltbares Voltmeter: 4 Volt - 8 Volt - 20 Volt

Einstellbarere Ladestrom bis 1,5 A

Bestückung: Selen-Gleichrichter

Vorhandene Unterlagen. Baumappe

  • NE40

NE 40

Thyristorgeregeltes und stabilisiertes Netzgerät mit Strombegrenzung

Regelbereich: 0 bis 40 Volt, Nennstrom 3.2 Ampere

Umschaltbares Meßinstrument mit 5 Bereichen: 4 Volt, 20 Volt, 40 Volt, 1 Ampere, 5 Ampere

Bestückung: 3x BC 107B, 5x 40361, 2x 2N3054, 2x 2N3525, 2x 2N3773

Vorhandene Unterlagen: Scan aus Jahrbuch 1969 (Beschreibung und Schaltplan)

  • NE80

NE 80

Thyristor-transistorgeregeltes Netzgerät

Regelbereich: 0 bis 80 Volt, Nennstrom 2 Ampere, Strombegrenzung 150 mA bis 2,5 A einstellbar

Bestückung: 3x BF 110, 2x BFY 39, 3x 2N3440, 2x 2N3054, 2x 2N3773, 2x 2N3525

Vorhandene Unterlagen: Scan aus Jahrbuch 1969 (Beschreibung und Schaltplan)

  • NE400

NE 400

Labor-Netzgerät 125 bis 400 Volt

Ausgänge: 125 bis 400 Volt Anodenspannung, maximal 200 mA. 0 bis 60 Volt negative Gittervorspannung unstabilisiert mit Strombegrenzung, maximal 20 mA.

Heizspannungen 4 Volt 4 Ampere, 6,3 Volt 4 Ampere, 12,6 Volt 2 Ampere (Summe 25 VA maximal)

Bestückung: EF80, 3x EL34, BF 117

Vorhandene Unterlagen: Baumappe

  • NE481

NE 481

Regelbares und stabilisiertes Doppelnetzgerät

Ausgang: 2 x 0 bis 24 Volt, 2 A maximal

Leistungselektronik aus Steckkarten aufgebaut

Bestückung: 2x (BC 107B, 2x BC 109B, BC 177B, 2N3053, 2N3055)

Vorhandene Unterlagen: Baumappe

  • NE8000

NE 8000

Stabilisiertes Netzgerät 0 bis 80 Volt, 2,5 Ampere

Ausgang kontinuierlich regelbar 0 bis 80 Volt (mit Grob- und Feinregler), 0 bis 2,5 Ampere

Drehspulinstrumente für Spannung und Strom

Bestückung: 3x BF 110, 2x BFY 39, 3x 2N3440, 2x 2N3441, 2x 2N3773, 2x 2N3525

Vorhandene Unterlagen: Scan aus Jahrbuch 1972 (Beschreibung und Schaltplan)

  • Niedervolta I

Niedervolta I

Experimentier- und Niederspannungsnetzgerät

Ausgangsspannungen: 2,5-4-6,3-8-10-12.6-14-16-18--20-24 Volt über Steckbuchsen (Wechselspannung) oder Stufenschalter (Gleichspannung)

Ausgangsstrom: 3 Ampere maximal

Bestückung: Selen-Gleichrichter

Vorhandene Unterlagen: Baumappe

  • Niedervolta II

Niedervolta II

Experimentier- und Niederspannungsnetzgerät

Ausgangsspannungen: 2,5-4-6,3-8-10-12.6-14-16-18--20-24 Volt über Steckbuchsen (Wechselspannung) oder Stufenschalter (Gleich- und Wechselspannung)

Ausgangsstrom: 6 Ampere maximal

Bestückung: Selen-Gleichrichter

Vorhandene Unterlagen: Baumappe

  • Niedervolta III

Niedervolta III

Experimentier- und Niederspannungsnetzgerät im Flachgehäuse

Ausgangsspannungen: 2,5-4-6,3-8-10-12.6-14-16-18--20-24 Volt über Steckbuchsen (Wechselspannung) oder Stufenschalter (Gleichspannung)

Ausgangsstrom: 6 Ampere maximal

Drehspulinstrumente für Spannung und Strom

Bestückung: Selen-Gleichrichter

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1973 bis 1976 (Beschreibung und Schaltplan)

  • Niedervolta IV

Niedervolta IV

Niedervolt-Speisegerät

Ausgangsspannungen: 0 bis 6 Volt, 5 bis 11 Volt, 7 bis 13 Volt Wechsel- oder Gleichspannung über Umschalter und Regel-Transformator

Ausgangsstrom: 3 Ampere maximal

Bestückung: Selen-Gleichrichter

Vorhandene Unterlagen: Scan aus Jahrbuch 1974 (Beschreibung und Schaltplan)

  • NSTK241

NSTK 241

Regelbare und stabilisierte Netzsteckkarte

Ausgangsspannung: 0 bis 24 Volt, maximal 1 A

Erforderliche Trafospannung: 27 bis 31 Volt ~

Bestückung: BC 107B, 2x BC 109B, BC 177, 2N3053, 2N3055

Vorhandene Unterlagen: Baumappen 1970, 1971 und 1980

  • NSTK302

NSTK 302

Netzsteckkarte mit integriertem Spannungsregler

Ausgangsspannung: 10 bis 30 Volt bei maximal 2,5 A

Erforderliche Trafospannung: 30 V ~

Bestückung: 2N2219, 2N3055, µA723

Vorhandene Unterlagen: Scan aus Jahrbuch 1974 (Beschreibung und Schaltplan)

  • NSTK530

NSTK 530

Doppel-Netzsteckkarte

Ausgangsspannung: 2x 5 bis 30 Volt bei maximal 300 mA

Erforderliche Trafospannung: 2x 30 V ~

Bestückung: 2x (2x BC 107B, 2x 2N3055)

Vorhandene Unterlagen: Scan aus Jahrbuch 1972 (Beschreibung und Schaltplan)

  • NSTK1502D

NSTK 1502 D

Doppel-Netzsteckkarte mit vollkommen getrennten Ausgangskreisen und einstellbarer Strombegrenzung

Ausgangsspannung: 2x 10 bis 15 Volt bei maximal 300 mA

Bestückung: 2x BD 135, 2x µA723

Vorhandene Unterlagen: Scan aus Jahrbuch 1974 (Beschreibung, Schalt- und Bestückungsplan)

  • NT305R

NT 305 R

Regelbares und stabilisiertes Netzgerät 0 bis 30 Volt / 5 Ampere mit Strombegrenzung

Drehspulinstrument für Spannung und Strom

Bestückung: 2x BC 109B, BC 256B, BC 424B, BSY 55, 2N3035, 3x 2N3055

Vorhandene Unterlagen: Baumappe

  • NT402color

NT 402

Regelbares und stabilisiertes Netzgerät 0 bis 40 Volt / 2 Ampere für Parallel- und Serienbetrieb in semiprofessioneller Ausführung

Drehspulinstrument für Spannung und Strom

Bestückung: 3x BC 109B, 2x BC 177B, BSY 56, 2x 2N3055

Vorhandene Unterlagen: Baumappe vom baugleichen RN 4005, Scan aus Jahrbüchern 1984 bis 1987 (Beschreibung uns Schaltplan)

  • NTK15 15

NTK 15-15

Doppelnetzteil-Steckkarte für gesplittete Versorgung

Ausgangsspannung: +- 15 Volt, maximal 250 mA, kurzschlußfest

Bestückung: 2x 7815

Vorhandene Unterlagen: Scan aus Jahrbuch 1983, Scan der Leiterplatte

  • NTK27-60 3

NTK 2760-3

Stabilisierungsbaugruppe

Ausgangsspannung: 27 bis 60 Volt, maximal 3 Ampere

Erforderliche Trafospannung: 1 bis 2 Volt höher als die gewünschte Ausgangsspannung

Bestückung: BC 174B, BD 139, 3x 2N1893, 2x 2N3442

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • NTK48

NTK 48

Netzteilmodul zur Phantomspeisung

Ausgangsspannung: 48 Volt, 30 mA kurzschlußfest

Bestückung: BD 169, L146CB

Vorhandene Unterlagen: Scan aus Jahrbuch 1984 (Beschreibung und Schaltplan)

  • NTK527

NTK 527

Netzteilkarte

Ausgangsspannung: 4,8 bis 27 Volt bei 1,5 A (3 A maximal)

Bestückung: Spannungsregler 78GKC (1,5 A) bzw. 78HGKC (3 A)

Vorhandene Unterlagen: Baumappe

  • NTM5-15

NTM 5-15

Gruppe von Netzteilbausteinen mit 5 Volt, 12 Volt, 15 Volt bzw. 24 Volt Ausgangsspannung bei jeweils 1 A

Bestückung: 7805 bzw. 7812 bzw. 7815 bzw. 7824

Vorhandene Unterlagen: Scan aus Jahrbuch 1981 (Beschreibung und Schaltplan)

  • NTM5 24 2R

NTM 5-24-2R

Regelbares und stabilisiertes Kompakt-Netzgerät mit Voltmeter

Ausgangsspannung: 4,5 bis 24 Volt, 0 bis 2 Ampere

Bestückung: BC 337, 2x MJ 3001, L 123

Vorhandene Unterlagen: Scan aus Jahrbuch 1982 (Beschreibung und Schaltplan)



  • NTM5 30 1

NTM 5-30-1

Regelbare, stabilisierte Netzteilbaugruppe

Ausgangsspannung: 4,5 bis 30 Volt bei 1 A

Bestückung: BC 337, MJ 3001, LM123.

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1981 bis 1984 (Beschreibung und Schaltplan)

  • NTM10

NTM 10

Einbau-Netzteilmodul mit einstellbarer Ausgangsspannung, kurzschlußfest

Ausgangsspannung/Ausgangsstrom: 5 V/400 mA, 6 V/350 mA, 7,5 V/300 mA, 9 V/240 mA, 12 V/230 mA, 15 V/190 mA, 18 V/155 mA, 24 V/95 mA, 27 V/65 mA

Bestückung: LM317

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (nur Beschreibung), Scan der Leiterplatte

  • NTM15 frei

NTM 15

Einbau-Netzteilmodul für gesplittete Versorgung, kurzschlußfest

Ausgangsspannung +- 15 Volt bei 300 mA

Bestückung: 2x LM317

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (nur Beschreibung)

  • NTM200

NTM 200

Universal-Netzteilmodul, Spannungsumschaltung über Federhaken-Schalter

Ausgangsspannungen: 5 bis 32 Volt in 1 Volt-Schritten, Ausgangsstrom maximal 2 A

Bestückung: BD 647, L200

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • NTM205

NTM 205

Netzteil-Modul

Ausgangsspannung: 1,2 bis 20 Volt bei 5 A, 7 A Spitze

Bestückung: LM338N

Vorhandene Unterlagen: Baumappe

  • NTM305R frei

NTM 305 R

Niedervolt-Kraftwerk mit Lüfter

Ausgangsspannung: 0,1 bis 30 Volt bei 5 Ampere, Strombegrenzung 50 mA bis 5 A

Bestückung: 2x BC 109B, BC256B, BC 414B, BSY 55, 2N3054, 4x 2N3055

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Schaltplan)

  • NV220

NV 220

Einschaltstrombegrenzer mit elektronischem Lastrelais

Betriebsspannung: 220 bis 230 Volt, Maximalstrom 10 Ampere, Spannungsabfall: 1,6 Volt

Bestückung: 2x BC 337-40, CA3130, V 23100-S 0302-A 225

Vorhandene Unterlagen: Baumappe

  • NWM100 2

NWM 12-100

Netzspannungswandler für 12 Volt / 40 oder 100 VA, Ausgang quarzstabil 50 Hz

NWM 12/40: Ausgang 230 Volt 40 VA

Bestückung: 2x BC 546B, BC 556B, 2x BUZ 10, TDB 124, 4040,4060, 7809, 79L05

NWM12/100: Ausgang 230 Volt 100 VA, bei 100 VA Belastung sinkt die Ausgangsspannung auf 195 Volt

Bestückung: 2x BC 546B, BC 556B, 4x BUZ 10, TDB124, 4040,4060, 7809, 79L05

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • RN14

RN 14

Regelbares Transistor-Netzgerät

Ausgang: 0 bis 14 Volt bei 0,6 Ampere

Drehspulinstrument für Spannung

Bestückung: AD 130

Vorhandene Unterlagen: Baumappe

  • RN15

RN 15

Regelbares Transistor-Netzgerät

Ausgang: 0 bis 15 Volt bei 0 bis 1 Ampere

Drehspulinstrument für Spannung und Strom

Bestückung: 2N3055

Vorhandene Unterlagen: Baumappe

  • RN3005

RN 3005

Regelbares und stabilisiertes Netzgerät 0 bis 30 Volt / 0,5 Ampere mit elektronischer Sicherung

Drehspulinstrument für Spannung und Strom

Stromversorgung: umschaltbar 110/120/130/220/230/240 Volt

Bestückung: 3x BC 109B, 2x BC 177B, BSY 56, 2x 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte, Scan der Leiterplatte Regelverstärker

  • RN4005

RN 4005

Regelbares und stabilisiertes Netzgerät 0 bis 40 Volt / 2 Ampere für Parallel- und Serienbetrieb in semiprofessioneller Ausführung

Drehspulinstrument für Spannung und Strom

Bestückung: 3x BC 109B, 2x BC 177B, BSY 56, 2x 2N3055

Vorhandene Unterlagen: Baumappe vom baugleichen RN 4005, Scan aus Jahrbüchern 1984 bis 1987 (Beschreibung uns Schaltplan)

  • SNT24 frei

SNT 24

Schaltnetzteil-Modul mit Softstart und elektronischer Übertemperatur-Abschaltung

Eingangsgleichspannung: 10 bis 50 Volt, Eingangswechselspannung: 12 bis 36V

Ausgangsspannung: 5 bis 24 Volt regelbar, Ausgangsstrom maximal 2,5 A

Bestückung: BUZ 10, L4960

Vorhandene Unterlagen: Scan aus Jahrbuch 1988 (Beschreibung und Schaltplan)

  • SNT241

SNT 241

Universal-Netzteilbaugruppe 24 Volt 1 A

Bestückung: BC 107, 2N3053, 2N3054

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte (Lötseite)

  • SNT351

SNT 351

Universal-Netzteilbaugruppe 35 Volt 1 A

Bestückung: BC 107, 2N3053, 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte (Lötseite)

  • SNT501

SNT 501

Universal-Netzteilbaugruppe 50 Volt 1 A

Bestückung: BC 174, 2N3053, 2N3055

Vorhandene Unterlagen: Scan der Leiterplatte (Lötseite)

  • SNT502

SNT 502

Universal-Netzteilbaugruppe 50 Volt 2 A

Bestückung: BC 174, 2N3053, 2N3055

Vorhandene Unterlagen: Scan der Leiterplatte (Lötseite)

  • SNT602

SNT 602

Universal-Netzteilbaugruppe 60 Volt 2 A

Bestückung: BC 174, 2N3053, 2N3055

Vorhandene Unterlagen: Scan der Leiterplatte (Lötseite)

  • SNT603

SNT 603

Universal-Netzteilbaugruppe 60 Volt 3 A

Bestückung: BSY 88, 2N3053, 2N3055

Vorhandene Unterlagen: Scan der Leiterplatte (Lötseite)

  • SNT1205

SNT 1205

Universal-Netzteilbaugruppe 12,5 bis 14,5 Volt 0,5 A

Bestückung: BC 109, 2N3054

Vorhandene Unterlagen: Scan der Leiterplatte (Lötseite)

  • SQ12

SQ 12

Universal-Konstantstromquelle

Schaltbare Ströme: 10 - 20 - 50 - 100 - 150 - 200 - 250 - 300 - 400 - 600 - 800 - 1200 mA

Eingang: maximal 35 Volt Gleichspannung oder 20 Volt Wechselspannung

Verlustleistung: auf 15 Watt begrenzt

Bestückung: BC 556, LM 317KC

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Schalt- und Bestückungsplan)

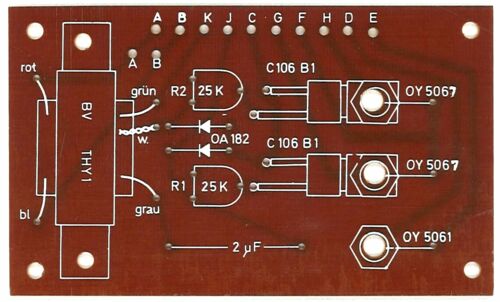

  • THY1 BS

THY 1

Verlustleistungslose Einbau-Regeleinheit mit Thyristoren

Maximale Eingangswechselspannung: 250 Vss,

Regelbereich der Ausgangsschaltung: 5 bis 215 Volt

Belastbarkeit: 0,8 A bei ohmscher Belastung, 1 A bei induktiver Belastung, 0,5 A bei kapazitiver Belastung

Bestückung: 2x C 106B-1, 2x OY 5061

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte



  • UDC2

UDC 2

Automatische DC-Notstrom-Umschaltung für 12-Volt-Batteriesysteme

Laststrom bis 10 Ampere, automatische oder manuelle Umschaltung

Bestückung: 2x BC 546B, 4x BUZ 10, LM324N

Vorhandene Unterlagen: Baumappe

  • UniNetz neu

UniNetz

Universal-Netzgerät

Ausgänge: 125 bis 350 Volt Anodenspannung 200 mA maximal, 100 Volt Gittervorspannung stabilisiert bzw. 0 bis 50 Volt regelbar,

Heizspannungen: 4 Volt 4 Ampere, 6,3 Volt 3 Ampere, 7,5 Volt 2 Ampere, 12,6 Volt 1,5 Ampere

Bestückung: EF80, EL34, EZ81, 85A2, 108C1

Vorhandene Unterlagen: Baumappe

  • UR8

UR 8

Referenzspannungsquelle mit 1% Genauigkeit

Ausgangsspannungen: 190 - 200 - 900 mV, 1 - 1,9 - 2 - 4,9 - 5 Volt

Belastbarkeit: 4 mA

Bestückung: LM308AN, 9495CJ, 2x ZPD 13

Vorhandene Unterlagen: Scan aus Jahrbüchern 1987 und 1988 (Beschreibung, Schalt- und Bestückungsplan)

  • UX2

UX 2

Eisenloser DC-Spannungswandler, kaskadierbar durch Parallelschaltung

Eingangsspannung: maximal 20 Volt

Ausgangsspannung: maximal 35 Volt

Ausgangsstrom: maximal 2 Ampere

Bestückung: TDA2003

Vorhandene Unterlagen: Baumappe

  • NT605

NT 605

Power-Doppelnetzgerät für internen Parallel- und Serienbetrieb, alle Ausgänge erdfrei

Ausgangsspannung getrennter Betrieb: 2x (0 bis 30 Volt), 2x (0 bis 5 A). Parallelbetrieb: 0 bis 30 Volt bei 10 A, Serienbetrieb: 0 bis 60 Volt bei 5 A

Ausgänge über Master-Regler steuerbar, Kontrolle über 4 Drehspulinstrumente

Bestückung: 10x BC 107B, 4x BC 237, 4x BD 410, 2x BD 422, 10x 2N3055, 4x µA741, 2x 7812, 2x 7912

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten GP (Grundplatte), R (Reglerplatte) und TU (Trafoumschaltung)

  • H101

H101

Dreifunktionsbaustein zur Vorverstärkung von drei miteinander mischbaren Tonquellen mit anschließender Klangregelstufe mit getrennter Höhen- und Tiefenregelung

Eingangsempfindlichkeit Eingang 1 bis 3: 10 mV, Eingang 4: 350 mV

Klangregelung: Höhen -16 bis +15 dB, Tiefen -16 bis +18 dB

Stromversorgung: 6,3 Volt / 0,75 A, 250 Volt / 10 mA

Bestückung: 3x EC 92, ECC 83

Vorhandene Unterlagen: Baumappe

  • Kleinmischpult ohne

Kleinmischpult

Mischpult mit drei Eingängen im Bakelitgehäuse ohne Verstärkung

Eingang 1: 10 mV, Eingang 2: 20 mV, Eingang 3: 30 mV

Bestückung: keine

Vorhandene Unterlagen: Baumappe

  • M3S

M 3 S HiFi

Kleinmischpult mit drei Vollstereo-/ sechs Mono-Eingängen, durch Bestückung den Anforderungen entsprechend konfigurierbar, Batteriebetrieb

Eingangsempfindlichkeit ohne Übertrager: 3 mV an 47 kOhm, mit Übertrager: 0,3 mV an 300 Ohm,

Ausgangspegel: 0 dBm (775 mV) oder 250 mV, Ausgangsimpedanz kleiner 1 Ohm

Bestückung: Mi asymm, Mi symm. und Tonabnehmer magn.: je 2x BC 549B, Tonträger: µA 741, Ausgang: BC 549B, 2x µA741

Vorhandene Unterlagen: Baumappe

  • M5S

M 5 S

Regie-Mischpult in Transistortechnik für Mono- und Stereo-Betrieb

Eingang 1 bis 3: 0,5 mV für Mikrofon, Eingang 4 und 5: ca. 200 mV für Schallplatte, Tonband, etc.

Bestückung: 19x AC 151r V, Selen

Vorhandene Unterlagen: Baumappe, Scan aus Jahrbuch 1966 (Beschreibung und Schaltplan)

  • M6S

M 6 S

Semiprofessionelles Vollstereo-Mischpult mit vier umschaltbaren Eingängen (Mi/TAm) und zwei Eingängen für Tonträger, Monitorausgang, stabiles Pultgehäuse

Eingang I bis IV: Stellung Mi 1,2 mV an 20 kOhm, Stellung TAm 3,5 mV an 47 kOhm

Eingang V und VI: 250 mV an 250 kOhm

Klangregler: Höhen -15 bis +15 dB bei 15 kHz, Bässe -12 bis +16 dB bei 30 Hz

Ausgang: 775 mV an 1 kOhm

Bestückung: 2x BC 107B, 24x BC 109C, 3x BSY 53

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten M6S-KV, M6S-SU

  • M6S spez

M 6 S spezial

Semiprofessionelles Vollstereo-Mischpult mit drei umschaltbaren Eingängen (Mi/TAm) und zwei Eingängen für Tonträger, Monitorausgang, stabiles Pultgehäuse, Mithörkontrolle über Wahlschalter, Regiemikrofon an Eingang I mit getrennter Klangregelung

Eingang II bis IV: Stellung Mi 1,2 mV an 20 kOhm, Stellung TAm 3,5 mV an 47 kOhm

Eingang V und VI: 250 mV an 250 kOhm

Klangregler: Höhen -15 bis +15 dB bei 15 kHz, Bässe -12 bis +16 dB bei 30 Hz

Ausgang: 775 mV an 1 kOhm

Bestückung: 2x BC 107B, 28x BC 109C, 3x BSY 53, 2x 40362

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten M6S-KV, M6S-SU

  • M6SN ohneMik

M 6 SN

Professionelles HiFi-Stereo-Mischpult mit sechs Eingängen, Summenklangregler und Halleinblendung

Eingang 1: Mikrofon (je nach Bestückung symmetrisch oder asymmetrisch), Eingang 2 und 3: TA magnetisch, Eingang 4 bis 6 Tonträger

Jeder Eingang mit Vorhören-Schalter ausgestattet

Bestückung: 128 Transistoren, 19 integrierte Schaltungen

Vorhandene Unterlagen: Baumappe

  • Mixer

Mixer passiv

Mischpult mit drei Eingängen im Metallgehäuse ohne Verstärkung mit Schiebereglern

Eingang 1: 10 mV, Eingang 2: 20 mV, Eingang 3: 100 mV

Bestückung: keine

Vorhandene Unterlagen: Scan aus Jahrbuch 1972 (Beschreibung und Schaltplan)

  • MIXER1000

Mixer 1000

Transistorisiertes Mischpult für drei Eingänge mit Schiebereglern und Batteriebetrieb

Eingang 1: 2 mV, Eingang 2 und 3: 200 mV

Bestückung: 4x AC 151r V

Vorhandene Unterlagen: Baumappe

  • Mixer2000

Mixer 2000

Aktives Mono-Mischpult mit Netz- und Batteriebetrieb, drei umschaltbare Eingänge Mi/Tonträger

Empfindlichkeit 4 mV an 50 kOhm Mi 250 mV größer 1 MOhm Tonträger

Ausgang 775 mV an 20 kOhm

Bestückung: 4x BC 109B

Vorhandene Unterlagen: Scan aus Jahrbuch 1974 (Beschreibung und Schaltplan), Scan der Leiterplatte



  • Mixer3006

Mixer 3006

3/6-Kanal Stereo-Monomischpult mit integrierter Schaltung

Eingänge 1 und 2: Stereo 2 bis 10 mV an 40 kOhm, Mono 50 bis 120 mV an 0,5 MOhm, Stereo 3: 70 bis 120 mV an 0,5 MOhm

Ausgang: Stereo 775 mV an 10 kOhm, Mono 0,4 V an 10 kOhm

Bestückung: 6x BC 109B, BSY 53, CA 3052

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1972 und 1973 (Beschreibung und Schaltplan (in schlechte Qualität))

  • MX200B

MX 200 B

Semi-Profi-Mixer für Batteriebetrieb, sechs identische Monoeingänge für alle linearen Tonquellen, optionaler Steckübertrager, Phantomspannung für Kondensatormikrofone.

Zwei Summenschienen, je Kanal getrennt schaltbar, Vorhören und Nachhören, Opto-Pegelanzeige

Niederpegel-Eingänge auf XLR und 3,5mm Klinke, Hochpegeleingänge auf Cinch

Frequenzgang: 18 Hz bis 20 kHz, Ausgangspegel 0 dBm (775 mV an kleiner 100 Ohm)

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Blockschaltbild). Aufgrund der Beschreibung Plan von EVV 400, MX 400 bzw. ELA 2000 teilweise passend

  • MX400

MX 400

Profi-Mixer

Steckbrief: XLR-Anschlüsse, elektronisch symmetriert, echte Phantomspeisung (48 Volt), vorbereitet für Steckübertrager, anreihbar bis zu 16 Eingängen (4 Module), getrenntes Netzteil

Frequenzgang: 10 Hz bis 20 kHz, Verzerrung: 0.02%, Eingangsverstärkung schaltbar +70/+60/+50/+40/+30/+20/+10/-10 dB, Ausgangsverstärkung 0 dB an den asymmetrischen Cinch-Ausgängen, +6 dB an den symmetrischen XLR-Ausgängen

Bestückung: 4x SSM 2015, 3x NE 5532

Vorhandene Unterlagen: Baumappe

  • NT400

NT 400

Universal-Profi-Netzteil für MX 400, kleine U5001-Konfigurationen

Ausgänge: +- 15 Volt bei 200 mA dauernd, 1 A Spitze, 48 Volt bei 25 mA

Bestückung: BC 546, BD 169, TL 783, 2x 7815

Vorhandene Unterlagen: Baumappe

  • PA5M

PA 5 M

Universal-Mono-Mischverstärker mit 5 Eingängen, Klangregelung und Ausgangsverstärker im Flachgehäuse

Eingangsempfindlichkeit: 0,2 bis 500 mV regelbar, Frequenzgang: 20 Hz bis 20 kHz, Klirrfaktor: 1%, Ausgangsspannung: 1 bis 1,5 V regelbar

Bestückung: 21x AC 151r V

Vorhandene Unterlagen: Baumappe

  • Transistormischpult

Transistor-Mischpult

Zweistufiges Transistor-Mischpult mit drei Eingängen im Bakelitgehäuse mit Batteriebetrieb

Eingang 1: 3 mV, Eingang 2: 3 mV, Eingang 3: 50 mV

Bestückung: 2x NF-Transistor gelb (entspricht OC 1070 - 74)

Vorhandene Unterlagen: Baumappe

  • TR-KL bestückt2

TR-KL

Mischverstärker mit fünf Eingängen. Eingänge 1 bis 4 auf Mikrofonverstärker asym. oder sym. mittels Steckkarte 1004-VV aufrüstbar

Eingänge: Mi asymmetrisch 2 mV an 47 kOhm, symmetrisch 0,2 mV an 200 Ohm, Tonträger 250 mV an 47 kOhm, Ausgangsspannung 400 mV an 47 kOhm

Ausgangsspannung 400 mV an 47 kOhm

Stromversorgung: 20 V bis 30 v bei 6 mA (ohne Steckkarten)

Bestückung: je nach Steckkarten (2x BC 413B pro Karte). Basisleiterplatte: BC 109B, BC 177B, 4x BC 413B, BSY 54

Vorhandene Unterlagen: Baumappe aus Organist TR

  • Unimisch

Universal-Mischverstärker

Röhrenmischpult mit Vorverstärkung und Klangregelung im Flachgehäuse

Eingänge: Mi 1 und 2: 0,1 mV an 200 Ohm symmetrisch (auch unsymmetrisch lieferbar), TA und TB: 200 mV an 500 kOhm

Ausgang: 750 mV an 600 Ohm symmetrisch erdfrei

Bestückung: 2x EF 86, ECC 82, ECC 83

Vorhandene Unterlagen: Baumappe

  • AFG

AFG

Automatisches Rückkopplungsfilter

Frequenzgang: 30 Hz bis 18 kHz, Ausgangsimpedanz: 100 Ohm, Klirrfaktor 0,1%, Unterdrückung: -25 dB Manuell, -12 dB Automatik

Bestückung: 2x TL 082, MF 5 CN, SAJ 141CD 4046, 7809

Vorhandene Unterlagen: Baumappe, Datenblätter der Bauteile MF 5 CN bzw. UAF 42 und SAJ 141

  • AS3

AS 3

Automatisch gesteuertes NF-Schaltmodul

Empfindlichkeit: < 1mV/1 kHz, maximaler Eingangspegel: 5 Vss, Nachlaufzeit 30 sec bis 3 min.

Bestückung: BC 327, TL 082, CD 4060, 7812

Vorhandene Unterlagen: Baumappe

  • AV3

AV 3

stereotauglicher Audio-/Video-Verteilverstärker mit 3 Ausgängen

Videoverstärkung: -3 bis +20 dB, Audioverstärkung: - unendlich bis +20 dB

Audiobandbreite 20 Hz bis 20 kHz, Videobandbreite 6 MHz

Bestückung: BD 137, BD 138, TL 082, CA 3100, 7812, 7912

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • AWM3

AWM 3

3-Wege Aktivweichen-Modul

Übergangsfrequenzen per "Programmierbox" einstellbar

Tiefton standard: 8 bis 750 Hz, änderbar auf 8 - 100 - 3000 Hz

Mittelton standard: 750 bis 3500 Hz, änderbar auf 100 - 10000 Hz

Hochton standard: 3500 bis 25000 Hz, änderbar auf 2000 - 10000- 25000 Hz

Bestückung: TL 082, 2x TL 084

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 bis 1989, Scan der Leiterplatte

  • CLI

CLI

Clipping-Indikator-Baustein

vergleicht die Kurvenform von Ein- und Ausgang eines Verstärkers.

Eingangspegel Verstärkereingang: 200 mV bis 2 Volt

Eingangspegel Verstärkerausgang: 5 bis 50 Volt

Bestückung: 2x TL 084, 2x BC 879

Vorhandene Unterlagen: Baumappe

  • LBG

LBG

Lautstärke-Begrenzer

Begrenzung: maximal -40 dB, Begrenzerschwelle einstellbar -20 bis +5 dB, Frequenzgang: 20 bis 30000 Hz, Klirrfaktor: 0,2%

Zeitverhalten: programmabhängig, kürzeste Reaktionszeit ca. 10 ms, längste Erholzeit ca. 4 s

Bestückung: 8x BC107B, 8x BC 177B, 7x µA 741, 2x RC 4136N, LM393P, 78L05, 7812

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • LBGspez

LBG spezial

Lautstärkebegrenzer für Diskotheken, Bewertungskennlinie Umschaltbar "A" und "C" und "OFF", Regler hinter Abdeckung (plombierbar)

Begrenzung: maximal -40 dB, Begrenzerschwelle einstellbar -20 bis +5 dB, Frequenzgang: 20 bis 30000 Hz, Klirrfaktor: 0,2%

Zeitverhalten: programmabhängig, kürzeste Reaktionszeit ca. 10 ms, längste Erholzeit ca. 4 s

Bestückung: 8x BC107B, 8x BC 177B, 7x µA 741, 2x RC 4136N, LM393P, 78L05, 7812

Vorhandene Unterlagen: Baumappe semis LBG, Scan der Leiterplatte

  • LSC-M

LSC-M

Lautsprecher-Schutzmodul

Schutz gegen Subtonfrequenzen, HF-Schwingen und Gleichspannung am Verstärkerausgang

Einschaltverzögerung und "Sofort-Aus" gegen Ausschaltknacksen

Bestückung: BC 517, 4x BC 546B

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1983, 1988 und 1989 (Beschreibung, Schaltplan und Anschlußplan), Scan der Leiterplatte

  • MF2000

MF 2000

Multifunktions-Modul

enthält: Summenverstärker, elektronischer Gong mit automatischer Einblendung, automatischer Durchsage-Vorrang.

Bestückung: BC 546; 2x J177, NE 5532N, SAB 0600, LM 358DP, CD 4098, 78L09

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 und 1988 (Beschreibung und Funktionsplan)

MF 2001

Multifunktions-Modul kurze Bauform

enthält: Summenverstärker, elektronischer Gong mit automatischer Einblendung, automatischer Durchsage-Vorrang.

Bestückung: BC 546; 2x J177, NE 5532N, SAB 0600, LM 358DP, CD 4098, 78L09

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1988 und 1989 (Beschreibung, Schalt- und Bestückungsplan, Funktionsplan), Scan der Leiterplatte

  • NFA100

NFA 100

NF-Spektrumanalyzer mit Mikrofon- und Line-Eingang, Mikrofoneingang mit Speisung für Elektret-Mikrofon (mitgeliefert)

Mittenfrequenzen: 31,5-63-125-250-500 Hz, 1-2-4-8-16 kHz

Bestückung: 10x BC327/25, 10x BC337/25, LM3915N, NE555, 3x TL084N, CD4016BE, CD4017BE, 78L02, 10x LED-Zeile 10fach rot

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • NFP4

NFP 4

Vierkanal Anpassungs-Modul für DIN-Cinch-Probleme

Jeder Kanal im Bereich -20 bis +20 dB regelbar

Frequenzgang: 15 Hz bis 25 kHz, Eingangsimpedanz: 100 kOhm, Ausgangsimpedanz: 100 Ohm

Bestückung: BC 546B, 2x TL 084CN

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • PH100

PH 100

Universeller Phasenumkehr-Baustein in Katodyne-Schaltung

Frequenzbereich: 15 Hz bis 20 kHz

Empfindlichkeit: 30 mV, übersteuerungssicher bis 150 mV, Klirrfaktor 0,1%

Versorgung: 280 bis 300 Volt, 10 mA. Heizstrombedarf: 600 mA

Anpassung an die Endstufe durch Tausch von zwei Widerständen, Verwendbar für 2x EL 84, 4x EL 84, 2x EL 34, 4x EL 34, 2x EL 503, 4x EL 503, 2x EL 156, 4x EL 156 etc.

Gitterwechselspannung für die Endröhren einstellbar von 10 Veff bis 45 Veff

Bestückung: ECC 81

Vorhandene Unterlagen: Baumappe



  • PTG2020

PTG 2020

Pegelton-Generator

Frequenzbereich: 30 Hz bis 20 kHz, Pegel: 0 bis 2 Volt, Ausgangsimpedanz: 600 Ohm

Bestückung: XR 2206

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • PTV2

PTV

Postleitungs-Trennverstärker zur normgerechten Übertragung von Audio-Signalen über Postleitungen (Zweidraht) mit DBP-Zulassung

Eingang: 0 dBm, +6 dBm, maximal +18dBm, 100 kOhm symmetrisch

Ausgang: +9 dBm, +15 dBm, durch Bestückungsänderung 0 dBm, +4 dBm, +6 dBm

Frequenzgang: 40 Hz bis 15 kHz/+- 0,5 dB, Klirrfaktor 0,06%/+22 dBm

Phasendifferenz < 1%

Bestückung: 2x NE 5532N, 2x AKM 2500, 2x ST 5366/2, 7818, 7918

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung und Schaltplan), Nachbau der Leiterplatte, Datenblatt AKM 2500



  • RGM1

RGM 1

Rauschgenerator-Modul für weißes und rosa Rauschen

Bestückung: BC 546B, CD 4006BE, TL 081CP

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1982 und 1983 (Beschreibung, Schalt- und Bestückungsplan)

  • RSK1

RSK 1

Stereo-Kopfhörerverstärker mit diskreter Endstufe

Eingang: Tonabnehmer magnetisch oder kristall, Tonband, Tuner. Empfindlichkeit bei TA magnetisch 2 mV/47 kOhm entzerrt

Frequenzbereich: 20 Hz bis 30 kHz +- 1,5 dB

Ausgang: 0,775 mV an 600 Ohm

Bestückung: 8x BC109C, 3x 2N2193A

Vorhandene Unterlagen: Baumappe

  • RSK1U

RSK 1 U

Stereo-Kopfhörerverstärker mit integrierter Endstufe

Eingang: Tonabnehmer magnetisch oder kristall, Tonband, Tuner. Empfindlichkeit bei TA magnetisch 2 mV/47 kOhm entzerrt

Frequenzbereich: 20 Hz bis 30 kHz +- 1,5 dB

Ausgang: maximal 1 Watt an 8 Ohm

Bestückung: 6x BC109C, BD 135, 2x TAA 611C

Vorhandene Unterlagen: Baumappe

  • Stereovorsatzregler

Stereo-Vorsatzregler

Vorsatzregler zum Anschluß von zwei Monoverstärkern als Stereo-Verstärker,

Tandem-Lautstärkeregler und Balanceregler

Bestückung: passiv

Vorhandene Unterlagen: Scan aus Jahrbuch 1964 (Beschreibung und Schaltplan)

  • VMG

VMG

Durchsage-Mischgeräte für automatische Mikrofoneinblendung, als Stereo-Lautstärke-Fernregelung oder Stereo-Noisegate

Pegel Line: 100 mV bis 3 Volt, Frequenzgang 15 Hz bis 22 kHz, Klirrfaktor < 0,1%

Pegel Mikro: 1 bis 20 mV, Frequenzgang 25 Hz bis 18 kHz,

Ausblend- und Einblendzeit 0 bis 2 Sekunden, Ansprechzeit Mikrofon 12 ms

Bestückung: BC 327, TL 136, LM 324, TDA 1074A, 78L09

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte



  • ES VV

Electric Sound VV

Vorverstärker-Steckkarte als Vor- und Trennverstärker

Eingangsspannung: maximal 700 mV an 100 kOhm, Ausgangsspannung: maximal 4 V an 5 kOhm, Frequenzgang: 50 Hz bis 50 kHz +-3 db

Stromversorgung: 30 V bis 33 V bei 5 mA

Bestückung: 2x BC 107B

Vorhandene Unterlagen: Baumappe

  • AN-VVN V2

1004 AN-VVN

Steckbarer Universal-Vorverstärker, lötfrei programmierbar für : Mikrofon symmetrisch, Mikrofon Asymmetrisch, Tonträger, 2 Varianten

Eingangsempfindlichkeit: Mikrofon asym. 2 mV bis 200 mV an 47 kOhm pegelbar, sym. 0,2 mV bis 20 mV an 200 Ohm, Tonträger 250 mV an 47 kOhm

Ausgang: 250 mV über 22 kOhm, Frequenzgang: 25 Hz bis 20 kHz

Betriebsspannung: 27 V bis 30 V bei 8 mA

Bestückung: 3x BC 413B

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1982 bis 1987 (Beschreibung und Schaltpläne), Scan der Leiterplatte Version 1

  • EZV

1004 EZV

Steckbarer Mono-Entzerr-Vorverstärker Ta magnetisch mit integriertem Schaltkreis und Klangregelung

Eingangsempfindlichkeit: 3,5 mV an 47 kOhm, Entzerrung nach DIN

Ausgang: 300 mV, 2 V maximal, Klirrfaktor: < 0,4 %

Klangregelung: Bässe und Höhen +- 14 dB

Betriebsspannung: 30 V bei 12 mA

Bestückung: TAA 861

Vorhandene Unterlagen: Baumappe

  • GF-KL

1004 GF+KL

Gitarrenfiltersteckkarte mit einstellbarer Anhebung der Höhen sowohl im Frequenzspektrum als auch im Betrag

Eingangswiderstand: 100 kOhm, Verstärkung: 20-fach, Ausgang: maximal 5 V eff an 10 kOhm

Klangregelung: Bässe und Höhen -20 dB bis + 18 dB

Betriebsspannung: 30 V bei 8 mA

Bestückung: 4x BC 107B, 2x BC 177A, 2N4304 (FET)

Vorhandene Unterlagen: Baumappe

  • KKL

1004 KKL

Steckbarer Knotenpunktverstärker mit dreifach-Klangregelung und Lautstärke-Summenregelung

Eingang: Knotenpunkt, Verstärkung mit Mischwiderständer 22 kOhm = 3, Ausgang: 775 mV = 0 dB an 1 kOhm

Klangregelung: Bässe, Präsenz und Höhen +-15 dB

Betriebsspannung: 27 V bis 30 V bei 20 mA

Bestückung: 2x RC 4136N

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1981 bis 1989 (Beschreibung uns Schaltplan), Scan der Leiterplatte

  • KLP

1004 KLP

Summen-Klangregelsteckkarte mit Präsenzsteller

Eingangsimpedanz: > 50 kOhm, Verstärkung > 15-fach, Ausgangsimpedanz < 1 kOhm

Klangregelung: Baß +- 20 dB, Höhen +-17 dB

Betriebsspannung: 27 V bis 30 V bei 9 mA

Bestückung: 3x BC 107B, BC 413B

Vorhandene Unterlagen: Scan aus Jahrbuch 1975 (Beschreibung und Schaltplan), Scan der Leiterplatte

  • 1004LSC-NT

1004 LSC-NT

Steckbarer Multifunktions- und Sicherheitsbaustein

Anschlüsse für NTC zur Überwachung der Endstufen, Lautsprecherrelais, VU-Meter, stabilisierte Versorgung für Vorstufen, Gleichspannungs- und Subtonüberwachung des Lautsprecherausganges

Bestückung: BC 517, 6x BC 546, BD 677

Vorhandene Unterlagen: Scan aus Jahrbuch 1986 (Beschreibung, Schalt- und Bestückungsplan), Scan der Leiterplatte

  • 1004NT

1004 NT

Steckbare Vorstufen-Stromversorgungsplatine

Eingangsspannung: 35 bis 55 V, Ausgangsspannung: 15 bis 35 V (einstellbar), Strombegrenzung ab 80 mA

Bestückung: 2x BC 107A, 2N3053

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • SU

1004 SU

Steckbarer Summenverstärker mit fünf Eingängen

Eingangsempfindlichkeit: 300 mV für Ua = 1,5 V an 5 kOhm, Eingangsimpedanz: > 500 kOhm, Ausgangsimpedanz: < 2 kOhm, Frequenzgang: 20 Hz bis 100 kHz +- 0,5 dB

Stromversorgung: 27 V bis 35 V bei 5 mA

Bestückung: 3x BC 413B

Vorhandene Unterlagen: Baumappe

  • TR

1004 TR

Steckbare Treibersteckkarte für das System ELA 1004

Bestückung: BC 107A, BC 177A, 40406, 40407, 40408, 40409, 40410

Vorhandene Unterlagen: Baumappe

  • TRX

1004 TRX

Steckbare Treibersteckkarte für das System ELA 1004

Bestückung: BC 107A, BC 177A, 40406, 40407, 2x BD 237, BD 238

Vorhandene Unterlagen: Baumappe

  • Vib

1004 Vib

Vibratorsteckkarte mit Summen-Eingang

Vibrato-Hub: 0 dB bis 30 dB, Vibrato-Frequenz: 1,8 Hz bis 18 Hz regelbar

Eingangsspannung an den Mischeingängen: 1 V, am direkten Eingang: 100 mV

Stromversorgung: 30 V bei 14 mA

Bestückung: 3x BC 109C, 2x BC 177A, 2N5163 (FET)

Vorhandene Unterlagen: Baumappe

  • VKL

1004 V-KL

Steckbarer Vorverstärker mit Klangregelung, Vorverstärker und Klangregelung getrennt bestückbar

Eingangsempfindlichkeit: 3 mV bis 300 mV, Eingangsimpedanz: 15 kOhm bis 150 kOhm, Frequenzgang: 20 Hz bis 20 kHz

Klangregelbereich: Bässe +- 18 dB, Höhen +-15 dB

Betriebsspannung: 30 V bei 5 mA

Bestückung Vorverstärker: BC 109C, BC 177A; Bestückung Klangregelung: 3x BC 109C

Vorhandene Unterlagen: Baumappe

  • VOR

1004 VOR

Vorrangsteckkarte mit automatischer Ein- und Ausblendung des Mikrofonkanals

Programmkanäle: Empfindlichkeit 300 mV für Ua = 1V, Eingangswiderstand: 47 kOhm, Frequenzgang 20 Hz bis 20 kHz, Klirrfaktor: 0,1 %

Vorrangkanal: Empfindlichkeit 300 mV für Ua = 1V, Eingangswiderstand: 15 kOhm, Frequenzgang 20 Hz bis 2 kHz, Klirrfaktor: 0,4 %

Spannungsversorgung: 25 V bis 32 V bei 23 mA

Bestückung: BC 172, 2x E177 (FET), 4x µA 741

Vorhandene Unterlagen: Scan aus Jahrbuch 1980 (Beschreibung), Scan aus Buch WIRSUM "VMOS-Applikationen" (Beschreibung und Schaltplan)

  • VV

1004 VV

Steckbarer Mikrofonverstärker mit oder ohne Symmetrie-Übertrager

Eingangsempfindlichkeit: 2 mV an ca. 50 kOhm (ohne Übertrager), 0,2 mV an 200 Ohm (mit Übertrager)

Maximale Ausgangsspannung: 3 V an 50 kOhm, Frequenzgang: 20 Hz bis 50 kHz

Stromversorgung: 27 V bis 30 V bei 1 mA

Bestückung: 2x BC413B

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • 1004VVN V1

1004 VVN

Steckbarer Eingangsverstärker für Mikrofon und Tonträger

Eingangsempfindlichkeit Mikrofon: 2 mV an 47 kOhm (ohne Übertrager), 0,2 mV an 200 Ohm (mit Übertrager), Tonträger 250 mV an 47 kOhm

Maximale Ausgangsspannung: 3 V an 50 kOhm, Frequenzgang: 20 Hz bis 50 kHz (Mi asym. und Tonträger), 35 Hz bis 16 kHz (Mi sym.)

Stromversorgung: 27 V bis 30 V bei 8 mA

Bestückung: 3x BC413B

Vorhandene Unterlagen: Scan aus Jahrbuch 1981 (Beschreibung und Schaltplan)

  • ZV

1004 ZV

Steckbarer Zwischenverstärker zum Einschleifen von Hall, Vibrator, Equalizer, etc.

Eingangsempfindlichkeit: je 450 mV für Ua = 775 mV an 1 kOhm, Eingangsimpedanz: > 270 kOhm

Frequenzbereich: 10 Hz bis 20 kHz

Bestückung: 2x BC 109C, 2x BC 177A

Vorhandene Unterlagen: Baumappe

  • 1004A2

1004 A

120 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Eingang 1 bis 3: 2 mV (Mikrofon), Eingang 4: 300 mV (Tonträger)

Bestückung: 3x 1004-VV, 1004-KLP, 1004-NT, 1004-TR, 4x 40636

Vorhandene Unterlagen: Baumappe

  • 1004AN2

1004 AN

120 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Alle Eingänge einstellbar Mikrofon oder Tonträger

Bestückung: 4x 1004-VVN, 1004-KKL, 1004-LSC-NT, 1004-TRN, 2x 2N4032, 2x 2N4035 oder 2x MJ 4032, 2x MJ 4035

Vorhandene Unterlagen: Baumappen der Steckmodule (außer 1004-TRN !), Scan aus Jahrbuch 1984 (Beschreibung und Schaltplan)

  • 1004A2

1004 ASP

180 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Eingang 1 bis 3: 2 mV (Mikrofon), Eingang 4: 300 mV (Tonträger)

Bestückung: 3x 1004-VV, 1004-KLP, 1004-NT, 1004-TR, 6x 40636

Vorhandene Unterlagen: Baumappe von ELA 1004A, Scan aus Jahrbuch 1978 (Beschreibung)

  • 1004B

1004 B

120 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Alle Eingänge einstellbar von 3 mV an 15 kOhm bis 300 mV an 150 kOhm, jeder Eingang mit Klangregelung (Bässe, Höhen, Pegel)

Bestückung: 4x 1004-VKL, 1004-SU, 1004-NT, 1004-TR, 4x 40636

Vorhandene Unterlagen: Baumappe

  • 1004C

1004 C

120 Watt Hochleistungs-Mischverstärker mit getrennten Klangregelungen pro Kanal, eingebautem Vibrator, Hallgeräteanschluß und aktivem Gitarrefilter, vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Alle Eingänge einstellbar von 3 mV an 15 kOhm bis 300 mV an 150 kOhm

Bestückung: 4x 1004-VKL, 1004-ZV, 1004-VIB, 1004-NT, 1004-TR, 4x 40636

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • 1004E

1004 E

120 Watt Hochleistungs-Endstufe, 100 Volt-Übertrager nachrüstbar

Eingang: 300 mV an 50kOhm, kontinuierlich einstellbar

Bestückung: 1004-SU, 1004-NT, 1004-TR, 4x 40636

Vorhandene Unterlagen: Baumappe

  • 1004E

1004 ESP

180 Watt Hochleistungs-Endstufe, 100 Volt-Übertrager nachrüstbar

Eingang: 300 mV an 50kOhm, kontinuierlich einstellbar

Bestückung: 1004-SU, 1004-NT, 1004-TR, 6x 40636

Vorhandene Unterlagen: Baumappe von ELA 1004A, Scan aus den Jahrbüchern 1976 bis 1980 (Beschreibung)

  • 1004MX XLR

1004 MX

120 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen

Alle Eingänge einstellbar Mikrofon oder Tonträger, mit DIN-Buchsen oder XLR-Buchsen lieferbar

Bestückung: 4x 1004-VVN, 1004-KKL, 1004-LSC-NT, 1004-TRN, 2x 2N4032, 2x MJ 4032, 2x MJ 4035

Vorhandene Unterlagen: Baumappen der Steckmodule (außer 1004-TRN !), Scan aus den Jahrbüchern 1986 bis 1988 (Beschreibung und Schaltplan)

  • 1004ST

1004 ST

60+60 Watt Stereo-Endstufe

Eingang: 300 mV an 50 kOhm einstellber

Bestückung: 2x 1004-SU, 1004-NT, 1004-TRX, 4x 40636

Vorhandene Unterlagen: Baumappe

  • ELA2000 V2

2000

150 Watt Mischverstärker mit sechs individuell konfigurierbaren Eingängen (Mikrofon unsymmetrisch oder symmetrisch durch steckbare Übertrager), Kanal 1 als Vorrang-Kanal mit automatischer Durchsage schaltbar, Klangregelung (Low-Mid-High), Dreiklanggong, Monitorausgang mit eigenem Verstärker, 100 Volt-Übertrager eingebaut

Bestückung: 6x SSM 2015, TL 082, TL 084, 2x U 254, NE 5532, BC 517, 4x BC 546B, BC 556B, BC 879, 2x BD 139, BD 140, 5x BF 469, 2x BF 470, 4x SK 414, 4x SJ 119

Vorhandene reengineerte Unterlagen: Schaltplan und Bestückungsplan Frontplatte, Schaltplan Klangregelung, Scan aus den Jahrbüchern 1986 und 1989 (Beschreibung, Schaltplan Endstufe)

  • ELA2000E

2000 E

Professionelle 150 Watt Hochleistungs-Endstufe in VMOS-Technik, XLR-Eingang und Durchschleifbuchsen, 100 Volt-Übertrager eingebaut

Eingang: 0 dBm (775 mV)

Bestückung: BC 517, 4x BC 546B, BC 556, BC 879, 2x BD 139, BD 140, 5x BF 469, 2x BF 470, TL 084, NE 5532, 4x SK 414, 4x SJ 119

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Schaltplan der Endstufe)

  • MF2000

MF 2000

Multifunktions-Steckkarte mit Summenverstärker, elektronischem Gong, automatischem Durchsage-Vorrang

Verstärkung: 0 dB, Frequenzgang: 20 Hz bis 30 kHz, Pegel: 0 bis 7,8 V (ca. +20 dBm maximal)

Bestückung: BC 546, 2x J 177, 78L09, LM 358DP, SAB 0600, NE 5532N, 4098

Vorhandene Unterlagen: Scan aus Jahrbuch 1987 (Beschreibung und Schaltplan)

  • MF2001 BS

MF 2001

Multifunktions-Steckkarte mit Summenverstärker, elektronischem Gong, automatischem Durchsage-Vorrang, kompakte Bauform

Verstärkung: 0 dB, Frequenzgang: 20 Hz bis 30 kHz, Pegel: 0 bis 7,8 V (ca. +20 dBm maximal)

Bestückung: BC 546, 2x J 177, 78L09, LM 358DP, SAB 0600, NE 5532N, 4098

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Schalt- und Bestückungsplan)

  • U5001A kl

U 5001 A

Ausgangsverstärker mit HiFi-Übertragern

Maximaler Ausgangshub: +25 dBm, Ausgangspegel asymmetrisch 775 mV an Impedanz kleiner 1 Ohm, symmetrisch 1,55 Vss an 30 Ohm

Frequenzgang asymmetrisch 10 Hz bis 25 kHz, symmetrisch 20 Hz bis 20 kHz

Bestückung asymmetrisch: 2x TL081, Bestückung symmetrisch: 2x TL081, 2x TDA2003

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • U5001B

U 5001 B

Bus-Schienensystem für 5001G1 und 5001G2

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • U5001E kl

U 5001 E

10-fach Gyrator-Equalizer

Frequenzgang: 10 Hz bis 100 kHz

Bestückung: 3x TL136C oder 3x TL084

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • U5001F kl

U 5001 F

Universal Funktions-Modul

Eingang: 775 mV

Ausgang auf Sammelschiene (Stromausgang)

Solisten, Effekt, Panorama links: 0 bis 16,3µA, Panorama rechts 16,3 bis 0 µA

Frequenzgang: 5 Hz bis 100 kHz

Bestückung: M 6001 OP-I (4x BC 413, 3x BC 415)

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • U5001K kl

U 5001 K

Zweikanal 5-fach Gyrator-Equalizer

Frequenzgang: 8 Hz bis 100 kHz, Mittenfrequenzen 31 Hz/250 Hz/1 kHz/4 kHz/16 kHz

Bestückung: TL136N oder TL084, 3x TL084

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • U5001M kl

U 5001 M

Multifunktions-Modul zur Aufschaltung von Effekten auf maximal acht Sammelschienen

Eingangsempfindlichkeit E1 und E2: 775 mV an 10 kOhm, E3 und E4: 775 mV an 47 kOhm oder 16,3 µA

Ausgänge A1 bis A6: 16,3 µA, A5 und A6: 1,55 V an kleiner 1 Ohm, A7 und A8: 775 mV an kleiner 5 kOhm

Ausgänge 1 bis 8 sind Stromausgänge 16,3µA

Bestückung: 4x TL136N oder 4x TL084

Vorhandene Unterlagen: Baumappe

  • U5001N

U 5001 N

Universal-Netzteil für die Serie 5001 bis zu 24 Kanälen mit Ringkerntrafo

Ausgangspannungen: +15 Volt bei 2 A, -15 Volt bei 2 A, +24 Volt bei 1,5 A, 27 bis 30 Volt bei 80 mA, +48 Volt bei 50 mA

Die beiden 15 V-Spannungen sind mittels Zusatzplatine U 5001 N-15 auf 4A Belastung erweiterbar

Bestückung: 3x BC 337, BD 169, BD 677, L146, 3x 2015, 2024

Bestückung Zusatzplatine N15: 2x BDW 93B, LM723, dafür entfällt 2x 2015

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • U5001P kl

U 5001 P

Stereo-Leuchtband-Aussteuerungs-Anzeige mit Spitzenwertanzeige, 2x 20 LED, getrennte Versorgung für die Anzeige

Anzeigeumfang: 43 dB, Empfindlichkeit max. 200 mV an 100 kOhm

Bestückung: 2x LM393P, 2x TL081, 2x LM3915N, 2x LM3916N

Vorhandene Unterlagen: Baumappe

  • U5001R kl

U 5001 R

Regie-Einheit mit Stereo-Vorhörverstärker, Talk-Back mit Kommandomikrofon, Pegeltongenerator

Eingänge: Mikrofon 2,8 mV; AUX2, PFL, A/B/C/D: 16,3 µA

Ausgänge: A1, A3, A5: 6 V an 600 Ohm; A2, A4, A6: 10 Watt an 8 Ohm

Bestückung: TL136 oder TL084, 3x TDA2030, XR2206

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Scan der Frontplatte

  • U5001S kl

U 5001 S

Universal Stereo-Vorverstärker mit 4 umschaltbaren Betriebsarten:

Entzerr-VV nach RIAA,

Tonträger-VV mit Vorpegelschalter,

Summen-Verstärker in äußerst rauscharmer Strom-Mischtechnik

Pegelton-Einschleifmöglichkeit

Bestückung: 2x BC 550B, TL136 oder TL084, 2x TDA2310

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Scan der Frontplatte

  • U5001V kl

U 5001 V

Universal Profi-Vorverstärker, extrem rauscharm, 100mm Schieberegler (Endabschalter möglich)

Eingang Mikrofon: -20, -30, -40, -50, -60, -70 dBm an 200 Ohm symmetrisch, Frequenzgang: 30 Hz bis 20 kHz

Eingang Tonträger: +10, 0, -10, -20, -30 dBm an 47 kOhm asymmetrisch oder 600 Ohm symmetrisch, Frequenzgang 5 Hz bis 100 kHz

Mischeingang: 16,3 µA an kleiner 1 Ohm, Frequenzgang 5 Hz bis 100 kHz

Bestückung: M 6001 OP-I (4x BC 413, 3x BC 415)

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • ALB5001

ALB 5001

Leuchtband-Aussteuerungs-Anzeige mit Spitzenwertanzeige, 20 LED, getrennte Versorgung für die Anzeige

Anzeigeumfang: 43 dB, Empfindlichkeit max. 200 mV an 100 kOhm

Bestückung: LM393P, TL081, LM3915N, LM3916N

Vorhandene Unterlagen: Baumappe

  • EQ100M

EQ 100 M

10-fach Gyrator Equalizermodul in Monoausführung

Frequenzgang: 8 Hz bis 100 kHz

Verstärkung in Stellung linear: 1, Aussteuerbarkeit: 9,6 V (21,8 dB)

Bestückung: 3x TL136CN oder 3x TL084CN

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • KL5ST

KL 5 = RKL 5 = RKL 50

5-fach Klangregelbaugruppe in Mono- oder Stereoausführung

Eingang: 200 mV max. an 50 kOhm, Ausgangsimpedanz ca. 10 kOhm, Verstärkung in Stellung linear = 1, Frequenzgang: 30 Hz bis 20 kHz

Filter: -12 dB bis +10 dB bei 40 Hz, -12 db bis +18 dB bei 200 Hz, 12 db bis +18 dB bei 3 kHz,12 db bis +18 dB bei 7 kHz, 12 db bis +18 dB bei 16 kHz,

Bestückung mono: 8x BC 109C, Bestückung stereo: 16x BC 109C

Vorhandene Unterlagen: Baumappe RKL 5

  • KL1000-X

KL 1000-X

Silizium-Klangregelbaustein

Empfindlichkeit: 100 mV für 1,4 V Ausgang

Regelbereich Höhen und Tiefen: +-15 dB

Bestückung: 3x BC 109

Vorhandene Unterlagen: Baumappe

  • Klangregelstufe

Klangregelstufe (1953)

RIM Klangregelstufe

Frequenzgang: 30 Hz bis 20 kHz

Stromverbrauch: 6,3 V bei 0,6 A, 250 V bei 20 mA

Bestückung: ECC40

Vorhandene Unterlagen: Scan aus Jahrbuch 1953 (Beschreibung und Schaltplan)

  • KR1

KR 1

Klangregelbaustein ohne Verstärkung

Regelbereich Höhen und Tiefen: +-15 dB

Bestückung. keine

Vorhandene Unterlagen: Baumappe, Scan der Lötseite Leiterplatte

  • KR100

KR 100

RIM-Klangregelbaustein

Empfindlichkeit: 10 mV, Ausgangsspannung: 1 Veff

Regelbereich Höhen: +-15 dB, Tiefen: -15 bis +20 dB

Stromversorgung: 6,3 V bei 350 mA, 250 V bei 1,6 mA

Bestückung: ECC808

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • RKL200

RKL 200

Semiprofessioneller 20-Kanal Equalizer

Eingangsempfindlichkeit: maximal 5 V an 200 kOhm,

Ausgangsspannung: maximal 1 V am 1 V-Ausgang, 10 V am 10 V-Ausgang

Filterbreite: 0,6 Oktaven, max. Flankensteilheit: 35 dB pro Oktave

Stromversorgung: 220 V Netzspannung

Bestückung: 3x BC 413B, 40x BC 414B, BC 415B, 60x BC 416B, BF 247A, 40362, 4x 2N3053, 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten AV. FP, RP, VV

  • RST30 KL

RST 30-KL

Aktiver Klangregelbaustein mit Lautstärke-, Höhen-, Bass- und Balanceregler sowie Sprache-/Musik-Schalter

Eingangsspannung: ca. 150 mV an größer 1 MOhm, Ausgangsspannung: 5 V

Regelbereich Höhen und Bässe: +-15 dB

Bestückung: 4x BC 109C

Vorhandene Unterlagen: Baumappe

  • VZ6S

VZ 6 M / VZ 6 S

Mono - bzw. Stereo-"Verzerrer" mit 6 Klangfiltern, zwei Eingängen (Mikrofon, Tonträger) und zwei Ausgängen (Ausgang, Aufzeichnung)

Filterfrequenzen: 40 Hz -  200 Hz - 1,5 kHz - 5 kHz - 7,5 kHz - über 10 kHz

Eingang Mikrofon: 2 mV an 5 kOhm, Eingang Tonträger: 20 mV an 50 kOhm

Bestückung mono: 8x BC 109B oder C, 40314; Bestückung stereo: 16x BC 109B oder C, 40314

Vorhandene Unterlagen: Baumappe VZ 6 S, Scan der Lötseite Leiterplatte



  • VZS500 2

VZM 500 / VZS 500

5-fach Klangregelbaugruppe in Mono- oder Stereoausführung im Gehäuse mit Netzteil

Eingang: 200 mV max. an 50 kOhm, Ausgangsimpedanz ca. 10 kOhm, Verstärkung in Stellung linear = 1

Bestückung mono: 8x BC 109C, BSY 53, Bestückung stereo: 16x BC 109C, BSY 53

Vorhandene Unterlagen: Baumappe

  • Design1 VV 2

modul1 VV

Universal-Vorverstärker mit getrennten Eingängen für Mikrofon, Ta magnetisch, Tonband, Tuner

Empfindlichkeit Mikrofon: 3,8 mVss, TA magn. 3,5 mVss, Tonträger 50 mVss, alle an 47 kOhm

Ausgangsspannung: 400 mVss, einstellbar

Frequenzgang: 30 Hz bis 20kHz +-0,5 dB

Bestückung: 2x BC 413B, BC 415B, BC 144-10

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1980 bis 1983 (Beschreibung und korrigierter Schaltplan)

  • Design1 KL2

modul2 KL

Klangregelverstärker mit Lautstärke-Potentiometer

Eingangsspannung: 400 mV maximal, Ausgangsspannung 500 mV (einstellbar)

Klangregelung: +- 10 dB, Frequenzbereich 50 Hz bis 20 kHz

Bestückung: 2x BC 109B, BC 141-10

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1980 bis 1983 (Beschreibung und Schaltplan)

  • Design1 NFK10

modul3 NFK10

Universal-Endverstärker mono

Ausgangsleistung: 6 Watt bei 4 Ohm, abhängig von der Stromversorgung und der Eingangsspannung

Bestückung: 2x BC 109C, BC 140-10, BD 435, BD 436

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1980 bis 1983 (Beschreibung und Schaltplan)

  • NFK12 St

modul3 NFK12 stereo

Stereoendverstärker mit Hybrid-Endstufe

Ausgangsleistung: 2x 10 Watt bei 4 Ohm

Frequenzgang: 40 Hz bis 20 kHz

Bauteile: 2x STK415

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1980 bis 1983 (Beschreibung und Schaltplan)

  • Foto gesamt stereo

EQ 50 St

Equalizer-Steckmodul als alternative zur einfachen Klangregelung

Eingangsempfindlichkeit: 200 mV bis 775 mV an 47 kOhm

Frequenzgang: 40 Hz bis 20 kHz

Bestückung mono: BC 141-10, 2x µA741, Bestückung stereo: BC 141-10, 4x µA741

Vorhandene Unterlagen: Baumappe

  • Design2 VV

modul1 VV

Vorverstärker- und Eingangs Teil mit Drucktasten-Umschaltung

Eingangsempfindlichkeit: Mikrofon: 3,5 mV, TA magnetisch: 4,5 mV, Tonträger 1 und 2: 100 mV

Ausgangsspannung: 775 mV

Frequenzgang: 30 Hz bis 20 kHz

Bestückung mono: BC 107B, 3x BC 413B, BC 141-10, Bestückung stereo: 2x BC 107B, 6x BC 413B, 2x BC 141-10

Vorhandene Unterlagen: Scan aus Jahrbuch 1980 bis 1983 (Beschreibung und Schaltplan), Scan der Leiterplatten mono und stereo

  • Foto stereo

modul2 KL

Klangreglermodul

Regelbereich: +-15 dB

Bestückung mono: 4x BC 109B, BC 177B, BC 141-10, Bestückung stereo: 8x BC 109B, 2x BC 177B, 2x BC 141-10

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1980 bis 1983, Scan der Leiterplatten mono und stereo

  • Foto E25

modul3 E10-25-40

HiFi-Endverstärker mono

Ausgangsleistung: 10, 15, 25 oder 40 Watt, je nach Bestückung und Spannungsversorgung

Eingangsempfindlichkeit: 775 mV

Bestückung 10/15 Watt: BC 108A, BC 141-10, BC 415B, MJ 900, MJ 1000

Bestückung 25/40 Watt: BC 107B, BC 108B, 2x BC 177B, BC 141-10, MJ 900, MJ 1000

Vorhandene Unterlagen: Baumappe E 10_15, Scan aus den Jahrbüchern 1979 bis 1983 (Beschreibung), E 25_40: reengineerter Schaltplan, Scan der Leiterplatte

  • E80 100

modul3 E80-100

Die 80- und 100-Watt-Endstufen, ausgangsseitiger Kurzschlußschutz

Eingangsempfindlichkeit: 775 mV

Bestückung: BC 107B, BC 108B, BC 141-10, 2x BC 177B, 2x MJ 900, 2x MJ 1000

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1980 bis 1986 (Beschreibung), reengineerter Schaltplan, Scan der Leiterplatte

  • NFK12 St

NFK 12 St

Stereoendverstärker mit Hybrid-Endstufe

Ausgangsleistung: 2x 10 Watt bei 4 Ohm

Frequenzgang: 40 Hz bis 20 kHz

Bauteile: 2x STK415

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1980 bis 1983 (Beschreibung und Schaltplan)

  • VMOS10

VMOS 10

10 Watt-VMOS-Endverstärker

Empfindlichkeit: 520 mV

Frequenzbereich: 10 Hz bis 100 kHz

Bestückung: BC 177B, BF 245A, 2x BD 512, 2x 2 VN40AF

Vorhandene Unterlagen: Scan aus Jahrbuch 1980 bis 1983 (Beschreibung), Scan aus Buch "VMOS" (Beschreibung und Schaltplan), Scan der Leiterplatte

  • ADX64

ADX 64

16-Kanal-A/D-Konverter für C 64, Zugriff auf alle 20 Port-Kanäle, 8 frei Port-Kanäle für Schaltsignale

Meßbereich: -99 mV bis +999 mV, Auflösung 1 mV, Linearität 0,1% +-1 mV

Bestückung: MC6821, CA3162, CD4067, 74LS74

Vorhandene Unterlagen: Baumappe, Listing des Beispielprogrammes

  • BUS64

BUS 64

Systembus-Erweiterung für C 64

6 Steckplätze für Kassetten und Peripherie-Steckkarten, volle Pufferung, 5 Volt-Stabilisierung, 3 Steckplätze zu- und abschaltbar, Reset-Taster, IRQ-Schalter für Spiele-Unterbrechung

Bestückung: 74LS14, 74LS21, 3x 74LS245, 7805

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • CK64

CK 64

Echtzeituhr-Modul für C 64

14 Zeitregister von 1/10 Sekunde bis 99 Jahre, Batterie- oder Akku-Pufferung, EPROM-Platz 4-8 kB, sechs frei verfügbare TTL Ein-und Ausgänge

Bestückung: BD 136, MC6821, MM58274, 74LS74, NE555

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 und 1989 (Beschreibung), Schaltplan), Scan der Leiterplatte

  • DAD64

DAD 64

D/A - A/D-Konvertermodul für C 64

Auflösung 8 bit = 256 Schritte = 0,4% = 48 dB, direkt geeignet für Tonfrequenzen, Sample+Hold, Analog-Ausgangsfilter

Bestückung: ICL7660, ZN427E-8, ZN428E-8, TL062, EF6821P, 74LS74

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 und 1989 (Beschreibung), Scan der Leiterplatte

  • EPM64

EPM 64

Modul zur EPROM-Programmierung mit dem C 64, benötigt das Port-Expansionsmodul PE 64

Unterstützte Typen: 2526, 2532, 2716, 2732, 2764, 27128

Bestückung: 3x BC 327, 3x BC 546B, TL497

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 und 1989 (Beschreibung), Schaltplan, Scan der Leiterplatte



  • EPM1632 2

EPM 1632

Standalone-Programmiermodul für die EPROM-Typen 2716 und 2732

Bitweise Programmierung, Nullkraft-Sockel, DC/DC-Wandler on board

Stromversorgung: 220 Volt Netzspannung oder 9 Volt Gleichspannung

Bestückung: BC 327-24 oder BC 327-40, 2x BC 546B, TL497, 75498, CD4011, CD4030, CD 4098, 7805

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • ES2

ES 2

Zweikanal Eingangs-Schaltinterface, galvanische Trennung (bis 3 kV), direkter Anschluß von bis zu 90 Volt Gleich- oder Wechselspannung, DC bis 50 kHz

Bestückung: 74LS14, 2x HP3700 (Optokoppler mit Eingangsgleichrichter und Darlington-Ausgang

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 und 1989 (Beschreibung), Datenblatt Optokoppler

  • EPC65

EPC 65

Einplatinen-Computer aus Basis 6502

Merkmale: Taktfrequenz 1 MHz, Befehlszeiten ab 2 µs, RAM 2 KB (Option 8 KB/32 KB), ROM 2 bis 16 KB, Reset automatisch und extern, 40 Peripherie-Kanäle, 4 Zeitgeber und Zähler, 2 Schieberegister, 4 Handshake-Kanäle

Stromversorgung: 8 bis 20 V (abhängig von der Kühlung des Längsreglers) bei 300 mA

Bestückung: 6502P, 2x 6522P, HM6116-LP3, 74HC00N, 74HC14N, EPROM 2732 mit Betriebssystem, 7805

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • EXP2064

EXP 2064

Experimentierplatte für VC 20 und C 64, über 700 Lötrasterpunkte

Bestückung: passiv

Vorhandene Unterlagen: Scan aus Jahrbuch 1987 (Beschreibung)

  • EXS64

EXS 64

Expansion-Port-Experimentierplatte für C 64 Systembus

Alle Adress- und Datenleitungen gepuffert, freier BUS-Slot für weitere Module, über 600 Lötrasterpunkte

Bestückung: 74LS20N, 3x 74LS245N

Vorhandene Unterlagen: Scan aus Jahrbuch 1988 (Beschreibung)

  • FSM

FSM

Fernschaltmodul zur Übertragung von acht Schaltzuständen in beide Richtungen, Ausgangsinverter mit Fremdspeisung vorgesehen

Übertragungs-Protokoll: Valvo I²C

Bestückung: BC 546B, 3x 4N37, PCF8574, SN75423, 2x TAE2453, 7805

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 und 1988 (Beschreibung und Schaltplan), Datenblätter der Bauteile

  • GT08

GT 08

Galvanische Trennung für 8 Kanäle, Eingänge und Ausgänge TTL-kompatibel, Ausgang ist busfähig (Tri-State)

Bauteile: 2x ILQ-1 oder ILQ-74, 2x 74LS240

Vorhandene Unterlagen: Baumappe

  • PE64

PE 64

Port-Expansionsmodul für C 64

40 TTL/CMOS-kompatible Leitungen, Handshake-Logik, einfache Programmierung (auch in Basic)

Bestückung: 2x EF6821P, 74LS14

Vorhandene Unterlagen: Scan aus Jahrbuch 1987 und 1989 (Beschreibung)

  • PE6522

PE 6522

Port-Expansionsmodul für C 64 und C 128

40 TTL-kompatible Leitungen, 20 CMOS-kompatible Leitungen, 4 Handshake-Leitungen, 4 Zeitgeber und Zähler, 2 Schieberegister

Bestückung: 2x R6522P, 74LS74

Vorhandene Unterlagen: Scan aus Jahrbuch 1987 und 1989 (Beschreibung)

  • RI2064 2

RI 2064

Das Recorder-Interface ermöglicht den Anschluß jedes handelsüblichen Cassetten-Recorders an den VIC 20 oder C 64

Merkmale: NF-Verstärker und TTL-Anpassung für "LOAD", Phasenschalter, Pegelregler für "SAVE", Schalrelais zum Steuern des Recorders (START/STOP), Piezoelement zur Mithörkontrolle

Schaltleistung Relais: 24V bei 2 A Gleichstrom, 100 V bei 2 A Wechselstrom

Bestückung: 74LS14, TDB0124DP

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1985 bis 1988 (Beschreibung)

  • SI2064

SI 2064

Computer-Schaltelement zum Anschluß an den User-Port von VIC 20 und C64

8 Kanäle mit Leistungsrelais (8 A/100 W/500 VA), eigene Stromversorgung, wahlweise "lowaktiv" oder "highaktiv", LED-Anzeige für jeden Kanal

Bestückung: 8x BC 338, 2x HCF4030B

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • SP64

SP 64

EPROM-Modul für C 64

Verwendbare EPROM-Typen: 2732 und 2764, Startadressen per Dipswitch einstellbar (Autostart), vorbereitet für Reset-und IRQ-Schalter

Bestückung: 74LS14

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 und 1989 (Beschreibung)

  • FS Chassis1954

Fernseh-Empfänger 1954

nach den Fernseh-Fernkurs von Ing. H. Richter, in Modulbauweise aufgebaut

Vorhandene Unterlagen: Scan aus Bastelbuch 1954 (Auflistung der Module), Kurzfassung des Fernkurses

  • F12 Chassis

Fernseh-Chassis F 12 (1956)

Einbaufertig abgeglichenes Fernseh-Chassis mit MW 43-64 als Bildröhre (43 cm Netto-Diagonale)

Frequenzbereich: Band I und III (Kanäle 2 bis 11)

Bestückung: PCC84, PCC85, 2x PCF80, 2x EF80, 2x PCL81, PL 83, EAA91, PABC80, PL81, PY81, EY86, MW43-64, Selen

Vorhandene Unterlagen: Scan aus Bastelbuch 1956 (Beschreibung)

  • 6004E

M 6004 E

200/150 Watt Mono-Endstufe in HiFi-Technik

Eingang: 775 mV/0 dB an 22 kOhm (Option 775 mV an 600 Ohm symmetrisch), Trafogekoppelter Ausgang 4-8-16 Ohm und 100 Volt

Frequenzgang: 40 Hz bis 16 kHz +-1,5 dB, Klirrfaktor 1%

Bestückung: 3x BC 174B, 14x BC 237, 6x BC 256B, BC 141/10, BC 161/10, BD 136  BD 169, 6x MJ11016

Vorhandene Unterlagen: Scan aus Jahrbuch 1983 (Beschreibung und Schaltplan)

  • 6004M

M 6004 M

200/150 Watt Großleistungs-Mischverstärker

Merkmale: 6 mischbare Eingänge (DIN und Klinke), durch Steckkarte programmierbar

Mikrofon hoch oder niederohmig, symmetrisch oder asymmetrisch magnetischer Tonabnehmer oder Tonträger

Vorrangschaltung für Kanal 1 programmierbar, Summenregler, Regler für Bässe, Präsenz, Höhen, Leuchtband-Aussteuerungsanzeige, Monitorausgang

Trafogekoppelter Ausgang 4-8-16 Ohm oder 100 Volt (65 Ohm)

Option: Lautstärke-Fernsteuerung

Bestückung: 3x BC 174B, 14x BC 237, 6x BC 256B, BC 141/10, BC 161/10, BD 136, BD 169, 6x MJ11016, 2x 7815, 6x µA741

Bestückung Steckkarten: BC 413B, Bestückung M 6001-OP (1 Stück je Kanal): 3x BC 413, 3x BC 415

Vorhandene Unterlagen: Baumappe

  • E6001St

E 6001 St

160+160 Watt HiFi-Stereo-Endverstärker mit optionalem Begrenzermodul

Eingangsempfindlichkeit: 775 mV, Sinus-Ausgangsleistung 160+160 Watt an 4 Ohm

Frequenzgang: 10 Hz bis 100 kHz, Klirrfaktor <0,08 %

Bestückung: 6x BC 174, 12x BC 256, 14x BC 546B, BD 136, BD 169, 12x MJ 4032, 12x MJ 4035, 2x µA741

Stückliste Begrenzer: 2x BC 107, BD 135, BD 136, 6x µA741, CD 4016, CD4070, CD4075, 2x CD4098

Vorhandene Unterklagen: Baumappe, Scan der Basisplatine

  • M6001H2

M 6001 H

Hallverstärker-Modul

Eingänge: 2 Stromeingänge 35 µA = 775 mV

Ausgänge: 775 mV / 1,55 V, Impedanz kleiner 1 Ohm

Frequenzgang: 20 Hz bis 20 kHz

Bestückung: 2x µA741, 2x M 6001-OP-S, Profihall

Vorhandene Unterlagen: Baumappe Profihall, Bestückungspläne, Scan aus Jahrbuch 1983 (Beschreibung)

  • M6001N2

M 6001 N

Die Stromversorgung

Spannungen: +-5 V bei 1,5 A, +-15 V bei 2 A

Monitorverstärker: 4 x 1 Watt an 4 Ohm

Frequenzgang: 28 Hz bis 25 kHz

Bestückung: BC 107, BC 177, BD 135, BD 136, 6x µA741, 4x M 6001 OP-I, 2x M 6001 N-M2, 2x TDA 2020, 2x LM723, 2x 2N3055, 7805, 7905

Vorhandenen Unterlagen: Bestückungs. und Schaltpläne, Scan der Leiterplatten M 6001 N-M, M 6001 N-F, M6001 N-Ü

  • M6001P

M 6001 P

Passiver Zweikanal-Pegelmesser zum Anschluß am Summenverstärker M 6001 S

Bestückung: passiv

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1981 und 1983 (Beschreibung)

  • M6001S3

M 6001 S

Misch- oder Summenverstärker, aufschaltbar auf die Sammelschienen 1 bis 4 oder a bis d, Vorhören vor dem Fader, Fader mit Endschalter, zwei Hallsummensteller, Klangsteller Baß- und Höhen, eingebautes Peakmeter, Ausgang auf 0 dB oder +6 dB umschaltbar

Bestückung: 2x BC 107, 2x BC 177, 2x E 110, 2N1711, 2N4033, 4x µA741, 2x M 6001 OP-I, 3x M 6001 OP-S

Vorhandene Unterlagen: Bestückungs- und Schaltpläne, Scan aus den Jahrbüchern 1978 bis 1983 (Beschreibung)

  • M6001V2

M 6001 V

Universal-Vorverstärker mit umschaltbaren Empfindlichkeiten (Mikrofon sym./asym., TA magn, Tonträger), Vorhören vor und nach dem Fader, Fader mit Endschalter, einschaltbarer 8-stufiger Begrenzer, Klangsteller: Baß, Höhen, Präsenz, Tiefensperre (Rumpelfiter)

Bestückung: 4x BC 107B, 4x BC 177B, 2x E 110, BD 435, BD 436, 3x CD4016, 18x µA741, 2x M 6001 OP-I, 7x M 6001 OP-S

Vorhandene Unterlagen: Pläne, Scan aus Jahrbuch 1983 (Beschreibung)

  • M6001OP-S2

M 6001 OP

Universal-Operationsverstärker für Mischpult- und Verstärkeranwendung, extrem rauscharm

In Ausführung "I" für Eingangsstufen und "S" für Summenstufen bestückbar

Bestückung: 2x BC 413, 2x BC 415

Vorhandene Unterlagen; Baumappe M 6001 OP-I und M 6001 OP-S, Scan der Leiterplatte

  • M601 BUS kl

M 601 BUS

Busleiterplatte mit Steckverbindern zur Aufnahme der Module, 14 Sammelschienen

Vorhandene Unterlagen: Infomappe M 601 (Beschreibung der Module, Bestückungs- und Schaltpläne)

  • Frontplatte H kl

M 601 H

Hallmischverstärker

Mischeinheit für Hallsumme, Schnittstelle für Effekteingang, Stromeingang für Hallsammelschiene, zwei Hallwege möglich (schaltbar), Mono-Stereo-Schalter, 100 mm Hallsummenregler

Bestückung: BC 237, 8x µA741

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • Frontplatte NT1 kl

M 601 NT1

Elektronisch stabilisiertes Netzteil mit Aussteuerungsanzeige (Zeigerinstrumente) und Mithörverstärker

Eingangsspannung: 220 Volt Netzspannung

Ausgangsspannung: 26 bis 27 Volt bei 0,8 A

Monitorverstärker: 2 x 1 Watt an 8 Ohm

Bestückung: 4x BC 109B, BC 141, 2N3055, 2x µA741, 2x TDA2002A

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • M601NT2 kl

M 601 NT2

Elektronisch stabilisiertes Netzteil mit optischer Aussteuerungsanzeige (LED-Streifen) und Mithörverstärker

Eingangsspannung: 220 Volt Netzspannung

Ausgangsspannung: 26 bis 27 Volt bei 0,8 A

Monitorverstärker: 2 x 1 Watt an 8 Ohm

Bestückung: 28x BC 237, BC 141, 2x BD 136, 2N3055, 6x µA741, 2x TDA2002A

Vorhandene Unterlagen: Baumappe

  • Frontplatte NT3 kl

M 601 NT3

Elektronisch stabilisiertes Netzteil mit Fluoreszenz-Lichtbalken-Aussteuerungsanzeige und Mithörverstärker

Eingangsspannung: 220 Volt Netzspannung

Ausgangsspannung: 26 bis 27 Volt bei 0,8 A

Monitorverstärker: 2 x 1 Watt an 8 Ohm

Bestückung: BC 141, BD 139, 2N3055, 4x µA741, 2x TDA2002A, 6x LM339N, 7812

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • Frontplatte S kl

M 601 S

Stereo-Knotenpunktverstärker mit 100 mm Schieberegler

Eingang: 15,2 µA

Ausgang: 0 dB = 775 mV

Frequenzgang: 10 Hz bis 45 kHz +- 3dB

Bestückung: BC 237B, 4x µA741

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • Frontplatte V1 kl

M 601 V1

Mono-Vorverstärker, umschaltbar für Mikrofon (asym./sym.) und Tonträger, Klangregler (Bässe, Präsenz, Höhen), Panoramaregler, Vorhörschalter und Hallanschluß

Empfindlichkeit Mikrofon: 2,5 bis 75 mV, Empfindlichkeit Tonträger: 250 mV

Klangregelbereich Bässe +-10 dB bei 30 Hz, Präsenz +-10 dB bei 1 kHz, Höhen +-10 dB bei 15 kHz

Bestückung: BC 337, 4x BC 413B, 7x µA741

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • M601V2 kl

M 601 V2

Stereo-Vorverstärker

Eingang linear: 1,5 bis 300 mV, Eingang entzerrt: 3 mV bei 1000 Hz

Klangregelung: +-15 dB bei 30 Hz bzw. 15 kHz

Frequenzgang: 30 Hz bis 20 kHz +- 0,5 dB, Klirrfaktor 0,5 %

Bestückung: 6x BC 107B, 10x BC 109B, 2x BC 177B, 6x BC 413B

Vorhandene Unterlagen: Baumappe

  • M601V4 kl

M 601 V4

Stereo-Vorverstärker als Kompaktbaustein für magnetischem Tonabnehmer oder Tonträger (schaltbar) und Klangregelung

Eingänge: Tonträger 250 mV an 47 kOhm pegelbar, TA magnetisch 3,5 mV an 47 kOhm

Ausgänge: 0 dB = 775 mV an 10 Ohm oder 16,5 µA an 47 kOhm

Bestückung: BC 337/16 oder BC 337/25, 2x BC 413B, NE542N, 6x µA741

Vorhandene Unterlagen: Baumappe

  • AM2kombi

AM 2 Kombi

Zweikanal Kombi-Aussteuerungsmesser für VU mit Spitzenwertanzeige

Empfindlichkeit für VU = 0 dB. mindestens 200 mV, pegelbar

Peak-LED-Schritte: -15/-10/-5/0/+5 dB bis -20/-15/-10/-5/0 dB relativ zu VU (abgleichbar)

Eingangsimpedanz: 80 kOhm, Frequenzgang 10 Hz bis 22 kHz

Bestückung: 4x BC 546B, SN16880N, 7812

Vorhandene Unterlagen: Bestückungs- und Schaltplan, Scan der Leiterplatte

  • AM2S 2

AM 2

Stereo-Aussteuerungsmesser

Empfindlichkeit: 300 mV für Vollausschlag

Stromversorgung: 12 V, 24 V, 35 V bei 2,7 mA

Frequenzbereich: 20 Hz bis 20 kHz

Bestückung: 2x BC 107A

Vorhandene Unterlagen: Baumappe, Schwarzweiß-Scan der Leiterplatte

  • D-LB

D-LB 10, D-LB 14

Leuchtband-Aussteuerungsmodul mit 10 bzw. 14 Anreih-LED

Eingang: 250 mV bis 1,55 V, Eingangswiderstand 100 kOhm

Stromversorgung: 27 V (10 LED) oder 42 V (14 LED) bei ca. 25 mA

Frequenzgang: 20 Hz bis 15 kHz

Bestückung: 10x BC 546B (10 LED) bzw. 14x BC 546B, BD 136, 2x µA741

Vorhandene Unterlagen: Baumappe

  • D-LS

D-LS

Leuchtpunkt-Skalenanzeige mit 16 LED

Eingang für alle LED ein: 1,5 V bis 30 V einstellbar

Stromversorgung: 10 V bis 15 Volt bei 13 mA bis 22 mA bzw. 15 V bis 30 V bei 13 mA bis 34 mA

Bestückung: UAA170

Vorhandene Unterlagen: Baumappe

  • FAM202LIN

FAM 202 lin

Zweikanal-Pegelanzeige mit Fluoreszenz-Display

Eingangsspannung für 100 %-Anzeige: 0,1 v bis 10 V DC (pegelbar), Eingangswiderstand 100 kOhm

Auflösung: 90 Segmente je Kanal

Anzeigegeschwindigkeit: ca. 10 ms, Taktfrequenz ca. 10 kHz

Stromversorgung: 5,5 V für Heizfaden, +12 V (69 mA), +35 bis 42 V (250 mA)

Bestückung: BC 546, BC 556, 5x CD4011, 2x CD4017, 2x CD4069, 4x ULN2004, LM393, 79L05, FG 202 SA 2

Bestückung optionales Netzteil: 7812, 7912

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • FLB

FL baugleich FLB

Zweikanal-Aussteuerungs-Anzeige mit Fluoreszenz-Display mit liegendem Display

Eingangsspannung: -10 bis +6 dB entspricht 250 mV bis 1,55 V für Anzeige 0 dB, Links und Rechts getrennt von außen regelbar

Eingangsimpedanz: 8 bis 10 kOhm, je nach Empfindlichkeits-Einstellung

Frequenzgang: 20 Hz bis 15 kHz

Stromversorgung: 27 V bis 30 V bei 100 mA

Bestückung: BD 139, 2x µA741, 6x LM339N, BG 41 (Z)

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • FLG

FLG

Zweikanal-Aussteuerungs-Anzeige mit Fluoreszenz-Display mit stehendem Display im Gehäuse

Eingangsspannung: -10 bis +6 dB entspricht 250 mV bis 1,55 V für Anzeige 0 dB, Links und Rechts getrennt von außen regelbar

Eingangsimpedanz: 8 bis 10 kOhm, je nach Empfindlichkeits-Einstellung

Frequenzgang: 20 Hz bis 15 kHz

Stromversorgung: 27 V bis 30 V bei 100 mA

Bestückung: BD 139, RC4136N, 6x LM339N, BG 41 (Z)

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • FLM

FLM

Zweikanal-Aussteuerungs-Anzeige mit Fluoreszenz-Display mit stehendem Display

Eingangsspannung: -10 bis +6 dB entspricht 250 mV bis 1,55 V für Anzeige 0 dB, Links und Rechts getrennt von außen regelbar

Eingangsimpedanz: 8 bis 10 kOhm, je nach Empfindlichkeits-Einstellung

Frequenzgang: 20 Hz bis 15 kHz

Stromversorgung: 27 V bis 30 V bei 100 mA

Bestückung: BD 139, RC4136N, 6x LM339N, BG 41 (Z)

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • GL30LOG BS bestückt

GL 30 log

Vorsatzbaugruppe zur Leuchtpunktanzeige LDZ 30 zur quasianalogen Anzeige von NF-Pegeln

Empfindlichkeit: -10 dB bis +10 dB für Vollausschlag

Frequenzbereich: 30 Hz bis 20 kHz

Ausgangsspannung: 5,6 v bis 12 V (+45 dB bis Vollausschlag), der Bezug auf 0 V erfolgt auf der LDZ 30

Bestückung: 2x TL081

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1983 und 1984 (Beschreibung), reengineerter Schaltplan, Scan der Leiterplatte

  • Jumbo-VUP

Jumbo VUP

Semiprofessionelles Pegelmeßgerät mit ultragroßer Balkenanzeige (486x100x75 mm)

Eingänge auf XLR, Eingangspegel: 250 mV bis 8 V (-10 dBm bis +20 dBm) für 0 dB-Anzeige

Eingangsimpedanz: 10 kOhm

Bandbreite: 20 Hz bis 20 kHz

Bestückung: nicht bekannt - eventuell VUP 120 als Referenz

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung)

  • LDZ30 2

LDZ 30

LED-Zeilen-Display, kaskadierbar bis zu 150 Leuchtsegmenten (5 Kaskaden) mittels Dip-Switch

Empfindlichkeit 0 V bis 3 V, durch die Expansions-Ausgänge können die Kaskaden angepasst werden

Bestückung: U1096B

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1988 und 1989 (Beschreibung), Bestückungs-und Schaltplan

  • M6SN-A

M 6 SN-A

Stereo-Aussteuerungsanzeige mit Anzeigeverstärker als Steckmodul

Empfindlichkeit: 250 mV für 0 dB

Frequenzbereich: 20 Hz bis 20 kHz

Stromversorgung +-13 V bis +-15 V bei 8 mA

Bestückung: 4x BC 107B, 2x BC 177B, 2x µA741

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • PMG

PMG 120

Semiprofessionelles Pegelmeßgerät für Zweikanal-Spitzenspannungsmessung in Studioqualität, Peak-Memory-Anzeige, doppelt logarithmischer Skalenverlauf, Durchschleifanschlüsse in Cinch und DIN

Empfindlichkeit: 250 mV bis 30 V für 0 dB-Anzeige

Stromversorgung: 220 V Netzspannung

Bestückung: siehe Baumappe

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten PMG120-A, PMG120-C und PMG120-Z, Scan der Frontplatte und Rückwand

  • VUP120

VUP 120

Semiprofessionelles Pegelmeßgerät für Zweikanal-Spitzenspannungsmessung in Studioqualität, doppelt logarithmischer Skalenverlauf, Durchschleifanschlüsse in Cinch und DIN (verschraubbar)

Empfindlichkeit: 250 mV bis 30 V für 0 dB-Anzeige

Stromversorgung: 220 V Netzspannung

Das VUP 120 ist eine Erweiterung des PMG 120, um VU-, Peak- und Peak-Memory-Werte simultan anzuzeigen. Die DIN-Buchsen sind schraubbar ausgeführt, die technischen Werte entsprechen dem PMG 120

Bestückung: siehe Baumappe

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten PMG120-A, PMG120-C, PMG120-Z, VUP120-PeakMemory, Scan der Frontplatte und Rückwand

  • BC109-EV

BC 109 EV = ST 3 E

Einstufiger Stereo-Entzerr-Verstärker

Verstärkung: mindestens 10 dB, Eingangsimpedanz: 2,5 kOhm, Entzerrung nach DIN 45547

Stromversorgung: 10 V bis 40 V bei 5 mA

Bestückung: 2x BC 109

Vorhandene Unterlagen: Baumappe ST 3 E / ST 3 V

  • ST3V

BC 109 VO = ST 3 V

Einstufiger Stereo-Vorverstärker

Verstärkung: mindestens 22 dB, Eingangsimpedanz: 500 kOhm

Stromversorgung: 10 V bis 40 V bei 5 mA

Bestückung: 2x BC 109

Vorhandene Unterlagen: Baumappe ST 3 E / ST 3 V

  • BG30-ETZ

BG 30 ETZ

Einfacher Entzerrer-Vorverstärker in monauraler Ausführung

Eingangsempfindlichkeit: 2 mV an 50 kOhm bei 120 mV Ausgang, Verstärkung: 60-fach

Entzerrung einstellbar auf: 3180 µs (50 Hz), 318 µs (500 Hz), 75 µs (2120 Hz)

Stromversorgung: 20 - 22 V bei 2 mA

Bestückung: 2x BC 109B oder C

Vorhandene Unterlagen: Baumappe

  • VV30

BG 30 VV

Mikrofonvorverstärker

Eingangsempfindlichkeit: 2 mV für 300 mV Ausgang, Verstärkung 150-fach, Eingangsimpedanz: ca. 180 kOhm, Frequenzgang: 20 Hz bis 50 kHz

Stromversorgung: ca. 22 V bei 2 mA

Bestückung: 2x BC 109B

Vorhandene Unterlagen: Baumappe, Bestückungsplan, Layout

  • BO100

BO 100

Mikrofon-Booster

Eingangsimpedanz: 1100 Ohm symmetrisch (Übertrager), Pegelanhebung ca. 20 dB

Frequenzgang: 30 Hz bis 20 kHz

Stromversorgung: Batterie 5,6 V (z.B. Varta PX 23)

Bestückung: BF 245

Vorhandene Unterlagen: Baumappe

  • BO 400

BO 400

Zweistufiger Mikrofon-Booster

Eingangsimpedanz asymmetrisch: 47 kOhm, symmetrisch (Übertrager) 200 Ohm

Ausgang: 775 mV = 0 dBm

Frequenzgang asymmetrisch: 10 Hz bis 25 kHz, symmetrisch 35 Hz bis 20 kHz

Stromversorgung: Batterie 5,6 V (z.B. Varta PX 23)

Bestückung: BC 414B, BF 245

Vorhandene Unterlagen: Baumappe BO 100, Schaltplan BO 400

  • EV1

Entzerrer-Baustein (1967) = EV 1

Schallplatten-Vorverstärker mit Entzerrer zum Anschluß eines elektrodynamischen Plattenspielers

Eingangswiderstand: ca. 20 kOhm, Eingangsempfindlichkeit: ca. 10 mV

Ausgangsspannung: ca. 600 mV

Stromversorgung: 24 - 30 V

Bestückung: 3x AC 151r

Vorhandene Unterlagen: Baumappe, Scan aus Jahrbuch 1967 (Beschreibung)

  • EVV400

EVV 400

Profi-Vorverstärker

Merkmale: elektronisch symmetrierter Eingang, nicht meßbares Eigenrauschen, Verstärkung bis 70 dB, für Signale von 0,5 µV bis 2 V, XLR-Buchse mit Anschluß für Phantomspeisung (12 - 48 V) vorgesehen

Eingangsspannung: maximal 2 V bzw. +10 dBm, Eingangsimpedanz 10 kOhm

Verstärkung: 10/20/30/40/50/60/70 dB wählbar, Frequenzgang: 15 Hz bis 20 kHz +- 1 dB

Ausgangsspannung: maximal 8,5 V bzw. +21 dBm

Bestückung: SSM2015

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Datenblatt SSM2015

  • EVV500

EVV 500

Mikrofon-Vorverstärker steckbar

Verstärkung 50 bis 500-fach einstellbar, maximale Ausgangsspannung 1 - 4 V, Frequenzgang: 15 Hz bis 50 kHz, Klirrfaktor < 0,1 %

Betriebsspannung: 9 - 24 V

Bestückung: 3x BC 413, TL082N, 78L05

Vorhandene Unterlagen: Baumappe

  • EZV500S

EZV 500 S

Zweikanal Entzerrer-Vorverstärker-Steckkarte

Eingangsempfindlichkeit: 3,5 mV an 47 kOhm für 250 mV Ausgangsspannung, Entzerrung nach RIAA +- 1,5 dB ab < 25 Hz

Stromversorgung: 20 V bei 2 mA stabilisiert oder 24 - 48 V bei 12 mA intern stabilisiert oder 27 V bei 12 mA aus Mischpult-Versorgung

Bestückung: NE542N

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • M6S-VVa

M 6 S-VV

Umschaltbare Stereo-Verstärkerbaugruppe für Mikrofon und TA magnetisch

Empfindlichkeit Mikrofon: 1,5 mV, Empfindlichkeit TA magn.: 3,5 mV

Frequenzbereich: 20 Hz bis 20 kHz +- 1 dB

Stromversorgung: 24 - 30 V bei 2 mA

Bauteile: 4x BC 109C

Vorhandene Unterlagen: Baumappe

  • M293S

M 293 S = V 293 S

Steckbarer Mikrofonverstärker mit integrierter Schaltung

Eingang 1: Eingangsspannung 2 mV / maximal 20 mV an 20 kOhm, Verstärkung 50-fach (34 dB)

Eingang 2: Eingangsspannung 20 mV / maximal 200 mV an 200 kOhm, Verstärkung 5-fach (14 dB)

Stromversorgung: 6 V bei 2,5 mA

Bestückung: TAA293

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Datenblatt TAA239

  • Mikrofon-VV53

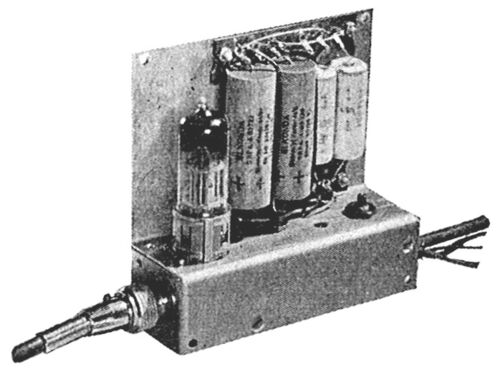

Mikrofon-VV (1953)

Mikrofonverstärker für Netzbetrieb

für Kristall- und dynamische Mikrofone

Eingangswiderstand: 1 MOhm, Frequenzbereich 30 Hz bis 10 kHz

Stromversorgung: 6,3 V bei 0,6 A, 250 V bei 2,5 mA (aus dem angeschlossenen Rundfunkgerät)

Bestückung: ECC 40

Vorhandene Unterlagen: Scan aus dem Jahrbuch 1953



  • Mikrofon-VV55b

Mikrofon-VV (1955)

Mikrofon-Vorverstärker im Gehäuse mit Netzteil

Eingangswiderstand: ca. 10 MOhm, Ausgangswiderstand: ca. 50 kOhm, Verstärkung: ca. 40 dB, Frequenzgang: 30 Hz bis 16 kHz +- 2 dB

Stromversorgung: 220 V Netzspannung

Bestückung: EF804, Selen

Vorhandene Unterlagen: Scan aus Jahrbuch 1955 (Beschreibung und Schaltplan)

  • Mix1000S

Mix 1000 S

Vorverstärkerbaugruppe für Mikrofon

Eingangsempfindlichkeit: 2 mV an 12 kOhm, maximal 25 mV

Ausgang: 300 mV an 4 kOhm

Frequenzgang: 30 Hz bis 30 kHz

Bestückung: AC 151 r V

Vorhandene Unterlagen: Baumappe Mixer 1000

  • Mix1000V2

Mix 1000 V

Summenverstärker-Baugruppe für Mischpult

Eingangsempfindlichkeit: 200 mV an 10 kOhm, maximal 450 mV

Ausgang: 300 mV an 4 kOhm

Frequenzgang: 30 Hz bis 30 kHz

Bestückung: AC 151 r V

Vorhandene Unterlagen: Baumappe Mixer 1000

  • MN1

MN 1

Zweistufiger Vorverstärker zum direkten Anschluß niederohmiger Mikrofone

Empfindlichkeit: 0,5 mV, Ausgangsspannung 200 mV, Frequenzbereich: 20 Hz bis 15 kHz

Stromversorgung: 6 - 9 V bei 2 mA

Bestückung: 2x AC 151r IV oder V

Vorhandene Unterlagen: Baumappe

  • MV5

MV 5

Röhrenvorverstärkerbaustein

Empfindlichkeit: 10 mV pro Kanal, Ausgangsspannung 1 V eff pro Kanal, Frequenzgang: 20 Hz bis 20 kHz

Stromversorgung: 6,3 V bei 1,05 A, 250 V bei 3,6 mA

Bestückung: 3x ECC808

Vorhandene Unterlagen: Baumappe

  • MVG

MVG

Professionelles Mikrofon-Verstärkergerät für alle niederohmigen asymmetrischen oder symmetrischen Mikrofone (umschaltbar)

Merkmale: elektronisch symmetrierter Eingang, nicht meßbares Eigenrauschen, Verstärkung bis 70 dB, für Signale von 0,5 µV bis 2 V,

Eingangsspannung: maximal 2 V bzw. +10 dBm, Eingangsimpedanz 10 kOhm, XLR-Buchse mit Schalter für Phantomspeisung (12 - 48 V)

Verstärkung: 10/20/30/40/50/60/70 dB wählbar, Frequenzgang: 15 Hz bis 20 kHz +- 1 dB

Ausgangsspannung: maximal 8,5 V bzw. +21 dBm auf Cinch-Buchse

Stromversorgung: 220 V Netzpannung

Bestückung: SSM2015

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Datenblatt SSM2015

  • NV1 5 II

NV 1,5 / NV 1,5 G

Dreistufiger Vorverstärker mit besonders hoher Empfindlichkeit

Verstärkung bei einem Quellwiderstand von ca. 100 Ohm: 2500-fach, maximale Ausgangsspannung: 1,5 V, Rauschspannung: nur 2 mV

Frequenzbereich: 20 Hz bis 18 kHz

Stromversorgung: 12 V bei 2 mA

Bestückung: 3x AC 151r V

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • SV3001EVV

SV 3001 EVV

Stereo-Entzerrvorverstärker als Steckmodul

Eingangsempfindlichkeit: 3,5 mV, Übersteuerungsfestigkeit: 25-fach, Eingangswiderstand: 47 kOhm, Entzerrung nach RIAA

Ausgang: 200 mV, Klirrfaktor: 0,08 %

Bestückung: 8x BC 413B, 6x BC 415B

Vorhandene Unterlagen: Baumappe



  • SV3001MVV

SV 3001 MVV

Mono-Mikrofon-Vorverstärker als Steckmodul

Eingangsempfindlichkeit: 3 mV, Übersteuerungsfestigkeit: 6-fach, Eingangswiderstand: 47 kOhm

Ausgang: 775 mV = 0 dBm, Klirrfaktor: 0,1 %, Frequenzgang: 20 Hz bis 20 kHz

Bestückung: 4x BC 107B, 3x BC 177B

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1978 und 1983 (Beschreibung), Bestückungs- und Schaltplan

  • Transistor-VV

Transistor-VV (1964)

Einstufiger Transistor-Vorverstärker

Eingangswiderstand: 200 Ohm, Verstärkung: 300-fach, Frequenzbereich: 30 Hz bis 20 kHz +-3 dB, Ausgangswiderstand: ca. 4 kOhm

Stromversorgung: 200 - 250 V bei 0,7 mA

Bestückung: OC 70

Vorhandene Unterlagen: Baumappe

  • TranVV2

Transistor-VV zweistufig

Zweistufiger Transistor-Vorverstärker

Eingangsempfindlichkeit: 2 mV bei 1000 Hz, Verstärkung: 750-fach, Ausgang: 1,5 V maximal bei 1000 Hz, Frequenzbereich 50 Hz bis 15 kHz.

Stromversorgung: 2 eingebaute Batterien 3 Volt

Bestückung: 2x OC 70 oder OC 71 oder OC 72 oder OC 73 oder OC 74

Vorhandene Unterlagen: Baumappe

  • V6 Var1

Universal-VV Version 6

Universal-Vorverstärker für Phono, Line und Summe (in 3 Varianten angeboten)

Phono: Eingangsimpedanz 45 kOhm, Frequenzgang: 20 Hz bis 20 kHz nach RIAA, Subsonic- und HF-Filter, Verstärkung: 36 dB (linear 50 dB)

Line: Eingangsimpedanz: 47 kOhm, Frequenzgang: 5 Hz bis 100 kHz, Verstärkung: 1 (0 dB)

Summe: Eingangsimpedanz: 0 Ohm, Frequenzgang: 5 Hz bis 30 kHz, Verstärkung: 10 dB

Klirrfaktor < 0,03 %, Ausgangsspannung maximal 9 V (21 dBm)

Stromversorgung: +- 15 V bei ca. 30 mA

Bestückung Variante 1 und 2: 2x BC 550B, TL136CN, TDA2310, Bestückung Variante 3: 2x BC 550B, NE5532, TL136CN

Vorhandene Unterlagen: Baumappe Variante 1 (ohne Relais), Variante 2 (mit Relais), Scan der Leiterplatte Variante 3

  • VV1b

VV 1

HiFi-Stereoverstärkerbaugruppe mit Entzerrstufe, Rumpel- und Rauschfilter sowie Piano-Forte-Gliedern

Empfindlichkeit Punkt A: 100 mV bei 1,6 MOhm, Empfindlichkeit Punkt B: 4 mV bei ca. 100 kOhm

Frequenzbereich: 10 Hz bis 25 kHz +- 1 dB, Ausgangsspannung: ca. 1 V

Entzerrung: 3180 µs, 318 µs, 75 µs einschaltbar

Rumpelfilter: 6 dB / Oktave bei 15 Hz, Rauschfilter 6 dB / Oktave bei 15 kHz

Pianostellung: - 20 dB bei 2,5 kHz

Stromversorgung: 20 - 30 V bei 8 mA

Bestückung: 4x BC 109

Vorhandene Unterlagen: Baumappe

  • Alle Typen

VV 2

Mikrofon-Vorverstärker, erhältlich mit Plus an Masse, Minus an Masse und mit Gehäuse

Eingang: max. 60 mV an ca. 1 kOhm, Verstärkung: 8-fach

Betriebsspannung: 9 - 18 V, 19 - 24 V, 25 -30 V, 250 V (durch Widerstand einstellbar)

Bestückung: 2x BC 107B (Minus an Masse) bzw. 2x BC 307A (Plus an Masse)

Vorhandene Unterlagen: Scan aus Jahrbuch 1983 (Beschreibung und Schaltplan)

  • Amatix

Amatix

Allband-KW-Sender mit eigenem VFO für den lizensierten Funkamateur

Input: 20 Watt

Frequenzbereiche: 3,50 - 4,00 MHZ, 7,00 - 7,30 MHz, 14,00 - 14,35 MHz, 21,00 - 21,45 MHz, 28,00 - 29,70 MHz

Betriebsarten: A 1 bis A 3

Bestückung: ECC83, EL84, 6CL6, 5763, QE05/40, GZ34, OA2

Vorhandene Unterlagen; Scan aus den Jahrbüchern 1961 und 1962 (Beschreibung und Schaltplan)

  • Portable

Portable I

Vielseitig einsetzbares Funksprechgerät für das 10 m-Band, quarzgesteuert mit Obertonquarz. Optionaler Spannungswandler für Betrieb mit 6 Volt

Frequenzbereich: 28,6 MHz, symmetrischer V-Dipol

Empfänger: Pendelempfänger mit zweistufiger NF-Verstärkung, Sender: anodenmoduliert mit Heising-Anordnung, Leistung ca. 180 mW

Bestückung: 2x DL92, DF96

Vorhandene Unterlagen: Baumappe

  • Portable1964

Portable II

Vielseitig einsetzbares, verbessertes Funksprechgerät für das 10 m-Band, quarzgesteuert mit Obertonquarz. Optionaler Spannungswandler für Betrieb mit 6 Volt

Frequenzbereich: 28,6 MHz, symmetrischer V-Dipol

Empfänger: Pendelempfänger mit zweistufiger NF-Verstärkung, Sender: anodenmoduliert mit Heising-Anordnung, Leistung ca. 180 mW

Bestückung: 2x DL92, DF96

Vorhandene Unterlagen: Baumappe vom Portable I

  • 2mFunksprechgerät

2m-Funksprechgerät

Funksprechgerät im 2m-Amateurband mit vierkreisigem Vollsuper, zweistufigem Modulator und zweistufigem Sender

Frequenzbereich: 144 - 146 MHz, Stromversorgung: Anodenbatterie 75 V, Heizbatterie 6,3 V

Stromverbrauch Empfang: Anode 9,5 mA, Heizung 200 mA

Stromverbrauch Senden: Anode 10,5 mA, Heizung 250 mA

Bestückung: 1U4, DF91, DAF91, DC90, DF906

Vorhandene Unterlagen: Scan aus Jahrbuch 1954 (Beschreibung und Schaltplan)

  • Prüfsender

Prüfsender

Einfacher Prüfsender für LW-MW-KW-UKW, 5 Bereiche, Modulator ca. 500 Hz (Schwebungssummer)

HF-Abschwächer in 4 Stufen und Feinregler, eingebaute künstliche Antenne für 200 Ohm angepasst.

Bestückung: 6C5, 6SJ6, Selen

Vorhandene Unterlagen: Scan aus Jahrbuch 1955 (Beschreibung und Schaltplan)



  • Boss2

Boss

Zweistufiger quarzgesteuerter Sender mit Collins-Ausgang, zweistufiger Anoden-Modulator mit Tongenerator

Stromversorgung: 6 V - Batterie oder 110/220 V Netzspannung, Eingangsleistung: 8 Watt, Sendeleistung: 5 Watt

Sendefrequenz: 27,12 MHz

Bestückung: ECC82, 2x EL90

Vorhandene Unterlagen: Scan aus Jahrbuch 1956 (Beschreibung), Scan aus Richter "Neues Bastelbuch für Radio und Elektronik" (Schaltplan)

  • Richter1

Boss II

Zweistufiger quarzgesteuerter Sender mit Tonmodulator, Collins-Ausgang

Stromversorgung: wahlweise Batterie oder Zerhackerbetrieb, Gleichstrom-Eingangsleistung: 1,8 Watt, Sendeleistung: 0,5 Watt

Sendefrequenz: 13,56 MHz oder 27,12 MHz, Betriebsarten A 1 (Trägertastung) oder A 2 (Modulatortastung) umschaltbar

Bestückung: 3x 6AK5

Vorhandene Unterlagen: Baumappe, Scan aus Jahrbuch 1957 (Beschreibung und Schaltplan)

  • Boss TIIIb

Boss T III

Volltransistorisierter Dreikanal-Fernsteuersender mit Anzeigeinstrument

2-stufigerSender mit Quarz und 2-stufigem Gegentaktmodulator

Stromversorgung: 12 V bei 45 mA

Frequenzbereich: 27,12 MHz oder andere Frequenz im Bereich 26 - 28 MHz, Ausgangsleistung 100 mW HF

Tonfrequenzen: 800 Hz, 1000 Hz, 1200 Hz

Bestückung: AF 125, AFY 10, 2x AC 152/V, AC 151/V

Vorhandene Unterlagen: Scan aus Jahrbuch 1967 (Beschreibung, Bestückungs- und Schaltplan)

  • Miniking1b

Miniking 1

Miniaturisierter Fernsteuer-Empfänger mit Pendelaudion und auf die Steuerfrequenz abgestimmter Transformator-Kopplung

Empfangsfrequenz: 27,12 MHz, Filterfrequenz: 400 Hz

Stromversorgung: 6 V Batterie bei 15 mA

Bestückung: DL67, OC 71, OC 76

Vorhandene Unterlagen: Baumappe, Scan aus Richter "Neues Bastelbuch für Radio und Elektronik" (Schaltplan)

  • Bild2a

Miniking 1a und 1c

Transistor-Empfänger zum Einbau in Modelle aller Art zur drahtlosen Fernsteuerung

Tonfrequenz-Empfänger mit Pendelaudion, Transistor-Verstärker und Transistor-Schaltstufe (I a) bei I c zusätzlich Gleichspannungswandler

Arbeitsfrequenz: 27,12 MHz, Modulationsfrequenz: 400 Hz

Bestückung Version I a: DL67, OC 71, OC 76; Stromquelle: 6 V Batterie, 30 V Anodenbatterie

Bestückung Version I c: DL67, 2x OC 71, OC 76; Stromquelle: 6 V Batterie

Vorhandene Unterlagen: Baumappe

  • HF-Teil1

Miniking 100

Hochempfindlicher Empfänger mit HF-Vorstufe, Pendler, NF-Stufe mit Begrenzer

Frequenzbereich: 26 - 28 MHz, Empfindlichkeit: 1 µV

Stromversorgung: 12 V bei 25 mA (getastet)

Bestückung: 2x AF 124, 3x AC 163

Vorhandene Unterlagen: Scan aus dem Jahrbuch 1967 (Beschreibung, Bestückungs- und Schaltplan)

  • Super Miniking

Super-Miniking

6-Kreis-Superhetempfänger mit hoher Empfindlichkeit, hohe Frequenzstabilität durch Quarzsteuerung, hohe Trennschärfe, geringes Gewicht

Frequenzbereich: 27 Mhz-Band. Standardausführung 27,12 MHz bei 26,660 MHz Quarz, Empfindlichkeit 1 µV für 750 mV NF-Ausgang

Stromversorgung: 6 Volt bei 8,5 mA (ohne HF-Signal)

Bestückung: 2x AF 118, 1x AF 124, 2x AF 126, AC 151/V, AC 153

Vorhandene Unterlagen: Baumappe



  • Frequenzmesser

Frequenzmesser

Absorptions-Frequenzmesser mit keramisch isoliertem Meßkreis, Anzeigekreis mit Diode und Transistorverstärker

Frequenzbereich: 25 - 30 MHz (11 - 15 MHz bzw. 37 - 43 MHz mit geänderter Spule)

Stromversorgung: 1,5 Volt-Batterie, Stromverbrauch: 0,8 mA

Bestückung: DS 1601, Transistor grüner Punkt (OC 45)

Vorhandene Unterlagen: Baumappe

  • E2QF

TRAWID 2 GF und 2 QF (1955)

Verschiedene Vorschläge für TRAWID Fernsteuersender und -Empfänger

Bestückungsvarianten: DCC90, 2x DL94, 3A5, 2x RL2,4T1

Vorhandene Unterlagen: Scan aus dem Bastelbüchern 1955 und 1959 (Beschreibung und Schaltpläne), Scan aus Richter "Neues Bastelbuch für Radio und Elektronik" (Schaltpläne)

  • 3Kanal-Schaltufe 2

Schaltstufen

Dreikanal-Schaltstufe mit Relais-Ausgang (Wechsler)

Stromversorgung: 12 V

Bestückung: 3x AC 153/VII

Vorhandene Unterlagen: Scan aus dem Jahrbuch 1967 (Beschreibung, Bestückungs- und Schaltplan)

  • Modulator

400 Hz-Modulator

Röhrenloser Modulator für unmodulierte Fernsteuersender zum Übergang aus Tonfrequenztastung (A2)

Modulationsfrequenz: 400 Hz +-10 %

Bestückung: Zerhacker H 200/4

Betriebsspannung: 4 Volt, Stromverbrauch während des Tastendrucks: 150 mA

Vorhandene Unterlagen: Baumappe

  • Allnetz-Dreier

Rundfunkempfänger 1926-1939

Eingescannte Unterlagen zu folgenden Rundfunkempfängern aus den Bastelbüchern.

Allnetz-Dreier, Allstrom-Super, Allstrom-Zweier, Allwellen-Kraftzweier, Batterie-Zweikreis-Dreier, Condor, Excel II, Flachbau-Zweier, Kobold, Kommandant, Kommodore, Konsul 43, Konsul 65, Kornett, KW-Super-Vorsatz, KW-Vierer, Marschall, Megavox, Musikus, Pfiffikus, Reporter, Sechsröhrensuper 46, Sechsröhrensuper 48, Sieger, Spardreier, Standard, Taschenempfänger, Zweikreis-Vierer.

  • Pilot alt

Radio-RIM (1946 - 1956)

Eingescannte Unterlagen zu folgenden Rundfunkempfängern aus den Bastelbüchern. Teilweise sind Baumappen (BM) vorhanden.

Aladin (BM), Amateur, Detektor, Detektor Zweikreis, Einkreis-Allstrom, Einkreiser 1947, Einkreiser 1957, Ferrit-Peilantenne, Imperator, Kapitän, Komet, KW-Peilempfänger, Lumophon, Magazin-Engel, Olymp, Peilrahmen, Perkeo (BM), Perle, Pilot 1 bis 6, Praktikus 1953, Super-Rahmenantenne, Taschenempfänger, Taschenzwerg 1952, Tenor, UKW-Vorsatzsuper 1953 und 1954, Vierkreis-Kleinsuper, Vierröhren-Sechskreis-Kleinsuper, Zweikreis-Batteriekoffer.

  • Amateur58

Amateur (1958)

Rückkopplungsaudion mit zwei NF-Stufen = 0-V-2 (durch HF-Stufe zum 1-V-2 erweiterbar) mit umschaltbarem Spulensatz und beleuchteter Skala

Wellenbereiche: 80 Meter-Band = 3,5 - 3,9 Mhz, 40 Meter-Band = 7,0 bis 7,5 Mhz, 20 Meter-Band = 14,0 - 14,6 MHz, 15 Meter-Band = 21,0 - 22,2 MHz, 10 Meter-Band = 28,0 - 30,0 MHz

Stromversorgung: 110 / 125 / 220 / 240 V Netzspannung

Bestückung 0-V-2: EF94 (6AU6), ECL82, Selen, Bestückung 1-V-2: 6AK5, EF94 (6AU6). ECL82, Selen

Vorhandene Unterlagen: Baumappe

  • AmateurS

Amateur S

KW-Empfänger mit regelbarer HF-Vorstufe, Audion und zweistufigem NF-Verstärker

Wellenbereiche: 80 Meter-Band = 3,5 - 3,9 Mhz, 40 Meter-Band = 7,0 bis 7,5 Mhz, 20  Meter-Band = 14,0 - 14,6 MHz, 15 Meter-Band = 21,0 - 22,2 MHz, 10 Meter-Band = 28,0 - 30,0 MHz

Lautsprecherausgang: 4 Ohm, Kopfhörerausgang: 2 kOhm

Stromversorgung: 110 / 220 V Netzspannung

Bestückung: 6AK5, 6AU6, ECL86, 150C2, Selen

Vorhandene Unterlagen: Baumappe

  • Piccolo

Piccolo

Billiger MW-Taschenempfänger für Heim und Reise

Stromversorgung: 18 Volt (4 Taschenlampenbatterien á 4,5 Volt) bei 60 mA

Bestückung: 2x RV2,4P700

Vorhandene Unterlagen: Scan aus Jahrbuch 1951 (Beschreibung), Schalt-Bau-Bestückungsplan



  • Pikkolino

Piccolino B

6-Kreis-Super für KW und MW

Wellenbereiche: MW, Kurzwelle (2,5 MHz- 6,5 MHz, 8,8 MHz . 19 MHz)

Stromversorgung: Anodenbatterie 67,5 V bei 8 mA, Heizbatterie 1,5 V bei 125 mA

Bestückung: DK96, DF96, DAF96, DL96

Vorhandene Unterlagen: Scan aus Jahrbuch 1956 (Beschreibung und Schaltplan)

  • Pikkolino

Piccolino W

6-Kreis-Super für KW und MW

Wellenbereiche: MW, Kurzwelle (49, 31, 25 und 19 Meter-Band)

Stromversorgung: 110 / 125 / 140 / 160 / 220 Volt Netzspannung, 36 Watt

Bestückung: UCH42, UF41, UBC41, UL41, UY41

Vorhandene Unterlagen: Scan aus Jahrbuch 1955 (Beschreibung und Schaltplan)

  • Pikkolo

Pikkolo

Rückkopplungs-Audion mit NF-Verstärker

Wellenbereich: 500 - 1600 kHz (MW)

Stromversorgung: 19 Volt (4 Taschenlampenbatterien á 4,5 Volt), Heizstrom 100 mA, Anodenstrom 0,8 mA

Bestückung: 3A5 (DCC90)

Vorhandene Unterlagen: Scan aus Jahrbuch 1962 (Beschreibung und Schaltplan)

  • PilotAM IIcolor

Pilot AM und Pilot AM II

Sechskreis-Mittelwellen-Kurzwellen-Super (1968 als AM II bei gleichen Daten)

Abstimmbereich: MW 520 kHz - 1600 kHz, KW 1: 2,3 MHz - 7 MHz, KW 2: 7 MHz - 20 MHz, Zwischenfrequenz: 450 kHz

Stromversorgung: 220 Volt Netzspannung,

Ausgangsleistung: 3 Watt

Bestückung: ECH81, EBF89, ECL86, EM84, Selen

Vorhandene Unterlagen: Baumappe

  • Pilot I IV

Pilot AM I bis IV

Aufbauempfänger Pilot I bis IV

Leistungsmerkmal für alle Ausbaustufen: TA-Anschluß, Lautstärkeregler, Diodenausgang vorgesehen, Anschluß für 2. Lautsprecher, beleuchtete Skala, Wellenbereich: 500 - 1600 kHz

Stromversorgung für alle Ausbaustufen: 110 / 125 / 220 / 240 V Netzspannung

Pilot I: Zweistufiger NF-Verstärker mit Audionvorsatz, HF-Lautstärkeregler. Bestückung: EBF89, ECL82, Selen

Pilot II: Bandfilter-Zweikreiser mit HF-Stufe, Rückkopplungs-Audion und zwei NF-Stufen. Bestückung: ECH81, EBF89, ECL82, Selen

Pilot III: Vierkreis-Super mit Mischstufe, ZF-Audion und zwei NF-Stufen. Bestückung: ECH81, EBF89, ECL82, Selen. Geloso-Eingangskreis

Pilot IV: Sechskreis-Super mit Mischstufe, ZF-Verstärker und zwei NF-Stufen, automatische Schwundregelung. Bestückung: ECH81, EBF89, ECL82, Selen. Geloso-Eingangskreis

Vorhandene Unterlagen: Baumappe Pilot I - II, Baumappe Pilot II - IV, Scan der Frontplatte

  • Pilot I UKW

Pilot UKW I bis II

Aufbauempfänger Pilot - UKW I und II, Sopran 58

Pilot UKW - I: UKW-Super mit HF-, Misch- und ZF-Stufe und Ratio-Detektor. Empfangsbereich: 87,3 MHz - 99,9 MHz (Europabereich). Stromversorgung: 220 V bei 28 mA, 6,3 V bei 0,95 A, beleuchtete Skala. Bestückung: ECC85, EF89

Pilot UKW - II: UKW-Super mit HF-, Misch- und zwei ZF-Stufen und Ratio-Detektor. Empfangsbereich: 87,3 MHz - 99,9 MHz (Europabereich). Stromversorgung: 220 V bei 35 mA, 6,3 V bei 1,15 A, beleuchtete Skala. Bestückung: ECC85, 2x EF89. Option: Störbegrenzung durch Umbau von zweiter EF89 zu ECF82

Sopran 58: UKW-Tuner UKS 273/1, Empfangsbereich: 87,3 MHz - 99,9 MHz (Europabereich). Stromversorgung: 220 V bei 28 mA, 6,3 V bei 0,85 A ohne Skala (Einbaugerät)

Vorhandene Unterlagen: Baumappe

  • Pilot-UKW-III

Pilot UKW III

12-Kreis 2 m Bausteinsuper (Nogoton-Tuner)

Abstimmbereich: 147 MHz - 147 MHz, Empfindlichkeit: 0,3 µV, NF-Ausgangsspannung: ca. 500 mV an 5 Ohm bei 30 % Modulation

Bandbreite: 15 - 20 kHz, ZF-Ausgang: 11,2 MHz = 26,8 Meter

Bestückung: E88CC, 2x EC92, EF80, EF89

Vorhandene Unterlagen: Baumappe

  • Praktikus1960

Praktikus (1960)

Rückkopplungsaudion mit Endverstärker

Wellenbereich: 500 kHz - 1600 kHz (MW)

Stromart: 110 / 220 V Netzspannung, 20 Watt

Bestückung: EF94, EL95

Vorhandene Unterlagen: Beschreiung und Schaltplan

  • Sopran191 Chassis

Sopran 191

"Nur"-UKW-Empfänger mit rauscharmer Eingangsschaltung mit Geloso-Tuner und "magischem Auge"

Wellenbereich: 87,5 - 101 MHz an 60 oder 240 Ohm, Empfindlichkeit: 5 µV, ZF: 10,7 MHz, Ausgangsleistung: 2,5 Watt

Stromversorgung: 110 / 125 / 140 / 160 / 220 V Netzspannung

Bestückung: PCC84, PCF80, 2x UF41, UABC80, UL41, UY41, 1629

Vorhandene Unterlagen: Scan aus Jahrbuch 1956 (Beschreibung und Schaltplan)

  • Sopran57

Sopran (1957)

9-Kreis-UKW-Super

Wellenbereich: 87,5 - 100 MHz, Empfindlichkeit: 2 µV

Stromversorgung: 110 / 125 / 220 / 240 V Netzspannung, 28 Watt

Bestückung: ECC85, 2x EF98, ECL82. Selen

Vorhandene Unterlagen: Scan aus Jahrbuch 1957 (Beschreibung, KEIN Schaltplan)

  • SuperTrabant

Super-Trabant I und II

Vier- bzw. Fünfkreis-Transistor-Superhet mit Lautsprecherwiedergabe

Empfangsbereich: 520 -1610 kHz (MW), ZF = 455 kHz

Super-Trabant I: Eingangskreis, Oszillatorkreis, einstufiger ZF-Kreis, zweistufige NF-Endstufe, Stromversorgung: 9 V-Batterie, 13 mA, Bestückung: 2x Transistor blau (ZF), Transistor gelb (NF), OC72

Super-Trabant II: Eingangskreis, Oszillatorkreis, zweistufiger ZF-Kreis, zweistufige NF-Endstufe, Stromversorgung: 9 V-Batterie, 14 mA, Bestückung: 3x Transistor blau (ZF), Transistor gelb (NF), OC72

Vorhandene Unterlagen: Baumappe

  • Trabant-BK

Trabant Radio-Baukasten

Baukasten zur Einführung ins Radiobasteln mit neun praktischen Versuchen. Ein optionales Netzteil ist getrennt erhältlich.

1. Detektorschaltung mit Kopfhörer, 2. Detektorschaltung mit NF-Verstärkung und Kopfhörer, 3. Detektorschaltung mit doppelter NF-Verstärkung und Kopfhörer, 4. Erhöhung der Trennschärfe durch Audion, 5. Audion mit NF-Stufe, 6. einstufiger Mikrofon-Vorverstärker, 7. Detektorschaltung mit Lautsprecher-Endstufe, 8. Audionempfänger mit Lautsprecher-Endstufe, 9. Schallplatten-Verstärker

Stromversorgung: Anodenbatterie 75 V, Batterie 22,5V, Heizbatterie 4,5 V

Bestückung: 2x RV2,4P700

Vorhandene Unterlagen. Baumappe

  • Trabant

Trabant (1958)

Transistor-Aufbau-Empfängerreihe für die Versuche Trabant I, IIa und b, II, IV und V

Trabant I: Detektor mit Abstimmkreis hoher Güte, Wellenbereich 500 - 1600 kHz (MW)

Trabant IIa und b: Detektor mit nachgeschaltetem Verstärker, Wellenbereich 500 - 1600 kHz (MW), Stromversorgung: 6 V Batterie

Trabant III: Transistoraudion mit Transistorverstärker, Wellenbereich 500 - 1600 kHz (MW), Stromversorgung: 6 V Batterie bei 2,2 mA

Trabant IV: Transistoraudion mit zwei Transistorverstärkerstufen, Wellenbereich 500 - 1600 kHz (MW), Stromversorgung: 6 V Batterie bei 3 mA

Trabant V: Transistor-Tongenerator, Stromversorgung: 6 V Batterie bei 0,4 mA

Vorhandene Unterlagen: Baumappe

  • ApolloFM

Apollo FM

FM-Miniempfänger mit dem Super-Sound

Empfangsbereich: 87,5 - 108 MHz Mono, Empfindlichkeit: 1 µV, Selektion: 45/35 dB bei +-300 kHz, AFC-Bereich: +- 300 kHz, Ausgangsleistung: 0,3 W, Frequenzgang: 20 Hz - 15 kHz

Stromversorgung: 9 V Batterie bei 20 mA

Bestückung: BF 245A, TDA7000, LM386-3

Vorhandene Unterlagen: Baumappe

  • Apollo IC 40

Apollo IC

Apollo IC 1: Detektor-Mittelwellenempfänger für Kopfhörer, Stromversorgung: 9 V Batterie, Bestückung: TL081

Apollo IC 2: NF-Verstärker, Ausgangsleistung: 0,3 Watt, Stromversorgung: 9 V Batterie, Bestückung: LM386

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 und 1988 (Beschreibung und Schaltplan)

  • ApolloS

Apollo S

Stereo-Miniaturempfänger in SMD-Technik

Bereich: 87,5 - 108 MHz, Empfindlichkeit mono: 2µV, stereo: 30 µV, Stereoschwelle: 26 µV, Selektion: 30/46 dB bei +-300 kHz, AFC-Bereich: +- 160 kHz, Stereo-Kopfhörerausgang 32 Ohm bei 70 mW, Stromversorgung: 3 x 1,5 V Mignon (AA)

Bestückung: BB 609B, TDA7021T, TDA7040T, TDA7050T

Vorhandene Unterlagen: Baumappe, Datenblätter der Bauteile

  • FM3001 1

FM 3001

Stereo-UKW-HiFi-Spitzentuner mit Sendersuchlauf, Drucktastenbedienung, LED-Skala und 6 Stationsfestspeichern, mit schwarzer oder alufarbiger Front erhältlich

Empfangsbereich: 87,5 - 108 MHz, Empfindlichkeit: 0,8 µV mono, 20 µV stereo, Frequenzbereich: 15 Hz - 20 kHz, NF-Ausgang: 250 mV bis 1,6 V bei 75 kHz Hub

Stromversorgung: 220 V Netzspannung

Bestückung: FD 1A, 3x BC 107, 9x BC 170, BC 237, 8x BC 250, BC 307, BD 165, BD 166, 4x E 110, E 177, 13x TBA221, MC1310P, MC1408L6, NE555, 4x SN7400, SN7402, SN7410, SN7413, SN7430, 3x SN7475, SN7486, SN74LS00, 2x SN74LS123, 2x SN74LS193, 2x UAA170, 7805, CA3028A, CA3089 oder 4402

Vorhandene Unterlagen: Baumappe

  • KMW1000

KWM 1000 (1968)

KW-MW-Super in Transistortechnik

Merkmale: elektronische Bandspreizung, AVC oder Handregelung, eingebauter BFO, Feldstärkeanzeige mit Profilinstrument, Außenantennen-Anschluß, Anschluß für Außenlautsprecher

Frequenzbereiche: KW 1 = 13,9 - 15,5 MHz, KW 2 = 5,8 - 7,2 MHz, KW 3 = 3,1 - 4,5 MHz, MW = 510 - 1600 kHz

Stromversorgung: 220 V Netzspannung

Bestückung: 2x AF 106, 3x AF 126, 3x BC 109B, BC 109C, AC 117, AC 175, 2N3053

Vorhandene Unterlagen: Baumappe Transamateur, Aufbauplan, Schaltplan original und korrigiert

  • RKV30

RKV 30

HiFi-UKW-Kapazitäts-Variationstuner mit vorprogrammierbarer Senderwahl im Holzgehäuse

Empfangsbereich: 87 - 104 MHz, Empfindlichkeit: 2 µV mono, 6 µV stereo, AFC-Nachstimmbereich: +-200 kHz, NF-Ausgangsspannung: 600 mV

Bestückung: 4x TI 245A, AF 124, 2x BSX 53B, 3x BF 184, 2x BC 107A, 3x BC 107B, 4x BC 109C, BC 179B, 40314, 40361

Vorhandene Unterlagen. Baumappe

  • TrabantKM

Trabant KM

Einkreisempfänger für Kurz- und Mittelwelle mit Steckspulen für MW und 10 / 20 / 40 / 80 Meter-Band. Passender Verstärker: NF 1000 A 3 G

Stromversorgung: 9 V Batterie, Ausgang für Kopfhörer

Bestückung: BF 185, 2x BC109

Vorhandene Unterlagen: Baumappe



  • Transamateur

Transamateur (1966)

KW-MW-Super in Transistortechnik

Merkmale: elektronische Bandspreizung, AVC oder Handregelung, eingebauter BFO, Feldstärkeanzeige mit Profilinstrument, Außenantennen-Anschluß, Anschluß für Außenlautsprecher

Frequenzbereiche: KW 1 = 13,9 - 15,5 MHz, KW 2 = 5,8 - 7,2 MHz, KW 3 = 3,1 - 4,5 MHz, MW = 510 - 1600 kHz

Stromversorgung: 220 V Netzspannung bzw. 9 V Batteriespannung

Bestückung: 3x AF 135, 3x AF 137, AC 124, 3x AC 125, AC 117, AC 175

Vorhandene Unterlagen: Baumappe

  • UKW1000

UKW 1000

Stereo-UKW-Tuner der Spitzenklasse aus Görler-Bausteinen im Holzeinschub

Frequenzbereich: 87,5 - 108,5  MHz, Empfindlichkeit 2,5 µV (mono), 6 µV (stereo), Bandbreite Tuner: 300 kHz +-10 %, Bandbreite ZF-Verstärker: 200 kHz, Antenneneingang: 50 Ohm bzw. 300 Ohm

Frequenzgang: 30 Hz bis 15 kHz +- 1 dB, AM-Unterdrückung: 30 dB

Ausgangsspannung: ca. 500 mV, einstellbar durch Pegelregler, Tonband-Ausgang: 20 mV bis 1 V

Stromversorgung: 110 / 220 V Netzspannung

Bestückung: Tuner 312-2424, ZF-Verstärker 322-0020, Stereo-Decoder 327-0001, 3x BC 109, AC 152

Vorhandene Unterlagen: Baumappe

  • UKW2000

UKW 2000

HiFi-Spitzenstereotuner mit Görler-Bausteinen im Holzgehäuse

Empfangsbereich: 87,5 - 108 MHz, Empfindlichkeit: 2 µV (mono), 6 µV (stereo), Bandbreite ZF-Verstärker: 200 kHz +-10 %, Bandbreite FM-Demodulator: 600 kHz

NF-Ausgangsspannung: ca. 500 mV an 50 kOhm

Stromversorgung: 110 / 220 V Netzspannung

Bestückung: Tuner 312.2433, ZF-Verstärker 322-0030, Stereodecoder 327-0022, BC 107, 40361

Vorhandene Unterlagen: Scan aus Jahrbuch 1969 (Beschreibung und Schaltplan), Pläne der Görler-Baugruppen

  • UKW2000IS

UKW 2000 IS

HiFi-Spitzenstereotuner mit FET-Tuner und integriertem ZF-Vestärker im Holzgehäuse

Empfangsbereich: 87,5 - 108 MHz, Empfindlichkeit: 2 µV (mono), 6 µV (stereo), Bandbreite ZF-Verstärker: 170 kHz +-10 %, Bandbreite FM-Demodulator: 600 kHz

NF-Ausgangsspannung: ca. 500 mV an 50 kOhm

Stromversorgung: 220 V Netzspannung

Bestückung: Tuner 312.2433, ZF-Verstärker 322-0050, Stereodecoder 327-0022, Rauschsperre 326-0010, BC 107, 40361

Vorhandene Unterlagen: Baumappe, Pläne der Görler-Baugruppen, Scan der Frontplatte

  • UKW2001 nuss

UKW 2001

HiFi-Spitzenstereotuner mit FET-Tuner und integriertem ZF-Vestärker im Holzgehäuse oder in Schleiflack weiß

Empfangsbereich: 87,5 - 108 MHz, Empfindlichkeit: 2 µV (mono), 6 µV (stereo), Bandbreite ZF-Verstärker: 170 kHz +-10 %, Bandbreite FM-Demodulator: 600 kHz

NF-Ausgangsspannung: ca. 500 mV an 50 kOhm

Stromversorgung: 220 V Netzspannung

Bestückung: Tuner 312.2433, ZF-Verstärker 322-0050, Stereodecoder 327-0022, Rauschsperre 326-0010, BC 107, 40361

Vorhandene Unterlagen: Baumappe, Pläne der Görler-Baugruppen

  • UKW-HiFi

UKW-HiFi-Super

9-Kreis-UKW-Empfänger mit Tuner UKS 273/1

Wellenbereich: 87,5 - 100 MHz, Empfindlichkeit 0,5 µV für 400 mV Ausgang, Antenneneingang: 24ß Ohm symmetrisch

Stromversorgung: 110 / 220 V Netzspannung

Bestückung: ECC85, 2x EF89, EM84, Selen

Vorhandene Unterlagen. Baumappe

  • UKW-HiFi-T

UKW HiFi T

13-Kreis-volltransistorisierter UKW-Empfänger-Baustein mit Görler-Baugruppen, auf stereo aufrüstbar

Frequenzbereich. 87,5 - 108,5 MHz, Empfindlichkeit: 1 µV bei 500 mV Ausgang und 30 % Modulation, Antenneneingang: 50 - 300 Ohm symmetrisch

Stromversorgung: 220 V Netzspannung

Bestückung: AF 106, AF 125, 4x AF 124, AC 151r, 3x unbekannt (BC xxx?), 3x AC 122 im Stereodecoder

Vorhandene Unterlagen: Baumappe, Unterlagen zu den Görler-Baugruppen

  • UKW II

UKW II

12-Kreis-UKW-Bausteinsuper mit Nogoton-Tuner

Wellenbereich: 87,5 - 100 MHz, Empfindlichkeit 0,7 µV für 400 mV Ausgang, Antenneneingang: 240 Ohm symmetrisch

Stromversorgung: 220 V Netzspannung

Bestückung: E88CC, 2x EC92, EF80, EF89, EAA91, EM84, Selen

Vorhandene Unterlagen. Baumappe

  • UKW-II-St

UKW II St

12-Kreis-UKW-Bausteinsuper mit Nogoton-Tuner

Wellenbereich: 87,5 - 100 MHz, Empfindlichkeit 0,7 µV mono, 2 µV (stereo) für 400 mV Ausgang, Antenneneingang: 240 Ohm symmetrisch

Stromversorgung: 220 V Netzspannung

Bestückung: E88CC, 2x EC92, EF80, EF89, EAA91, EM84, Selen, 5x BFY 39 im Stereodecoder, BFY30 und BFY 40 im Stereo-Indikator

Vorhandene Unterlagen. Baumappe UKW II, Unterlagen Nogoton für den Umbau des UKW II auf Stereo (Stereo-Decoder, Stereo-Indikator)

  • UKW IV S 66

UKW IV

16-Kreis-UKW-Empfänger mit Nogoton-Tuner und AFC, ausbaufähig auf Stereoempfang, Holzeinschub erhältlich

Wellenbereich: 86 - 100 MHz, Empfindlichkeit 0,5 µV mono, 1 µV (stereo) für 245 mV Ausgang, Antenneneingang: 240 Ohm symmetrisch

Stromversorgung: 220 V Netzspannung

Bestückung: E88CC, 2x EC92, EF184, 3x EF85, EAA91, EM84, EMM 801, Selen, 5x BFY 39 im Stereodecoder, BFY30 und BFY 40 im Stereo-Indikator

Vorhandene Unterlagen. Baumappe Mono-Version, Unterlagen Nogoton für den Umbau des UKW II auf Stereo (Stereo-Decoder, Stereo-Indikator), Scan der Frontplatte

  • UKW-T2S

UKW T 2 S

13-Kreis-volltransistorisierter Stereo-UKW-Empfänger-Baustein mit Görler-Baugruppen

Frequenzbereich. 87,5 - 108,5 MHz, Empfindlichkeit: 2 µV bei 500 mV Ausgang und 30 % Modulation, Antenneneingang: 50 - 300 Ohm symmetrisch

Stromversorgung: 220 V Netzspannung

Bestückung: AF 106, AF 125, 4x AF 124, AC 151r, 3x unbekannt (BC xxx?), 3x AC 122

Vorhandene Unterlagen: Baumappe UKW-HiFi-T, Unterlagen zu den Görler-Baugruppen

  • AM1

AM 1

Mittelwellen-Baueinheit als Zusatz-Baugruppe für UKW-Tuner, die mit den Görler-Baugruppen 322--0017 bzw. 322-0018 aufgebaut sind.

Abstimmbereich: 520 kHz - 1400 kHz

Stromversorgung und Bestückung: passiv

Vorhandene Unterlagen: Baumappe, Scan aus dem Jahrbuch 1968

  • Apollo5

Apollo 1 bis 6

Bausatz nach dem Buch von S. Wirsum "Radiobasteln mit Feldeffekt-Transistoren"

Apollo 1: Diodenempfänger mit MOS-FET und NF-Transistorstufe. Bestückung: BFW 11 o.ä., BC 109. Stromversorgung. 9 V-Batterie

Apollo 2: Feldeffekttransistor-Audion mit NF-Transistorstufe. Bestückung: BFW 11 o.ä., BC 109. Stromversorgung. 9 V-Batterie

Apollo 3: Feldeffekttransistor-Audion mit aperiodischer FET-Vorstufe und NF-Transistorstufe. Bestückung: 2x 2N4302 o.ä., BC 109. Stromversorgung. 9 V-Batterie

Apollo 4: Feldeffekttransistor-Audion mit Resonanzverstärker und NF-Transistorstufe. Bestückung: 2x 2N4302 o.ä., BC 109. Stromversorgung. 9 V-Batterie

Apollo 5: Zweikreis-Feldeffekttransistorempfänger mit Demodulatorstufe. Bestückung: 2x 2N4302 o.ä., BC 109. Stromversorgung. 9 V-Batterie

Apollo 6: 0,5 Watt Transistorverstärker zu den Apollo-Varianten. Bestückung: BC 109, AC 187k, AC 188k, Stromversorgung: 9 V-Batterie

Vorhandene Unterlagen: Baumappe

  • FM44IS

FM 44 IS

FM-Tunerbaugruppe mit integrierten Schaltkreisen mit ZF-Verstärker ohne ZF-Filter und ohne Ratiofilter (Zukaufprodukt)

Abstimmbereich: 87,5 MHz - 104 MHz, 4 voreingestellte Sender über Drucktasten abrufbar, elektronische Abstimmung nachrüstbar.

NF-Ausgang: 100 mV an 5 kOhm, Frequenzgang: 40 Hz bis 50 kHz,

Stromversorgung: 12 V, ca. 120 mA

Bestückung: ME 316-DA (Marconi Elliott), 3x 8503 Ceramic Flat Pack (Fairchild oder RCA?), 4x PNP, 3x NPN, BC 141/16

Vorhandene Unterlagen: Baumappe

  • KVT1b

KVT 1 b

UKW Kapazitäts-Variations-Tuner

Abstimmbereich: 87,5 MHz - 104 MHz, Betriebsspannung: 12 V bei 7,5 mA, Abstimmspannung: 6,5 - 20 V

Eingang: 240 Ohm und 60 Ohm

Bestückung: 3x BF 138, BF 184

Vorhandene Unterlagen: Scan aus Jahrbuch 1968 (Beschreibung und Schaltplan)

  • SchaltplanMWHF

MW-HF-Baustein

6-Transistor-MW-HF-Baustein (Zukauf)

Abstimmbereich: 520 kHz - 1400 kHz

Stromversorgung: 4,5 V bis 7,5 V, Plus an Masse!

Bestückung: 2x 2SA30, 2x 2SA31, 2x 2SA32

Vorhandene Unterlagen: Schaltplan

  • Schaltplan OM6

OM 6

KW-MW-Misch- und Oszillatorbaugruppe, HF-Vorstufe mit selbstschwingender Mischstufe und Ausgang für ZF.

Abstimmbereich: K 1 = 13,9 MHz bis 15,5 MHz, K 2 = 5,8 MHz bis 7,2 MHz, K 3 = 3,1 MHz bis 4,5 MHz, MW = 510 kHz bis 1600 kHz, ZF-Ausgang: 455 kHz

Stromversorgung: 9 V - 11 V

Bestückung: 2x AF 106

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1968 und 1969 (Beschreibung und Schaltplan)



  • OM9

OM 9

KW-MW-LW-Misch- und Oszillatorbaugruppe mit 9 Wellenbereichen

Abstimmbereich KW: KW 1 = 24 - 30 MHz, KW 2 = 15 - 24,5 MHz, KW 3 = 9,2 - 15,2 MHz, KW 4 = 5,1 - 9,5 MHz, KW 5 = 3 - 5,2 MHz, KW 6 = 1,6 - 3,1 MHz

Abstimmbereich MW: Mittelwelle I (Europaband) = 1070 - 2620 kHz, Mittelwelle II = 520 - 1075 kHz, Abstimmbereich LW: 150 - 350 kHz

ZF-Ausgang: 455 kHz, Stromversorgung: 12 V bei ca. 6 mA

Bestückung: 2x BF 185, BFY 39

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1968 und 1970 (Beschreibung und Schaltplan)

  • RKT100

RKT 100

KW-Baustein mit HF-Vorstufe und Audion

Wellenbereiche: 20 Meter - 40 Meter - 80 Meter (schaltbar)

Stromversorgung: 9 V bei ca. 5 mA

Bestückung: 2x AF 125

Vorhandene Unterlagen: Baumappe

  • RKT100S

RKT 100 S

6-Kreis-Empfängerbaugruppe. In Ausführung RKT 100 SG mit Gehäuse lieferbar.

Wellenbereiche: 80 Meter = 3,5 - 3,9 MHz, 40 Meter = 7 - 7,5 MHz, 20 Meter = 14,2 - 14,7 MHz

NF-Ausgang: ca. 200 mV bei 10 µV und 3,75 MHz und 30 % Modulation

Stromversorgung: 9 V bei ca. 8 mA

Bestückung: AF 106, 2x AF 126, AC 151r

Vorhandene Unterlagen: Baumappe

  • RMR100

RMR 100 II

MW-Reflex-Baustein

Abstimmbereich: 530 kHz- 1610 kHz

Stromversorgung: 9 V bei ca. 7 mA

Bestückung: OC 615, AC 152

Vorhandene Unterlagen: Baumappe

  • RMT100

RMT 100

Fünfkreis-MW-Superhetbaustein mit selbstschwingender Mischstufe , zwei ZF-Stufen und Demodulator

Abstimmbereich: 520 kHz - 1610 kHz, Stromversorgung: 9 V bei ca. 8 mA

Bestückung: 2x OC 45, OC 44

Vorhandene Unterlagen: Baumappe

  • ZF1KV

ZF 1 KV

10,7 MHz Silizium-ZF-Verstärker mit Rauschsperre, Anschluß für AFC, Feldstärken- und Ratiomittenanzeige

Bandbreite: 220 kHz, Betriebsspannung: 10 V - 12 V bei ca. 12 mA, Gesamtverstärkung: mindestens 66 dB, NF-Ausgang: 600 mVss bei 50 kHz Hub und 1000 Hz

Bestückung: 3x BF 184, BC 179B

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1968 und 1968 (Beschreibung und Schaltplan)

  • ZF1000A Baumappe

ZF 1000 A

AM-ZF-Verstärker

Stromversorgung: 12 V

Bestückung: 3x AF 137, AC 125

Vorhandene Unterlagen: Schaltplan, Bestückungsplan

  • ZF1000A3

ZF 1000 A 3

MW-ZF-Baugruppe mit Anschluß für Feldstärkeanzeige, Handregelung, BFO und NF-Filter

Eingangsfrequenz: 455 kHz, Verstärkung: 60 dB, Bandbreite 9 kHz +- 10 dB, Stromversorgung: 9 V - 12 V

Bestückung: 3x AF 126, BC 109C

Vorhandene Unterlagen: Scan aus Jahrbuch 1968 (Beschreibung und Schaltplan)

  • RCV87

RCV 78

2 m - Konverter

Eingang: 240 Ohm symmetrisch oder 60 Ohm asymmetrisch, ZF-Ausgang: 22 MHz - 24 MHz (optional 28,5 MHz - 30 MHz), Bandbreite: ca. 1,9 MHz

Betriebsspannung: 10 V bis 12 V

Bestückung: 2x BFX 62, BF 184

Vorhandene Unterlagen: Scan aus Jahrbuch 1969 (Beschreibung und Schaltplan)

  • 6004-EG 90

6004-EG

Elektronischer Gong, langsam abklingende Dreitonfolge

Stromversorgung: 9 V Batterie

Eingang: Taster oder Anschluss an die bestehende Klingelanlage statt der Klingel über RC-Glied

Bestückung: SAB0601

Vorhandene Unterlagen: Baumappe

  • ElektronOrgel

Elektronische Orgel

Monophoner Klangerzeuger mit Drucktasten in Klavieranordnung

Frequenzumfang: über 2 Oktaven

Stromversorgung: 3 V Heizung, 50 V Anode

Bestückung: RV2,4P700, Trafo 1:1

Vorhandene Unterlagen: Scan aus Jahrbuch 1955 (Beschreibung und Schaltplan)



  • EMG28

EMG 28

Elektronischer Melodien-Generator für 25 populäre Melodien und Gong-Klänge, 8 Melodien fix an Eingänge zugeordnet

Stromversorgung: 9 V Batterie, 0,35 µA Ruhestrom, 55 mA Betrieb

Bestückung: BC 546B, 3x BC 556, 2x BC 517, AY-3-1350

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Rimaphon 2

Rimaphon

Elektronisches monophones Musikinstrument mit umschaltbaren Klangfarben

Frequenzumfang: 5 1/2 Oktaven (48 Hz bis 2304 Hz), Ausgang: 200 mV bis 2 V je nach Klangfarbe

Klangfarben: Flöte, Streicher, Saxophon, Trompete, Fagott, Tuba

Stromversorgung: 110 / 125 / 220 V Netzspannung

Bestückung: ECC83, EBC11, EF13

Vorhandene Unterlagen. Baumappe

  • Röhrensummer

Röhrensummer

Röhrensummer zum Morsen und Prüfen

Stromversorgung: 4,5 V Taschenlampenbatterie

Bestückung: 084 oder A408 oder L410

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1938 und 1939 (Beschreibung und Schaltplan)

  • CSC4

CSC 4

Vierzahlen-Codeschloß, frei programmierbar

Stromversorgung: 6 V bis 15 V, Ruhestrom 15 µA, Laststrom: 150 mA maximal, Haltezeit: ca. 2 Sekunden

Bestückung: BC 107, BD 139, CD 4082, 2x CD4098

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1982, 1988 und 1989 (Beschreibung und Schaltplan), Scan der Leiterplatte



  • CSM8 2

CSM 8

Morse-Codeschloß zum Anschluß an bestehende Klingeltaster ö ä. mit 2 Ausgängen

1 bis 8 Tastendrücke definierter Dauer öffnen das Schloß. Zeiten: kurz = 0,5 s, lang = 1,5 s

Ausgang 1: Relaiskontakt 1 x UM / 60 V / 1 A, Ausgang 2: offener Kollektorausgang 24 V / 100 mA maximal.

Stromversorgung: 9 V

Bestückung: BC 517, 2x BC 546B, CD 4011, CD 4015, 2x CD 4063, CD 4098

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • PID

PID

Personen-Infrarot-Detektor-Modul

Empfindlichkeit: +- 5°C Temperaturdifferenz zur Umgebung, Reichweite: ca. 7 Meter, Richtcharakteristik: Keule

Betriebsarten: Reaktion auf "wärmer", Reaktion auf "kälter", Reaktion auf "wärmer" oder "kälter"

Stromversorgung: 11 V bis 15 V, 10 mA Ruhe, 40 mA aktiv. Ausgang: potentialfreier Relaiskontakt maximal 8 A / 300 W

Bestückung: 2x BC 546B, 78L05, 78L09, PID 11, LM324C

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1988 und 1989 (Beschreibung und Schaltplan)

  • Dämmerungsschalter

Dämmerungsschalter

Lichtempfindlicher Schalter mit einstellbaren Helligkeitsschaltwerten

Stromversorgung: 220 V Netzspannung

Bestückung: AC 151 (TF 65), AC 120 (AC 152), PW 608S

Vorhandene Unterlagen: Scan aus Jahrbuch 1964 (Beschreibung und Schaltplan)

  • Lichtschalter

ELS 1

Elektronischer Lichtschalter

Fotozelle mit Thyratron und Schaltrelais

Stromversorgung: 110 v oder 220 V Netzspannung, 6 Watt Stromverbrauch

Bestückung: 3545, PL21

Vorhandene Unterlagen: Scan aus Jahrbuch 1958 (Beschreibung uns Schaltplan)

  • Lichtschalter empf

ELSH

Elektronischer Lichtschalter hoher Empfindlichkeit

Fotozelle mit Verstärkerstufe, Thyratron und Schaltrelais

Stromversorgung: 220 V Netzspannung

Bestückung: 90CV, EF86, 85A2, PL21

Vorhandene Unterlagen: Scan aus Jahrbuch 1962 (Beschreibung und Schaltplan)

  • Fotorelais

Fotorelais

Lichtempfindlicher Schalter mit Cadmium-Sulfid-Fotozelle und Relaisröhre

Stromversorgung: 220 V Netzspannung (über Trenntrafo!)

Bestückung: ORP 60, Z805U

Vorhandene Unterlagen: Scan aus Jahrbuch 1962 (Beschreibung und Schaltplan)

  • Gabellicht

Gabellichtschranke

Miniatur-Gabellichtschranke mit Spezialglühlampe (Lebensdauer mindesten 50000 Stunden) und Siliziumdiode mit nachgeschaltetem Verstärker (Zukaufprodukt)

Stromversorgung: 4,2 V Wechselspannung für den Sender, 24 V Gleichspannung (ungesiebt) für den Empfänger

Vorhandene Unterlagen: Scan aus Jahrbuch 1967 (Beschreibung)

  • IRS IRE01

IRx 01

Einkanal-Infrarot-Fernsteuerung

Sendemodul IRS 01: Stromversorgung 9 V Batterie. Bestückung: BC 875, CD 4011

Vorverstärker IRE 01: Stromversorgung: vom IRE 01. Bestückung: BC 414C, TDA4050

Schaltstufe IRA 01: Stromversorgung: 220 V Netzspannung, Relais: 1 x UM / 250 V / 8 A / 100 W / 500 VA, Bestückung: BC 337, CD4011, CD4027, CD4098, 7812

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1985 bis 1988 (Beschreibung), Scan aus Siemens-Datenbüchern

  • IRS08

IRx 08

Infrarot-Fernschaltsystem mit 8 Kanälen

Reichweite: 15 Meter, Trägerfrequenz: 25 kHz, Puls-Code-Modulation

Stromversorgung Sender IRS 08: 9 V Batterie, Bestückung: BC 337B, BC 546B, 2x BC 636, SLB3801

Stromversorgung Empfänger IRE 08: 18 V bis 24 V, Bestückung: BC 550C, SFH 205, CD4043, 2x ULN2004, SLB3802, 78L15

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1987 bis 1989 (Beschreibung und Schaltplan IRE08), Scan aus Siemens-Datenbüchern

  • Lichtschranke

Miniaturlichtschranke

Miniatur-Lichtschranke mit Spezialglühlampe (Lebensdauer mindestens 20000 Stunden) und Siliziumdiode mit nachgeschaltetem Verstärker (Zukaufprodukt)

Stromversorgung: 2,3 V Wechselspannung für den Sender, 24 V Gleichspannung (ungesiebt) für den Empfänger

Beim Unterbrechen des Lichtstrahls fällt das Relais ab!

Vorhandene Unterlagen: Scan aus Jahrbuch 1967 (Beschreibung)

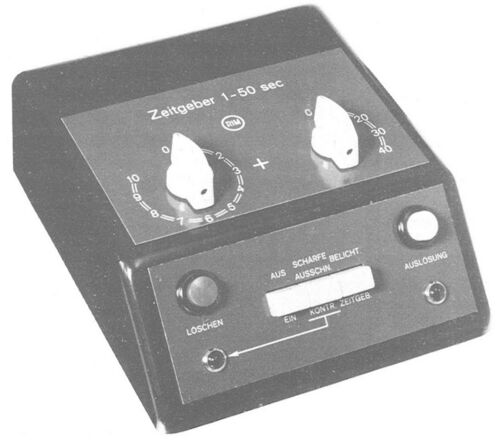

  • Zeitgeber A

Zeitgeber A

Volltransistorisierte monostabile Multivibrator-Kippschaltung, ideal als Belichtungszeitgeber in der Dunkelkammer

Einstellbare Schaltzeiten: 1 bis 50 Sekunden in Sekundenschritten, Löschtaste, Taster für EIN/AUS, Scharfstellen, Dunkelkammerlicht

Bestückung: 2x AC 151 oder 2x TF 65/30

Vorhandene Unterlagen: Baumappe

  • Zeitschalter1

Zeitschalter

Elektronisches Schaltgerät zur beliebigen Wiederholung gewählter Schaltzeiten

Stromversorgung: 220 V Netzspannung (über Trenntrafo!)

Bestückung: PL21

Vorhandene Unterlagen: Scan aus dem Jahrbuch 1958 (Beschreibung und Schaltplan)

  • ZG1

ZG 1

Großbereichs-Zeitschalter

Zeitbereich: 0,5 s bis 3,5 Stunden

Stromversorgung: 12 V bis 15 V, 15 mA Ruhe bzw. 55 mA aktiv. Relaiskontakt: 1 x UM, 250 V / 8 A / 100 W / 500 VA

Bestückung: BC 556, XR2242

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1982, 1988, 1989 (Beschreibung und Schaltplan)

  • ZG2

ZG 2

Programmierbarere digitaler Langzeit-Timer

Netzfrequenz als Zeitbasis, binär programmierbar über Federhaken-Schalter, 3 Betriebsarten: Einschaltverzögerung, Ausschaltverzögerung, astabiler Multivibrator

Stromversorgung: 220 V Netzspannung, potentialfreier Relais-Ausgang: 250 V / 8 A / 100 W / 500 VA

Bestückung: BC 338, 3x BC 546B, BC 556B, 2x SAB0529

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1988 und 1989 (Beschreibung, KEIN Schaltplan)

  • ZSR8

ZSR 8

Zeitschalter mit Relaisröhren

Zeitbereich: 15 ms bis 10 s

Bestückung: 2x 90C1, Z803U

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1962 und 1963 (Schaltplan)

  • ZT10

ZT 10

Zeitschalter-Baueinheit

Zeitbereich: 0,1 min bis 10 min

Stromversorgung: 20 V bis 26 V bei 70 mA

Bestückung: 2x BC 107

Vorhandene Unterlagen: Baumappe

  • Sprechanlage2

Sprechanlage

Wechselsprechanlage mit einer Hauptstell, drei Nebenstellen und Netzteil

Stromversorgung: 220 V Netzspannung

Bestückung: ECC83, EL95, Selen

Vorhandene Unterlagen: Baumappe

  • Magnet1

Magnetschalter

Allseitig vergossener Magnetschalter mit Umschaltkontakt (Zukaufprodukt)

Kontaktbelastung: maximal 75 W bei Gleichspannung oder 150 VA bei Wechselspannung

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1967 und 1968

  • Deckel klein

ExBaKa

Radio-Experimentier-Baukasten

8 modernste Schaltungen nachbauen ohne Löten!

1. Einfacher Detektor mit Diode,

2. der gleiche Versuch mit abgestimmtem Schwingkreis,

3. Versuch 2 mit einem Transistor als Diode,

4. Detektor mit Transistorverstärker,

5. wiedergabemäßige Verbesserung der Schaltung 4 durch einen Transformator,

6. Erweiterung des Detektor mit HF-Transistor zum Audion,

7. Audion mit Transistorverstärkung,

8. Tongeneratorschaltung für Prüfzwecke und zum Üben der Morsezeichen.

Bestückung: NF-Flächentransistor, HF-Flächentransistor, Germanium-Diode, Widerstände, Kondensatoren

Vorhandene Unterlagen: Handbuch

  • Vorderseite kl

Radio-Industrie GmbH 1925

Der Katalog 1925 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1936

Das Bastel-Jahrbuch 1936 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1937

Das Bastel-Jahrbuch 1937 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1938

Das Bastel-Jahrbuch 1938 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1939

Das Bastel-Jahrbuch 1939 liegt komplett als Scan vor.

  • Vorderseite

Katalog 1949

Der Katalog 1949 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1950

Das Bastel-Jahrbuch 1950 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1951

Das Bastel-Jahrbuch 1951 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1952

Das Bastel-Jahrbuch 1952 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1953

Das Bastel-Jahrbuch 1953 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1954

Das Bastel-Jahrbuch 1954 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1955

Das Bastel-Jahrbuch 1955 liegt komplett als Scan vor.

  • Vorderseite

Bastel-Jahrbuch 1956

Vom Bastel-Jahrbuch 1956 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastel-Jahrbuch 1957

Vom Bastel-Jahrbuch 1957 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastel-Jahrbuch 1958

Vom Bastel-Jahrbuch 1958 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • 59 Vorderseite

Bastel-Jahrbuch 1958/59

Vom Bastel-Jahrbuch 1958/59 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastelbuch 1960

Vom Bastelbuch 1960 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastelbuch 1961

Vom Bastelbuch 1961 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastelbuch 1962

Vom Bastelbuch 1962 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastelbuch 1963

Vom Bastelbuch 1963 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastelbuch 1964

Vom Bastelbuch 1964 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastelbuch 1965

Vom Bastelbuch 1965 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastelbuch 1966

Vom Bastelbuch 1966 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

Bastelbuch 1967

Vom Bastelbuch 1967 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1968

Vom Katalog 1968 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1969

Vom Katalog 1969 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1970

Vom Katalog 1970 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1971

Vom Katalog 1971 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1972

Vom Katalog 1972 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1973

Vom Katalog 1973 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1974

Vom Katalog 1974 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1975

Vom Katalog 1975 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1976

Vom Katalog 1976 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1977

Vom Katalog 1977 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1978

Vom Katalog 1978 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1979

Vom Katalog 1979 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1980

Vom Katalog 1980 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1981

Vom Katalog 1981 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1982

Vom Katalog 1982 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1983

Vom Katalog 1983 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1984

Vom Katalog 1984 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1985

Vom Katalog 1985 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1986

Vom Katalog 1986 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1987

Vom Katalog 1987 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1988

Vom Katalog 1988 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Vorderseite

RIM electronic 1989

Vom Katalog 1989 liegen nur die Bausatz-Seiten als Scan vor, Scans einzelner Seiten des Katalogteiles sind jederzeit möglich.

  • Halbleiter

Produktgruppenheft Halbleiter 1990

Das Produktgruppenheft 1990 ist in der Sammlung vorhanden. Scans einzelner Seiten ist jederzeit möglich.

  • NF-Technik

Produktgruppenheft NF-Technik 1991

Das Produktgruppenheft 1991 ist in der Sammlung vorhanden. Scans einzelner Seiten ist jederzeit möglich.

  • Mechanik

Produktgruppenheft Mechanische Bauelemente 1991

Das Produktgruppenheft 1991 ist in der Sammlung vorhanden. Scans einzelner Seiten ist jederzeit möglich.

  • Messgeräte

Produktgruppenheft Messgeräte 1991

Das Produktgruppenheft 1991 ist in der Sammlung vorhanden. Scans einzelner Seiten ist jederzeit möglich.

  • Stecksysteme

Produktgruppenheft Stecksysteme und Gehäuse 1991

Das Produktgruppenheft 1991 ist in der Sammlung vorhanden. Scans einzelner Seiten ist jederzeit möglich.

  • BG2

Bandtongerät

Das Bandtongerät hieß ursprünglich Tonbandgerät. Diese Warenbezeichnung war jedoch durch Telefunken geschützt. Daher musste Radio-RIM in den Baumappen die Bezeichnung "Tonbandgerät" schwärzen und durch "Bandtongerät" ersetzen.

Es ist eine Kombination aus Tonbandgerät und Plattenspieler. Der Plattenteller wird direkt von der Tonachse mit 78 UpM angetrieben, was die hohe Bandgeschwindigkeit von 40 cm/s erklärt.

Stromversorgung 220 V Allstrom

Bestückung: CL4, 2x EF12, CY1 oder CY2

Vorhandene Unterlagen: Baumappe "Bandtongerät"

  • Schaltplan Verstärker

Einbau-NF-Teil (1953)

Einbau-NF-Teil für Tonbandgeräte und Plattenspieler

Aufbau auf Alu-Winkel, zweistufiger NF-Verstärker, Sprechleistung: ca. 3 Watt. Stromversorgung: bestehendes Netzteil, wenn die negativen Vorspannungen vin -1,5 v und -3,5 V gewährleistet sind. Optional ist ein passendes Netzteil lieferbar.

Bestückung: ECL113, evtl. Selen

Vorhandene Unterlagen: Scan aus Jahrbuch 1953 (Beschreibung uns Schaltplan)

  • Kombinationsmöglichkeiten 1953

Einbauverstärker

Tonband-Einbauverstärker in 3 Ausführungen:

I. Zwei Köpfe, Löschmagnet, ohne Netzteil. 2 NF-Stufen, 1 Oszillator-Stufe. Bestückung: ECC40, 6C5. Heizung 6,3 V bei 0,9 A, Anode 250 V bei 11 mA

II. Kombinierte Köpfe (Gleichstrom, auch Wechselstrom). Zweistufiger Entzerrer, 2. Stufe als HF-Generator umschaltbar. Bestückung: UAF42, UL41, UY41. Hör-Sprechkopf mit 75 - 100 mHy, Löschkopf mit ca. 1,5 mHy. Frequenz: ca. 60 kHz, Stromversorgung: Allstrom

III. 3 Köpfe für Wechselstrom. Zweistufiger Entzerrer, getrennter HF-Generator. Bestückung: 2x EL804, EL41. Stromversorgung 110/220 V Netzspannung.

Vorhandene Unterlagen: Scan aus Jahrbuch 1953 (Beschreibung, KEINE Schaltpläne)

  • Knirps

Knirps

Tonband-Aufsatz auf einen Plattenspieler. Die Tonrolle wird vom Plattenspielermotor mit 33 1/3 oder 45 UpM angetrieben.

Vorhandene Unterlagen: Scan aus Jahrbuch 1953 (Beschreibung)

  • Magnetton

Magnetton I

Film-Magnettonanlage zur Vertonung von 8mm - Filmen nach dem Randspurverfahren.

Präzisions-Magnettonadapter mit Schwungrad, Tonrolle und Doppelpendelrolle zur Vermeidung von Tonschwankungen. Spezialvorverstärker in Flachbautechnik zur Aufnahme und Wiedergabe in Verbindung mit einem Rundfunkempfänger mit Mikrofon- und Tonträgereingang.

Frequenzbereich: 50 Hz bis 7 kHz bei 6,8 cm Filmgeschwindigkeit (18 Bilder pro Sekunde)

Stromversorgung: 110 V / 220 V Netzspannung

Bestückung: EF86, ECC83, EM84, EC92

Vorhandene Unterlagen: Baumappe, Prospekt

  • Melodie I

Melodie I

Bandtongerät mit zwei Geschwindigkeiten (38 cm/s und 19 cm/s) durch auswechselbare Tonrolle, Antriebsmotor mit Metallritzel

Bandlänge: maximal 900 Meter, Spieldauer 37 Minuten bzw. 1 Stunde 15 Minuten, auch als Plattenspieler verwendbar.

2 Ausführungen für Wechsel und Allstrom.

Bestückung Wechselstrom: 2x EF40, EL41 und EZ40, Selen

Bestückung Allstrom: UAF42, UL41 und UY41

Vorhandene Unterlagen: Baumappe

  • Melodie II

Melodie II

Verkleinerte Version des Melodie I, Betrieb an Wechselstrom oder Allstrom durch geänderte Bestückung möglich, auch als Plattenspieler verwendbar.

Bandlänge: maximal 1000 Meter bei Einbau in einen Koffer, 350 Meter ohne Koffer (Filmspulen), Spieldauer bei 1000 Meter: 42 Minuten bzw. 2 Stunden Minuten,

Bestückung Wechselstrom: 2x EF40, EL41 und EZ40, Selen

Bestückung Allstrom: UAF42, UL41 und UY41

Vorhandene Unterlagen: Baumappe

  • Melodie III

Melodie III

Präzisions-Laufwerk mit Halbspur-Köpfen ohne Verstärker

Bandgeschwindigkeit: 19 cm/s regelbar, Spieldauer 2 x 30 Minuten mit Normal-Plastikspulen 178 mm Durchmesser, der Motor ist für Gleich- und Wechselspannung lieferbar.

Optionaler Verstärker: für Wechselspannung Einbau-Verstärker III, für Gleichspannung Einbau-Verstärker II.

Vorhandene Unterlagen: Scan des Prospektes, Scan der Schaltpläne aus Richter

  • Rimavox2G

Rimavox 2 G

Tonbandgerät mit zwei Geschwindigkeiten und Drucktastensteuerung, jetzt auch in Kofferausführung mit Lautsprecherendstufe, relaisgesteuerter Tricktaste und Bandendabschaltung lieferbar.

Bandgeschwindigkeit; 4,75 cm/s und 9,5 cm/s, Spulengröße maximal 180 mm, Endstufe 1,5 Watt Sprechleistung

Bestückung: EF86, ECC81, EL95, EC92, EM84, Selen

Vorhandene Unterlagen: Baumappe 1960, Baumappe 1961

  • Rimavox54

Rimavox (1954)

Bausatz für Koffergerät mit Endverstärker, in Vollspur oder Halbspur lieferbar

Bandgeschwindigkeit: 19 cm/s und 9,5 cm/s

Stromversorgung: 110 V / 220 V Netzspannung

Vorhandene Unterlagen: Scan aus Jahrbuch 1954 (Beschreibung, KEIN Schaltplan)

  • RIMAVOX55c

Rimavox (1955)

Bausatz für mit Endverstärker in verbesserter Qualität, als Einbaugerät (ohne Verstärker) oder Koffergerät (mit Endverstärker) lieferbar

Bandgeschwindigkeit: 19 cm/s und 9,5 cm/s, Frequenzumfang: 40 Hz bis 12 kHz bei 19 cm/s

Stromversorgung: 110 V / 220 V Netzspannung

Einbaugerät: Eingang  bis 20 V an 10 kOhm, Ausgang 200 mV an 100 kOhm. Bestückung: ef804, 6SN7, Selen

Koffergerät: Eingang 100 mV an 500 kOhm, Mikrofon 2 mV an 1 MOhm, Ausgang 2 Watt an 4 Ohm, Bestückung: EF804, 6SN7, ECL113, Selen

Vorhandene Unterlagen: Baumappe, Prospekt

  • RimavoxD

Rimavox D

Bausatz für Koffergerät mit Endverstärker und Drucktastensteuerung

Bandgeschwindigkeit: 19 cm/s und 9,5 cm/s

Stromversorgung: 110 V / 125 V / 220 V / 240 V Netzspannung

Eingänge: Mikrofon und TA/TB, Ausgänge TA/TB und 5 Ohm, ca. 3 Watt

Bestückung: EF804, 2x ECL82, EM71, Selen

Vorhandene Unterlagen: Baumappe

  • Smaragd

Smaragd

Tonband-Koffergerät mit elektromagnetischer Drucktasten-Steuerung von Tonrolle und Kupplungen

Bandgeschwindigkeit: 19 cm/S, Frequenzgang: 40 Hz bis 15 kHz

Stromversorgung: 110 V / 127 V / 150 V / 220 V / 240 V Netzspannung

Eingänge: 2,5 mV - 400 mV für Mikrofonaufnahmen, 40 mV - 2,5 V für Rundfunkaufnahmen bzw. Tonabnehmer

Ausgänge: 1,5 V unsymmetrisch an 5 kOhm, 3 Watt an 5 Ohm

Bestückung: EF86, ECC81, EL84, EM11

Vorhandene Unterlagen: Prospekt

  • Phonobaukasten

Phonobaukasten

Der Phonobaukasten enthält:

Motoraggregat (komplett zusammengebaut) mit 3 Geschwindigkeiten (78 - 45 - 33 1/3 UpM), 2-poliger Asynchronmotor, selbstanlaufend, selbstschmierende Sinterlager, für Wechselstrom 110/220 Volt, 50 Hz, Leistungsaufnahme ca. 12 Watt.

Plattenteller 200 mm Durchmesser, ca. 460 g, Achse in Bronzelager laufend, beflockt mit hellgrauer Textilfaser.

Tonarm mit Sockel und Auflagestütze. Hochwertiges Doppel-Kristallsystem "Ronette" mit 2 Saphiren, Frequenzbereich 30 Hz bis 12 kHz, Auflagegewicht ca. 8 g.

Plattenadapter, elfenbeinfarbiger Kunststoff, für 45er-Platten mit 38 mm Mittelloch

Drehzahlschild

Montageanweisung und Bohrschablone für Montageplatte

Optional: passender Koffer

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1957 bis 1961 (Beschreibung )

  • PhonoKoffer

Phono-Koffer

3D-Kofferverstärker zur Schallplattenverstärkung mit 1 dynamischen und 2 Piezo-Lautsprechern.

Zweistufiger Verstärker, Frequenzbereich: 30 Hz bis 14 kHz, Sprechleistung: 3 Watt, Stromversorgung: 110 V, 127 V, 150 V, 220 V bei 25 Watt

Bestückung: PCL81

Vorhandene Unterlagen: Scan aus Jahrbuch 1957 (Beschreibung und Schaltplan)

  • PhonoVerstärkerkoffer

Phono-Verstärkerkoffer

Verstärkerkoffer-Baukasten zum Selbstbau eines Phonokoffers

4 Geschwindigkeiten, Kristalltonabnehmersystem, einstufiger Verstärker mit gedruckter Schaltung, perm. dynamischer Lautsprecher. Lautstärkeregler mit Netzschalter und Tonblende.

Stromversorgung: nur 220 V Netzspannung

Bestückung: EL84, Selen

Vorhandene Unterlagen: Scan aus Jahrbuch 1960 (Beschreibung, KEIN Schaltplan)

  • AWS65

AWS 65

Automatische Messwertaufzeichnung und Auswertung mit 8 Kanälen für den EPC 65.

Verwendung: Wetterstationen oder allgemeine Geber mit Ausgangsspannung 0 V bis 1 V

Folgende Sensormodule sind direkt anschließbar: FE 1, TE 1, LU 1, BA 1, WR 1, WV 1

Anzeige: 4-stelliges LED-Display für die Werte, 8 LED für die Kanalnummern

Meßrate: 2 bis 10 Sekunden, oder manuell bzw. extern getriggert, Meßauflösung: 0,1 %

Speicherrate: 2 Sekunden bis 24 Stunden je nach Meßrate, Speicherbreite: 8bit, Speichertiefe: 1536 Meßwerte bei 2 KB RAM, 7680 Meßwerte bei 8 KB RAM (Option 1), 32256 Meßwerte bei 32 KB RAM (Option 2)

Serielle Schnittstelle: RS 232 mit TTL-Pegel, 300 Baud, 8 Datenbits und 1 Stoppbit

Stromversorgung: 8 V bis 12 V bei 400 mA (AWS 65 plus EPC 65)

Bestückung: 6x BC 327, BC 337, TAE2453A, DM7447, DM74LS42, 4x D350PA

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Applikation, Basic-Listing)

  • GS1

GS 1

Grenzwert-Schalter für die RIM-Wettermodule

Eingangsspannung: 0 V bis 1 V ( 3 V maximal), Schaltschwelle: 0,05 V bis 1 Volt, Hysterese: 0 V bis 0,5 V (schwellenabhängig), Eingangsimpedanz: 100 kOhm

Ausgänge: offener Collector, low aktiv, maximal 30 V bei 1 A

Spannungsversorgung: 9 Volt bei 5 mA

Bestückung: 2x BD 675, LM324, 78L05

Vorhandene Unterlagen. Baumappe, Scan der Leiterplatte

  • BA1

BA 1

Barometer-Modul

Meßbereich: 850 bis 1100 hPa, Ausgangsspannung: 0 V bis 1 V, Umsetzfaktor: 4 mV pro hPa

Stromversorgung: 9 V bei ca. 10 mA

Bestückung: LM324N, KPY10, 78L05

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1986 bis 1989 (Beschreibung und Applikation), Scan aus Siemens-Datenbuch

  • DTM100

DTM 100

Elektronischer Temperaturmesser mit Digitalanzeige

Meßbereich: -50 bis +150°C, Linearitätsabweichung: maximal 1 % (+40 bis +120°C), Fehlanzeige: maximal 1/2 Digit

Anzeigeumfang: 3 1/2 Stellen, 1 Kommastelle mit Dezimalpunkt

Betriebsspannung: 9 Volt

Vorhandene Unterlagen: Baumappe

  • DTS100

DTS 100

Digitale Temperaturmeßgerät mit Schaltausgängen

Meßbereich: -50 bis + 150°C, Anzeige -199 bis +199, Genauigkeit: besser 1 %

Programmierung: 2 1/2 Stellen BCD für den Schaltpunkt, +-2/4/8/20/40/80°C für Hysterese

Ausgänge: je 1 x UM, 250 V / 8 A / 100 W / 500 VA oder offene Kollektoren, maximal 40 V bei 100 mA

Stromversorgung: 220 V Netzspannung bei 5 Watt oder 12 V unstabilisiert bzw. 9 V stabilisiert bei 400 mA

Bestückung: 5x BC 546B, AY-3-12, 4x HD1131, KTY10

Vorhandene Unterlagen: Baumappe

  • EHM100 kl

EHM 100

Elektronisches Hygrometer, Anzeige mit Analog-Instrument

Meßbereich: 10 % bis 90 % relative Feuchte, Genauigkeit: +- 5 % relative Feuchte, Betriebstemperaturbereich: 0 Grad bis 60 Grad, Ansprechzeit kleiner 5 Minuten

Hysterese: 5 % relative Feuchte (bei einem 10 % - 90 % - 10 % - Zyklus)

Stromversorgung: 9 V bei ca. 5 mA

Bestückung: 2x CD4001, 78L05, Valvo Feuchte-Sensor

Vorhandene Unterlagen: Baumappe

  • FE1

FE 1

Elektronisches Hygrometer

Meßbereich: 25 % bis 95 % relative Feuchte, Ausgangsspannung: 0,25 v bis 1 V, Linearität: 5 % relative Feuchte, Umsetzfaktor: 10 mV pro 10 % relative Feuchte

Hysterese: 5 % relative Feuchte (bei einem 10 % - 90 % - 10 % - Zyklus)

Stromversorgung: 9 V bei ca. 8 mA

Bestückung: 2x CD4001, 78L05, Valvo Feuchte-Sensor

Vorhandene Unterlagen: Scan aus Jahrbüchern 1986 bis 1989 (Beschreibung), Schaltplan aus Valvo-Datenbuch

  • LU1

LU 1

Helligkeitsmodul

Meßbereich: 0 bis 50 000 Lux, Ausgangsspannung: 0 v bis 1 V, Umsetzfaktor: 2 mV pro 500 Lux, änderbar auf 2 mV pro 50 Lux

Stromversorgung: 9 V bei 6 mA

Bestückung: TAE1453A, 78L05, BPX 91B

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Radiaphon

Radiaphon

Strahlungs-Warngerät mit Transistor-Verstärker und Transistor-Gleichspannungswandler für Gamma- und Neutronenstrahlung

Anzeige: Kopfhörer

Stromversorgung: 3 V-Batterie

Bestückung: OC 71, 2x OC 120, 18503

Vorhandene Unterlagen: Baumappe

  • TE1

TE 1

Temperatur-Meßmodul

Meßbereich: -40 bis +60°C, Ausgangsspannung: 0 v bis 1 V, Umsetzfaktor: 10 mV pro °C, Linearitätsfehler: < 1%

Stromversorgung: 9 V bei 6 mA

Bestückung: TAE1453A, 78L05, BPX 91B

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • VCO8

VCO 8

Präzisions-Spannungs-Frequenz-Konverter mit galvanischer Trennung der Digitalseite

Meßspannung: 0 V bis 1 V, Eingangswiderstand: 1 MOhm, Schutz bis mindestens +-40 V, Umsetzung: 1 Hz pro mV (ohne Teiler), Frequenzbereich: 1 kHz bis 2 kHz (ohne Teiler)

Teiler: 1 zu 2 bis 1 zu 4096, Linearitätsfehler: < 0,1 %

Digitaler Eingang: 4 V bis 6 V, ca. 10 mA

Digitaler Ausgang: Uce maximal 30 V, Ice maximal 30 mA

Stromversorgung: stabile 5 V oder 8-12 V bei 40 mA

Bestückung: BC 337, TEA1453, LM331N, CD4040, CD4051, CD4520, 2x 4N37, 78L05

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • WR1

WR 1

Windrichtungs-Meßmodul

Die Windrichtung wird mittels einer Lochscheibe und Fototransistoren binär codiert überwacht und in Spannung übersetzt

Meßbereich: 0 bis 360 Grad, Auflösung: 22,5 Grad, Ausgangsspannung: 0 bis 1 V, Umsetzungsfaktor: 67 mV pro 22,5 Grad

Spannungsversorgung: 9 V bei ca. 50 mA

Länge der Windfahne: ca. 350 mm

Bestückung: 5x BPX 81, CD4042, CD4093, TAE1453A, 78L05

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten

  • WV1

WV 1

Anemometer-Modul

Ausgangsspannung: 0 V bis 1 V

Meßbereich: 0 bis 25 m/s (änderbar), Umsetzfaktor: 40 mV pro m/s

Stromversorgung: 9 V bei 35 mA

Windrad-Durchmesser: 140 mm

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1986 bis 1989 (Beschreibung und Daten)

  • FEL

FEL

Fotoelektrischer Lichtmengenmesser mit Fotozelle, Schaltverstärker und Netzteil

Stromversorgung: 110 V / 220 V Netzspannung

Bestückung: E80F, E92CC, 90CV, Selen

vorhandene Unterlagen: Scan aus Jahrbuch 1960 (Beschreibung und Schaltplan)

  • Ems-AM

AM

Zweikanal VU-Meter zur Überwachung und Aussteuerungskontrolle

Eingang: 300 mV an 1 MOhm

Stromversorgung: 27 V bei ca. 2,7 mA und 27 V bei 20 mA für Beleuchtung

Bestückung: 4x BC 109 B

Vorhandene Unterlagen: Baumappe

  • Ems-AM3 cr

AM 3

Aussteuerungsindikator mit 3 LED

Schwelle "max": von 150 mV bis 1,2 V einstellbar, Schwelle "min": von 50 mV bis 400 mV einstellbar.

Stromversorgung: 23 V bis 28 V bei 70 mA

Bestückung: 3x BC 182, µA741

Vorhandene Unterlagen: Baumappe

  • DK

DK

Dynamikkompressor

Eingangsspannung: 10 mV bis 1 V bei Sprache, 20 mV bis 1 V bei Musik an > 40 kOhm

Ausgangsspannung: 750 mV bis 1,15 V bei Sprache, 750 mV bis 1,05 V bei Musik an < 300 Ohm

Klirrfaktor: < 0,7 %, Regelbereich: > 35 dB, Verstärkung bei ausgeschaltetem Kompressor: > 45 dB

Stromversorgung: 27 V bei 20 mA

Bestückung: 4x BC 107B, 2x BC 109C, 2x BC 177B, BF 245A, BF 245B, 2x BSY 53

Vorhandene Unterlagen: Baumappe

  • EmsDU

DU

Digitaluhr mit Wecker- und Timerfunktion, Alarmsignal abschaltbar

Belastbarkeit der Relais: 1 x UM, 250 V / 8 A / 100 W / 500 VA

Stromversorgung: 220 V Netzspannung

Bestückung: 5x BC 107, S1998, 4x LD 8035, LDR 05

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • KLE10S

KLE 10 S

15 + 15 Watt Hifi-Zweikanalverstärker mit getrennter Höhen und Bassregelung

Eingangsempfindlichkeit: 300 mV bei 4 Ohm Ausgangsbelastung, 320 mV bei 8 Ohm Ausgangsbelastung (bezogen auf 1 kHz und Nennleistung) an 27 kOhm

Ausgangsleistung: 15 + 15 Watt Sinusleistung an 4 Ohm, 2 x 8 Watt Sinusleistung an 8 Ohm (bei 27 V Betriebsspannung), Lautsprecherausgang: 4 bis 16 Ohm

Frequenzgang: 18 Hz bis 40 kHz, Klirrfaktor: 0,5 %, Störabstand: 72 dB

Bestückung: 8x BC 109C, 2x BC 239C, 2x BD 136, 4x BD 435, 2x BD 436

Vorhandene Unterlagen: Baumappe



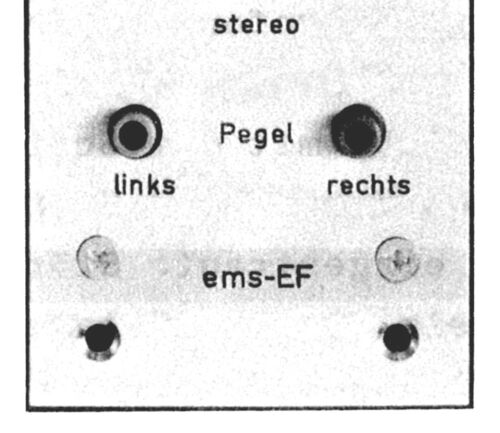

  • Ems-EF cr

EF

Eingangs- und Buchsenfeld, mit oder ohne Übertrager bestückbar

Stromversorgung und Bestückung: passiv

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • BG30E

EM 10

HiFi-Monitorverstärker mono (basierend auf BG 30 E)

Eingangsspannung: 10 mV für Nennleistung an 50 kOhm, Ausgang: 4 bis 16 Ohm

Stromversorgung: 27 V bei 0,75 A, Ausgangsleistung an 4 Ohm: 12 Watt, an 8 Ohm: 8 Watt

Bestückung: 4x BC 107B, BC 177B, 40361, MJ 900, MJ 1000

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1975 bis 1979 (Beschreibung, Bestückung- und Schaltplan)



  • EM20

EM 20

Hifi-Monitorverstärker mit hoher Empfindlichkeit in Stereo-Ausführung

Eingangsspannung: 10 mV für Nennleistung an 50 kOhm, Ausgang: 4 bis 16 Ohm

Nennleistung: 2x 10 Watt bei 4 Ohm, 2 x 6 Watt bei 8 Ohm

Stromversorgung: 27 Volt bei 1,6 A maximal

Bestückung: 8x BC 107B, 2x BC 177B, 2x BSY 54, 2x MJ 900, 2x MJ 1000

Vorhandene Unterlagen: Baumappe

  • EM50

EM 50

60/50 Watt Hochleistungs-Endstufe

Ausgangsleistung: Musik 60 Watt an 4 Ohm bei Ue = 400 mV, Sinus 35 Watt an 4 Ohm bei Ue = 350 mV, Sinus 30 Watt an 8 Ohm bei Ue = 380 mV, Sinus 15 Watt an 8 Ohm bei Ue = 400 mV

Frequenzgang: 25 Hz bis 25 kHz, Klirrgrad: < 1 % / 50 W / 4 Ohm

Stromversorgung: +- 29 Volt bei 2 A ( +- 30 V maximal)

Bestückung: BC 141/10, 3x BC 174B, 5x BC 256B, BD 137, BD 138, BDX 18, 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • EM80 100

EM 80 -100

100/80 Watt Verstärkermodul mit Hybridverstärker

Eingangsspannung: 600 mV für 80 Watt an 4 Ohm, 700 mV für 60 Watt an 8 Ohm, Eingangsimpedanz > 18 kOhm

Frequenzgang: 5 Hz bis 30 kHz +- 1 dB, Klirrfaktor: 0,3 % bei 1000 Hz

Stromversorgung: 220 V Netzspannung

Bestückung: 2x BC 107A, 2x BC 177A, MJ 2501, MJ 3001, TA8651A oder HC2500

Vorhandene Unterlagen. Scan aus den Jahrbüchern 1975 bis 1977 (Beschreibung und Schaltplan) Scan der Leiterplatte, Datenblatt TA8651A

  • Ems-FMT cr

FMT

UKW-FM-Empfänger in Miniformat für Mono- und Stereoempfang

Empfangsbereich: 87,5 MHz bis 108 MHz, Empfindlichkeit (Mono): < 5 µV

Betriebsspannung: 27 V bis 30 V bei 35 mA (Mono) bzw. 70 mA (Stereo)

NF-Ausgang: 100 mV

Bestückung mono: TBA120S III, FD1 A. Für Stereo zusätzlich MC1310P

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • HALL

Hall

Hallverstärkerbaustein zum Anschluß von Federhallsystemen

Eingang: maximal 0,15 V an ca. 50 kOhm, Ausgang: maximal 0,15 V, Gesamtverstärkung: 1

Halleinmischung: 0 - 70 %

Betriebsspannung: 20 -30 V, Stromaufnahme abhängig vom Federhallssystem, maximal 130 mA

Bestückung: 6x BC 107, 3x BC 177, 2x BSY 53

Vorhandene Unterlagen: Baumappe

  • Ems-KL cr

KL

Stereo-Klangregelbaustein mit zusätzlichem Lautstärkeregler, als Vorverstärker oder Klangregelstufe verwendbar

Eingangsempfindlichkeit je nach Verwendung durch Änderung eines Widerstandes von 30 mV bis 1,55 V anpassbar

Frequenzgang: 20 Hz bis 20 kHz, Höhenregelbereich -12 bis +15 dB bei 15 kHz, Baßregelbereich -12 bis +16 dB bei 30 Hz

Stromversorgung: 27 V bei 24 mA

Bestückung: 2x BC 107B, 2x BC 109C (mono), 4x BC 107B, 4x BC 109C (stereo)

Vorhandene Unterlagen: Baumappe



  • KLE10

KLE 10

15 Watt Hifi-Endstufenbaustein mit getrennter Höhen und Bassregelung

Eingangsempfindlichkeit: 300 mV bei 4 Ohm Ausgangsbelastung, 320 mV bei 8 Ohm Ausgangsbelastung (bezogen auf 1 kHz und Nennleistung) an 27 kOhm

Ausgangsleistung: 15 + 15 Watt Sinusleistung an 4 Ohm, 2 x 8 Watt Sinusleistung an 8 Ohm (bei 27 V Betriebsspannung), Lautsprecherausgang: 4 bis 16 Ohm

Frequenzgang: 18 Hz bis 40 kHz, Klirrfaktor: 0,5 %, Störabstand: 72 dB

Bestückung: 4x BC 109C, BC 239C, BD 136, 2x BD 435, BD 436

Vorhandene Unterlagen: Baumappe

  • Ems-KLP

KLP

Klangregelbaustein mit zusätzlichem Präsenzregler in Operationsverstärker-Technik

Eingangsimpedanz: > 50 kOhm, Verstärkung: 1, Frequenzbereich: 20 Hz bis 20 kHz +-0,5 dB, Ausgangsimpedanz: < 1 kOhm

Höhenregler: -17 bis +17 dB bei 15 kHz, Baßregler: -20 bis +20 dB bei 30 Hz, Präsenz: 0 bis +15 dB bei 2,5 kHz

Stromversorgung: 27 V bis 29 V bei 18 mA

Bestückung: BC 107B, 2x BC 109C, 4x TBA221

Vorhandene Unterlagen: Baumappe

  • Ems-KLR cr

KLR

Semiprofessionelle Zweikanal-Klangregelbaugruppe

Höhenregler: -15 bis +15 dB bei 15 kHz, Baßregler: -15 bis +15 dB bei 30 Hz

Stromversorgung: 27 V bis 28 V bei 10 mA

Bestückung: 2x BC 107B, 2x BC 177B, 10x BC 109C

Vorhandene Unterlagen: Scan aus Jahrbuch 1976 (Beschreibung und Schaltplan), Scan der Leiterplatte

  • Ems-L

L

Lautsprechermodul im ems-Raster

Lautsprecher: 4,5 Ohm, Dauerlast: 2 Watt, Korbdurchmesser: 100 mm

Vorhandene Unterlagen: Scan aus Jahrbuch 1974 (Beschreibung)

  • EmsLOR

LOR

Professionelle Lichtorgel mit "hard-soft"-Umschaltung, Aktivfiltern und Optokopplern

Eingangsspannung: 0,1 V bis 2 V / 2 V bis 20 V an 50 kOhm

Filter: Baß 20 Hz bis 180 Hz; 24 dB / Oktave, Präsenz 380 Hz bis 1800 Hz; 12 dB / Oktave, Höhen 3600 Hz bis 20 kHz, 24 dB / Oktave

Spannungsversorgung: 220 V Netzspannung, Ausgangsleistung: 3 x 400 Watt

Bestückung: 4x BC 107, 3x ORP 60, 3x FLV 117, 3x E 110, 3x ER 900, 3x T 2700D oder 40430, 10x TBA221

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Ems-MSB cr

MSB

Mono-Stereo-Basisbreitenregler mit voller Lautstärkenkompensation

Eingangsspannung: maximal 1,4 V an 20 kOhm, Klirrfaktor: 0,1 %, Verstärkung: 1, Frequenzgang: 20 Hz bis 20 kHz

Ausgangswiderstand: 4 Ohm bei 1000 Hz

Betriebsspannung: 22 V bis 28 V bei ca. 7 mA

Bestückung: BC 107B, 4x BC 109B, 4x BC 178B

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Ems-N cr

N

Schlüsselschalter-Modul

Bestückung: passiv

Vorhandene Unterlagen: Baumappe

  • Ems-NT1 cr

NT 1

Der "kleine" Netzteil-Baustein zur Versorgung der ems-Bausteine

Eingangsspannung: 220 V Netzspannung

Ausgangsspannung: 27 V bis 29 V stabilisiert bei maximal 140 mA

Bestückung: BC 174, BD 137

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1974 und 1976 (Beschreibung und Schaltplan), Scan der Leiterplatte

  • Ems-NT2

NT 2

Der "mittlere" Netzteil-Baustein zur Versorgung der ems-Bausteine

Eingangsspannung: 220 V Netzspannung

Ausgangsspannung: 27 V bis 29 V stabilisiert bei maximal 0,8 A

Bestückung: BC 141, 2N3055

Vorhandene Unterlagen: Scan aus den Jahrbuch 1974 und 1976 (Beschreibung und Schaltplan), Scan der Leiterplatte

  • Ems-NT3

NT 3

Der "große" Netzteil-Baustein zur Versorgung der ems-Bausteine

Eingangsspannung: 220 V Netzspannung

Ausgangsspannung: 27 V bis 29 V stabilisiert bei maximal 2 A

Bestückung: 40361, 2N3055

Vorhandene Unterlagen: Baumappe

  • EmsNT4

NT 4

Doppel-Netzgerät zur Versorgung der ems-Bausteine

Eingangsspannung: 220 V Netzspannung

Ausgangsspannung: 2x (20 V bis 30 V) einstellbar, 2x 2,2 A. Die Ausgänge sind galvanisch getrennt und können zur Leistungserhöhung parallel geschaltet werden.

Bestückung: 6x BC 107A, 2x BC 177A, 2x 2N3053, 2x 2N3055

Vorhandene Unterlagen: Baumappe

  • Ems-RKL5

RKL 5

5-fach Klangregelbaugruppe in Stereoausführung

Eingang: 200 mV max. an 50 kOhm, Ausgangsimpedanz ca. 10 kOhm, Verstärkung in Stellung linear = 1, Frequenzgang: 30 Hz bis 20 kHz

Filter: -12 dB bis +10 dB bei 40 Hz, -12 db bis +18 dB bei 200 Hz, 12 db bis +18 dB bei 3 kHz,12 db bis +18 dB bei 7 kHz, 12 db bis +18 dB bei 16 kHz,

Stromversorgung: 26 V bis 28 V bei ca. 90 mA

Bestückung: 16x BC 109C

Vorhandene Unterlagen: Scan aus Jahrbuch 1973 (Beschreibung und Schaltplan), Baumappe RKL 5, Scan der Leiterplatte

  • Ems-RKL50

RKL 50

5-fach Klangregelbaugruppe in Stereoausführung, verbesserte Version

Eingang: 200 mV max. an 50 kOhm, Ausgangsimpedanz ca. 10 kOhm, Verstärkung in Stellung linear = 1, Frequenzgang: 20 Hz bis 20 kHz

Filter: -12 dB bis +10 dB bei 40 Hz, -12 db bis +18 dB bei 200 Hz, 12 db bis +18 dB bei 3 kHz,12 db bis +18 dB bei 7 kHz, 12 db bis +18 dB bei 16 kHz,

Stromversorgung: 26 V bis 28 V bei ca. 100 mA

Bestückung: 2x BC 107B, 16x BC 109C

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • RKL200

RKL 200

Semiprofessioneller 20-Kanal Equalizer

Eingangsempfindlichkeit: maximal 5 V an 200 kOhm,

Ausgangsspannung: maximal 1 V am 1 V-Ausgang, 10 V am 10 V-Ausgang

Filterbreite: 0,6 Oktaven, max. Flankensteilheit: 35 dB pro Oktave

Stromversorgung: 220 V Netzspannung

Bestückung: 3x BC 413B, 40x BC 414B, BC 415B, 60x BC 416B, BF 247A, 40362, 4x 2N3053, 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten AV. FP, RP, VV

  • SKL

SKL

Semiprofessionelle Studio-Klangregelung mit Basisbreitenregler und Hallanschluß

Regelbereich Klang +-15 dB bei 30 Hz bzw. 15 kHz, maximale Ausgangsspannung: 3 V bei 3 V am Eingang, Klirrfaktor: 0,1 %

Hallanschluß: Ein- und Ausgang 1 V, Ausgangswiderstand: 100 Ohm

Stromversorgung: 27 V bis 28 V bei ca. 15 mA

Bestückung: 14x BC 109B, 2x BC 177B, BSY 54

Vorhandene Unterlagen: Baumappe

  • ST-VIB

ST-VIB

Stereo-Vibrator mit Sinus- und Rechteckgenerator

Frequenzgang: 20 Hz bis 20 kHz, Vibratorfrequenz: 1 Hz bis 30 Hz, wahlweise Sinus oder Rechteck, , Hub: 0 bis 100 %, Verstärkung: 1

Stromversorgung: 27 V bei ca. 30 mA

Bestückung: 2x BF 254C, 9x µA741

Vorhandene Unterlagen: Baumappe

  • Ems-SV cr

SV

Zwischen-, Summen-, Aufhol- und Ausgangsverstärker mit niedriger Ausgangsimpedanz

Eingang: ca. 45 mV als Aufholverstärker, 10 mV als Mischverstärker, maximal ca. 5 V an 400 kOhm, Verstärkung: maximal 15-fach

Ausgang: 775 mV als Summenverstärker, 155 mV als Mischverstärker

Stromversorgung: 27 mA, ca. 20 mA pro Kanal

Bestückung: 4x BC 107B, 2x BSY 54

Vorhandene Unterlagen: Baumappe ems, Scan der Leiterplatte

  • SVD V1

SVD

Studioverstärker mit Dynamikkompressor und Aussteuerungsanzeige in semiprofessioneller Ausführung. Kompressoreinstellung in Variante 1 über Drucktasten, in Variante 2 über Drehschalter

Umschaltbare Eingangs-Nennspannung: 1 mV an 1 kOhm / 10 mV an 10 kOhm / 100 mV an 100 kOhm / 1 V an 1MOhm

Verstärkungsfaktor 1000 / 100 / 10 / 1, Ausgangsspannung: 1 V, Ausgangsimpedanz: 50 Ohm, Frequenzgang: 20 Hz bis 20 kHz

Stromversorgung: 27 V bei 70 mA

Bestückung: 2x BC 107B, 2x BC 109C, 4x BC 177B, 4x BC 413C, 6x BC 415C, 6x BF 245B, 2x BSY 54

Vorhandene Unterlagen: Baumappe Variante Drucktaster, Baumappe Variante Umschalter

  • Ems-Tb cr

TB

Eingangsfeldbaustein für hochpegelige Tonquellen

Variante 1975: passiv

Variante 1976: Verstärkung < 1, Stromversorgung: 27 V bei 5 mA, Bestückung: 2x BC 239C

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1975 (Beschreibung), Baumappe 1976, Scan der Leiterplatte Variante 1976

  • TGM

TGM

Tongenerator und Abhörverstärker in einem Baustein

Monitorverstärker: Eingangsspannung ca. 340 mV bei ca. 800 kOhm, Leistung 2 Watt an 8 Ohm, Frequenzgang: 20 Hz bis 20 kHz +-1 dB, Betriebsspannung 24 V bis 28 V bei 250 mA

Tongenerator: Frequenz 1000 Hz, Klirrfaktor > 0,3 %, Betriebsspannung 24 V bis 28 V, Ausgangsspannung fest 5mV und 100 mV, regelbar 0 bis 250 mV

Bestückung: BC 413B, BC 327/40, BF 254, 2x BD 165, 3x TBA221

Vorhandene Unterlagen: Baumappe

  • Ems-VV cr

VV

Stereo-Vorverstärkerbaustein mit Empfindlichkeitsregler für lineare Anwendungen und als Entzerrverstärker

Eingang: 1,55 mV bis 30 mV, 25 mV bis 250 mV mit Pegelregler, Eingangsimpedanz: 20 kOhm bis 80 kOhm

Frequenzgang: 20 Hz bis 20 kHz +-0,5 dB

Bei Bestückung als Entzerrvorverstärker: Entzerrkurve laut RIAA

Ausgang: 155 mV bei 5 kOhm Last, Klirrgrad: 0,3 %

Stromversorgung: 27 V bei 18 mA

Bestückung: 6x BC 107B

Vorhandene Unterlagen: Scan aus Jahrbuch 1974_ (Beschreibung und Schaltplan), Schaltplan, Scan der Leiterplatte

  • Ems-VVL cr

VVL

Stereo-Vorverstärker für Mikrofon und magnetische Tonabnehmer mit Übersteuerungsanzeige, Weiterentwicklung des ems-VV

Eingang: 1,5 mV bis 30 mV einstellbar, 3 mV bei 1000 Hz entzerrt, Eingangsimpedanz: 25 kOhm bis 100 kOhm

Frequenzgang: 20 Hz bis 20 kHz +-0,5 dB

Ausgangsspannung: 1 V, maximal 5 V an 50 Ohm an Stift 2, 1 V über 2k2 an Stift 3, 100 mV an 47 kOhm an Stift 5, Klirrfaktor: < 0,5 %

Stromversorgung: 27 V bis 30 V bei 12 - 40  mA

Bestückung: 4x BC 107B, 2x BC 177B, 6x BC 413B

Vorhandene Unterlagen: Baumappe

  • Semis-AB

aB

Aussteuerungsbegrenzer

Begrenzerschwelle: 200 mV bis 2 V einstellbar, Frequenzgang: 20 Hz bis 20 kHz, Klirrfaktor: 0,4 %, Regelfaktor: 3 x 10 hoch -2

Stromversorgung: 25 V bis 30 V bei 47 mA

Bestückung: 12x BC 107, 6x BC 177, 2x BF 245C, 2x BSY 55, 2x µA741

Vorhandene Unterlagen: Scan aus Jahrbuch 1979 (Beschreibung und Schaltplan), Scan aus Buch "VMOS", Scan der Frontplatte



  • Semis-AM

am

Zweikanal VU-Meter zur Überwachung und Aussteuerungskontrolle

Eingang: 300 mV an 1 MOhm

Stromversorgung: 27 V bei ca. 2,7 mA und 27 V bei 20 mA für Beleuchtung

Bestückung: 4x BC 109 B

Vorhandene Unterlagen: Baumappe

  • Semis-AML

amL

Optoelektronischer Zweikanal-Aussteuerungsmesser mit Leuchtdioden-Anzeige

Eingangsempfindlichkeit: 150 mV bis 5 Volt für 100 % Aussteuerung einstellbar

Stromversorgung: 26 V bis 27 V bei 35 mA

Bestückung: 2x BC 107B, 18x BC 108 B, 4x BC 109B, 4x BC 177B, BSY 53

Vorhandene Unterlagen: Baumappe

  • Semis-AW

aw

Tonfrequenz-Aktivweiche

Filterfrequenzen: 10 Hz bis 1000 Hz, 800 Hz bis 3 kHz, 3 kHz bis 25 kHz, Verstärkung: 1:1

Eingangsspannung: 775 mV an 100 kOhm, Ausgangsspannung: 775 mV an 1 Ohm, Ausgangsstrom: 10 mA

Stromversorgung: 25 V bis 30 V

Bestückung: 10x µA741

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1977 bis 1979 (Beschreibung und Schaltplan)

  • Semis-CF cr

CF

Anschlußbaustein mit Cinch-Buchsen, aktive Einschaltverzögerung der Ausgangsbuchsen, Trigger über ~ - Anschluß des Netztrafos

Stromversorgung: 27 V bei 20 mA

Bestückung: LM358, Relais

Vorhandene Unterlagen. Scan aus Jahrbuch 1989 (Beschreibung, KEIN Schaltplan)

  • Semis-DK

DK

Dynamikkompressor

Eingangsspannung: 10 mV bis 1 V bei Sprache, 20 mV bis 1 V bei Musik an > 40 kOhm

Ausgangsspannung: 750 mV bis 1,15 V bei Sprache, 750 mV bis 1,05 V bei Musik an < 300 Ohm

Klirrfaktor: < 0,7 %, Regelbereich: > 35 dB, Verstärkung bei ausgeschaltetem Kompressor: > 45 dB

Stromversorgung: 27 V bei 20 mA

Bestückung: 4x BC 107B, 2x BC 109C, 2x BC 177B, BF 245A, BF 245B, 2x BSY 53

Vorhandene Unterlagen: Baumappe

  • Semis-DU2

DU

Digitaluhr mit Wecker- und Timerfunktion, Alarmsignal abschaltbar

Belastbarkeit der Relais: 1 x UM, 250 V / 8 A / 100 W / 500 VA

Stromversorgung: 220 V Netzspannung

Bestückung: 4x BC 107, BC 177, S1998, LD 8129, LDR 07

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten, Scan der Frontplatte

  • Semis-EF2b cr

eF 2

Eingangs- und Buchsenfeld für DIN-Buchsen

Stromversorgung und Bestückung: passiv

Vorhandene Unterlagen: Scna aus Jahrbuch 1989 (Beschreibung)

  • Semis-EM2 cr

em 2

Stereo-Monitorverstärker

Eingangsempfindlichkeit: 130 mV an 70 kOhm

Ausgangsleistung 1+1 Watt an 4 Ohm, Klirrfaktor: 0,1 %

Stromversorgung: 27 V

Bestückung: 2x TDA2002A

Vorhandene Unterlagen: Baumappe

  • Semis-EM20

em 20

Hifi-Monitorverstärker mit hoher Empfindlichkeit in Stereo-Ausführung

Eingangsspannung: 10 mV für Nennleistung an 50 kOhm, Ausgang: 4 bis 16 Ohm

Nennleistung: 2x 10 Watt bei 4 Ohm, 2 x 6 Watt bei 8 Ohm

Stromversorgung: 27 Volt bei 1,6 A maximal

Bestückung: 8x BC 107B, 2x BC 177B, 2x BSY 54, 2x MJ 900, 2x MJ 1000

Vorhandene Unterlagen: Baumappe ems

  • Semis-EM50

em 50

60/50 Watt Hochleistungs-Endstufe

Ausgangsleistung: Musik 60 Watt an 4 Ohm bei Ue = 400 mV, Sinus 35 Watt an 4 Ohm bei Ue = 350 mV, Sinus 30 Watt an 8 Ohm bei Ue = 380 mV, Sinus 15 Watt an 8 Ohm bei Ue = 400 mV

Frequenzgang: 25 Hz bis 25 kHz, Klirrgrad: < 1 % / 50 W / 4 Ohm

Stromversorgung: +- 29 Volt bei 2 A ( +- 30 V maximal)

Bestückung: BC 141/10, 3x BC 174B, 5x BC 256B, BD 137, BD 138, BDX 18, 2N3055

Vorhandene Unterlagen: Baumappe ems, Scan der Leiterplatte

  • Semis-EST24

est 24

12 + 12 Watt HiFi-Endstufeneinschub mit Netzteil

Empfindlichkeit: 220 mV an 50 kOhm, Frequenzgang: 20 Hz bis 20 kHz, Klirrfaktor: 0,5 %

Stromversorgung: 220 V Netzspannung

Bestückung: 30361, 2N3055, 2x TDA2020

Vorhandene Unterlagen: Beschreibung, Bestückungs- und Schaltplan NFK 20, Schaltplan NT 3

  • Semis-F cr

F

Fader

Frontplatte zur Aufnahme eines Schieberegler, passiv

Vorhandene Unterlagen: Scan der Frontplatte

  • Semis-FL 1984

FL und FLB

Zweikanal-Aussteuerungs-Anzeige mit Fluoreszenz-Display mit liegendem Display

Eingangsspannung: -10 bis +6 dB entspricht 250 mV bis 1,55 V für Anzeige 0 dB, Links und Rechts getrennt von außen regelbar

Eingangsimpedanz: 8 bis 10 kOhm, je nach Empfindlichkeits-Einstellung

Frequenzgang: 20 Hz bis 15 kHz

Stromversorgung: 27 V bis 30 V bei 100 mA

Bestückung: BD 139, 2x µA741, 6x LM339N, BG 41 (Z)

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Semis-FMT cr

FmT

UKW-FM-Empfänger in Miniformat für Mono- und Stereoempfang

Empfangsbereich: 87,5 MHz bis 108 MHz, Empfindlichkeit (Mono): < 5 µV

Stromversorgung: 27 V bis 30 V bei 35 mA (Mono) bzw. 70 mA (Stereo)

NF-Ausgang: 100 mV

Bestückung mono: TBA120S III, FD1 A. Für Stereo zusätzlich MC1310P

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Scan der Frontplatte

  • Semis-HED cr

HeD

Elektronisches Mono-Hall-/Echobaustein mit Eimerkettenspeichern

Eingang: 16,5 µA an 0 Ohm

Ausgang: 0 dB = 775 mV an 1 Ohm

Frequenzgang Hall: 30 Hz bis 5 kHz, Frequenzgang Echo: 30 Hz bis 2,5 kHz, Frequenzgang direkt: 5 Hz bis 20 kHz

Stromversorgung: 27 V bis 50 V bei 50 mA

Bestückung: 19x µA741, 2x 7815, 2x SAD1024, CD4011, 2x CD4013

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • Semis-HM 3 cr

Hm

Hall-Einblendungs- und Mischmodul

Leitungseingänge: 775 mV an 15 kOhm, Hallmischeingänge: 250 mV an 15 kOhm, 775 mV an 47 kOhm

Hallspeisung: 775 mV an < 1 Ohm, Hallrückführung: 775 mV an 47 kOhm

Frequenzgang: 20 Hz bis 20 kHz, Klirrfaktor: < 1 %

Stromversorgung: 24 V bis 30 V bei 32 mA

Bestückung: BC 237, 8x µA741

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Scan der Frontplatte

  • KLE10

KLe 10

15 Watt Hifi-Endstufenbaustein mit getrennter Höhen und Bassregelung

Eingangsempfindlichkeit: 300 mV bei 4 Ohm Ausgangsbelastung, 320 mV bei 8 Ohm Ausgangsbelastung (bezogen auf 1 kHz und Nennleistung) an 27 kOhm

Ausgangsleistung: 15 + 15 Watt Sinusleistung an 4 Ohm, 2 x 8 Watt Sinusleistung an 8 Ohm (bei 27 V Betriebsspannung), Lautsprecherausgang: 4 bis 16 Ohm

Frequenzgang: 18 Hz bis 40 kHz, Klirrfaktor: 0,5 %, Störabstand: 72 dB

Stromversorgung: 24 V bis 28 V bei 1 A

Bestückung: 4x BC 109C, BC 239C, BD 136, 2x BD 435, BD 436

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • KLE10S

KLe 10 S

15 + 15 Watt Hifi-Endstufenbaustein mit getrennter Höhen und Bassregelung

Eingangsempfindlichkeit: 300 mV bei 4 Ohm Ausgangsbelastung, 320 mV bei 8 Ohm Ausgangsbelastung (bezogen auf 1 kHz und Nennleistung) an 27 kOhm

Ausgangsleistung: 15 + 15 Watt Sinusleistung an 4 Ohm, 2 x 8 Watt Sinusleistung an 8 Ohm (bei 27 V Betriebsspannung), Lautsprecherausgang: 4 bis 16 Ohm

Frequenzgang: 18 Hz bis 40 kHz, Klirrfaktor: 0,5 %, Störabstand: 72 dB

Stromversorgung: 24  V bis 28 V bei 2 A

Bestückung: 8x BC 109C, 2x BC 239C, 2x BD 136, 4x BD 435, 2x BD 436

Vorhandene Unterlagen: Baumappe KLe 10, Scan der Frontplatte

  • Semis-KLP

KLP

Klangregelbaustein mit zusätzlichem Präsenzregler in Operationsverstärker-Technik

Eingangsimpedanz: > 50 kOhm, Verstärkung: 1, Frequenzbereich: 20 Hz bis 20 kHz +-0,5 dB, Ausgangsimpedanz: < 1 kOhm

Höhenregler: -17 bis +17 dB bei 15 kHz, Baßregler: -20 bis +20 dB bei 30 Hz, Präsenz: 0 bis +15 dB bei 2,5 kHz

Stromversorgung: 27 V bis 29 V bei 18 mA

Bestückung: BC 107B, 2x BC 109C, 4x TBA221

Vorhandene Unterlagen: Baumappe

  • Semis-KLR cr

KLr

Semiprofessionelle Zweikanal-Klangregelbaugruppe

Höhenregler: -15 bis +15 dB bei 15 kHz, Baßregler: -15 bis +15 dB bei 30 Hz

Stromversorgung: 27 V bis 28 V bei 10 mA

Bestückung: 2x BC 107B, 2x BC 177B, 10x BC 109C

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Semis-KSV

ksv

Elektronischer Mono-Kreuzschienenverteiler mit 8 Ein- und 8 Ausgängen, jeder Kreuzungspunkt einzeln setzbar und per LED angezeigt. Steuerung über Digitast oder über 6-bit Datenleitung, Tasteneingabe elektronisch verriegelbar. Optional: Erweiterung auf Stereo, Akkusatz zur Datenpufferung

Eingangswiderstand: 47 kOhm, Eingangsspannung: 0 dBm (775 mV), Ausgangswiderstand: < 1 Ohm, maximaler Laststrom: 20 mA, Ausgangsspannung: 0 dBm, Frequenzgang: 20 Hz bis 20 kHz, Klirrfaktor: < 0,1 %

Stromversorgung: 220 V Netzspannung

Bestückung: 4x BC 172, BC 237, BD 165, 16x µA741, 2x CD 4011, 16x CD4016, CD4028, 8x CD4099; Stereo-Option: 16x µA741, 16x CD4016

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

  • Semis-KV cr

KV

Moderner Sammelschienen-Verstärker in "0-Ohm"-Technik

Eingangsspannung (je nach Rx): 100 mV bis 1 V, Frequenzgang: 10 Hz bis 45 kHz - 3dB, Klirrfaktor: 0,25 % bei 25 Hz, 0,1 % bei 1 kHz und 4 kHz

Nennausgangsspannung: 775 mV, maximaler Ausgangshub: 6 V ( Lastwiderstand = 1 kOhm)

Stromversorgung: 25 V bis 30 V bei 20 mA

Bestückung: 2x BC 237B, 4x SN74741L (µA 741, TBA221)

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte, Scan der Frontplatte

  • Semis-LB

LB und LBG

Lautstärke-Begrenzer, optional mit Netzteil im Gehäuse erhältlich

Begrenzung: maximal -40 dB, Begrenzerschwelle einstellbar -20 bis +5 dB, Frequenzgang: 20 bis 30000 Hz, Klirrfaktor: 0,2%

Zeitverhalten: programmabhängig, kürzeste Reaktionszeit ca. 10 ms, längste Erholzeit ca. 4 s

Stromversorgung: 24 V bis 30 V oder +-15 V bei 130 mA

Bestückung: 8x BC107B, 8x BC 177B, 7x µA 741, 2x RC 4136N, LM393P, 78L05, 7812; für Netzteil Variante LBG zusätzlich BC 174 BD 137

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • Semis-LOR2

LOr 2 = LOr 2000

Professionelle Lichtorgel mit "hard-soft"-Umschaltung, Aktivfiltern und Optokopplern, verbesserte Version mit Eingangsübertragern

Eingangsspannung: 0,1 V bis 2 V / 2 V bis 20 V an 50 kOhm

Filter: Baß 20 Hz bis 180 Hz; 24 dB / Oktave, Präsenz 380 Hz bis 1800 Hz; 12 dB / Oktave, Höhen 3600 Hz bis 20 kHz, 24 dB / Oktave

Stromversorgung: 220 V Netzspannung, Ausgangsleistung: 3 x 400 Watt

Bestückung: 4x BC 107, 3x ORP 60, 3x FLV 117, 3x E 110, 3x ER 900, 3x T 2700D oder 40430, 10x TBA221

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

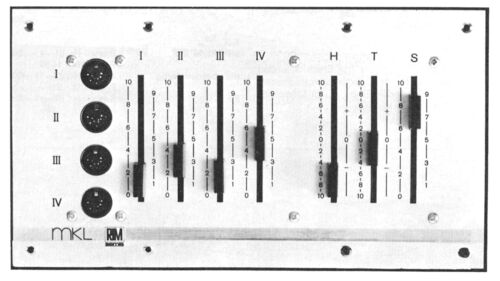

  • MKL

mKL

Mischverstärker mit fünf Eingängen. Eingänge 1 bis 4 auf Mikrofonverstärker asym. oder sym. mittels Steckkarte 1004-VV aufrüstbar

Eingänge: Mi asymmetrisch 2 mV an 47 kOhm, symmetrisch 0,2 mV an 200 Ohm, Tonträger 250 mV an 47 kOhm, Ausgangsspannung 400 mV an 47 kOhm

Stromversorgung: 20 V bis 30 V bei 6 mA (ohne Steckkarte)

Bestückung: je nach Steckkarten (2x BC 413B pro Karte). Basisleiterplatte: BC 109B, BC 177B, 4x BC 413B, BSY 54

Vorhandene Unterlagen: Baumappe aus Organist TR, Baumappe aus Herkules 150 TR, Scan der Leiterplatte

  • Semis-MSB KLR cr

mSB - KLr

Mono-Stereo-Basisbreitenregler mit voller Lautstärkenkompensation plus Semiprofessionelle Zweikanal-Klangregelbaugruppe

Eingangsspannung: maximal 1,4 V an 20 kOhm, Klirrfaktor: 0,1 %, Verstärkung: 1, Frequenzgang: 20 Hz bis 20 kHz

Höhenregler: -15 bis +15 dB bei 15 kHz, Baßregler: -15 bis +15 dB bei 30 Hz

Ausgangswiderstand: 4 Ohm bei 1000 Hz

Stromversorgung: 22 V bis 28 V bei ca. 17 mA

Bestückung: 3x BC 107B, 14x BC 109B, 4x BC 177B, 4x BC 178B

Vorhandene Unterlagen: Baumappe KLR (1977), , Baumappe MSB (1983), Scan der Leiterplatten

  • Semis-MSB cr

mSB

Mono-Stereo-Basisbreitenregler mit voller Lautstärkenkompensation

Eingangsspannung: maximal 1,4 V an 20 kOhm, Klirrfaktor: 0,1 %, Verstärkung: 1, Frequenzgang: 20 Hz bis 20 kHz

Ausgangswiderstand: 4 Ohm bei 1000 Hz

Stromversorgung: 22 V bis 28 V bei ca. 7 mA

Bestückung: BC 107B, 4x BC 109B, 4x BC 178B

Vorhandene Unterlagen: Scan aus Jahrbuch 1983 (Beschreibung, Bestückungs- und Schaltplan), Baumappe ems, Scan der Leiterplatte

  • Semis-N cr

n

Schlüsselschalter-Modul

Bestückung: passiv

Vorhandene Unterlagen: Baumappe

  • Semis-NT1 cr

nT 1

Der "kleine" Netzteil-Baustein zur Versorgung der semis-Bausteine

Eingangsspannung: 220 V Netzspannung

Ausgangsspannung: 27 V bis 29 V stabilisiert bei maximal 140 mA

Bestückung: BC 174, BD 137

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • NT2

nTZ

Der "mittlere" Netzteil-Baustein zur Versorgung der semis-Bausteine

Eingangsspannung: 220 V Netzspannung

Ausgangsspannung: 27 V bis 29 V stabilisiert bei maximal 0,8 A

Bestückung: BC 141, 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

  • NT3

nT 3

Der "große" Netzteil-Baustein zur Versorgung der semis-Bausteine

Eingangsspannung: 220 V Netzspannung

Ausgangsspannung: 27 V bis 29 V stabilisiert bei maximal 2 A

Bestückung: 40361, 2N3055

Vorhandene Unterlagen: Baumappe ems

  • NT4

nT 4

Doppel-Netzgerät zur Versorgung der ems-Bausteine

Eingangsspannung: 220 V Netzspannung

Ausgangsspannung: 2x (20 V bis 30 V) einstellbar, 2x 2,2 A. Die Ausgänge sind galvanisch getrennt und können zur Leistungserhöhung parallel geschaltet werden.

Bestückung: 6x BC 107A, 2x BC 177A, 2x 2N3053, 2x 2N3055

Vorhandene Unterlagen: Baumappe ems

  • Semis-NT5 2

nT 5

Gesplittetes Netzteil

Ausgangsspannung: +-38 V bei Leerlauf, +-32 V bei 2 A Last

Stromversorgung: 220 V Netzspannung

Bestückung: passiv

Vorhandene Unterlagen: Scan aus Jahrbuch 1977 (Beschreibung und Schaltplan), Scan der Leiterplatte

  • Semis-NT10 sw cr

nT 10

Netzteilbaustein in Schutzklasse II (ohne Schukostecker, erdfrei)

Stromversorgung: 220 V Netzspannung

Ausgangsspannung: 27 V (einstellbar) bei  450 mA maximal, Strombegrenzung: 500 mA, Störspannung: besser 0,8 mV,  Ausregelung: besser 0,1 %

Bestückung: nicht bekannt

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, KEIN Schaltplan)

  • Semis-NT20

nT 20

Netzteilbaustein in Schutzklasse II (ohne Schukostecker, erdfrei)

Stromversorgung: 220 V Netzspannung

Ausgangsspannung: 27 V (einstellbar) bei  1,8 A maximal, Strombegrenzung: 2,1 A, Störspannung: besser 0,7 mV,  Ausregelung: besser 0,1 %

Bestückung: nicht bekannt

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, KEIN Schaltplan)

  • Semis-PL cr

PL

Leuchtband-NF-Pegelanzeige in Stereoausführung

Eingangsspannung: 250 mV bis 1,55 V an 100 kOhm, Frequenzbereich: 20 Hz bis 15 kHz,

Stromversorgung: 27 v bei ca. 25 mA

Bestückung: 20x BC 327, 2x BD 136, 4x µA741

Vorhandene Unterlagen. Baumappe

  • Semis-RKL50

rKL 50

5-fach Klangregelbaugruppe in Stereoausführung, verbesserte Version

Eingang: 200 mV max. an 50 kOhm, Ausgangsimpedanz ca. 10 kOhm, Verstärkung in Stellung linear = 1, Frequenzgang: 20 Hz bis 20 kHz

Filter: -12 dB bis +10 dB bei 40 Hz, -12 db bis +18 dB bei 200 Hz, 12 db bis +18 dB bei 3 kHz,12 db bis +18 dB bei 7 kHz, 12 db bis +18 dB bei 16 kHz,

Stromversorgung: 26 V bis 28 V bei ca. 100 mA

Bestückung: 2x BC 107B, 16x BC 109C

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten

  • Semis-RKL200

rKL 200

Semiprofessioneller 20-Kanal Equalizer

Eingangsempfindlichkeit: maximal 5 V an 200 kOhm,

Ausgangsspannung: maximal 1 V am 1 V-Ausgang, 10 V am 10 V-Ausgang

Filterbreite: 0,6 Oktaven, max. Flankensteilheit: 35 dB pro Oktave

Stromversorgung: 220 V Netzspannung

Bestückung: 3x BC 413B, 40x BC 414B, BC 415B, 60x BC 416B, BF 247A, 40362, 4x 2N3053, 2N3055

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten AV. FP, RP, VV

  • Semis-SKL

SkL

Semiprofessionelle Studio-Klangregelung mit Basisbreitenregler und Hallanschluß

Regelbereich Klang +-15 dB bei 30 Hz bzw. 15 kHz, maximale Ausgangsspannung: 3 V bei 3 V am Eingang, Klirrfaktor: 0,1 %

Hallanschluß: Ein- und Ausgang 1 V, Ausgangswiderstand: 100 Ohm

Stromversorgung: 27 V bis 28 V bei ca. 15 mA

Bestückung: 14x BC 109B, 2x BC 177B, BSY 54

Vorhandene Unterlagen: Baumappe

  • Semis-ST-Vib

ST-VIB

Stereo-Vibrator mit Sinus- und Rechteckgenerator

Frequenzgang: 20 Hz bis 20 kHz, Vibratorfrequenz: 1 Hz bis 30 Hz, wahlweise Sinus oder Rechteck, , Hub: 0 bis 100 %, Verstärkung: 1

Stromversorgung: 27 V bei ca. 30 mA

Bestückung: 2x BF 254C, 9x µA741

Vorhandene Unterlagen: Baumappe

  • Semis-SV cr

SV

Zwischen-, Summen-, Aufhol- und Ausgangsverstärker mit niedriger Ausgangsimpedanz

Eingang: ca. 45 mV als Aufholverstärker, 10 mV als Mischverstärker, maximal ca. 5 V an 400 kOhm, Verstärkung: maximal 15-fach

Ausgang: 775 mV als Summenverstärker, 155 mV als Mischverstärker

Stromversorgung: 27 mA, ca. 20 mA pro Kanal

Bestückung: 4x BC 107B, 2x BSY 54

Vorhandene Unterlagen: Baumappe ems, Scan der Leiterplatte

  • Semis-SVD

SVD

Studioverstärker mit Dynamikkompressor und Aussteuerungsanzeige in semiprofessioneller Ausführung. Kompressoreinstellung über Drehschalter

Umschaltbare Eingangs-Nennspannung: 1 mV an 1 kOhm / 10 mV an 10 kOhm / 100 mV an 100 kOhm / 1 V an 1MOhm

Verstärkungsfaktor 1000 / 100 / 10 / 1, Ausgangsspannung: 1 V, Ausgangsimpedanz: 50 Ohm, Frequenzgang: 20 Hz bis 20 kHz

Stromversorgung: 27 V bei 70 mA

Bestückung: 2x BC 107B, 2x BC 109C, 4x BC 177B, 4x BC 413C, 6x BC 415C, 6x BF 245B, 2x BSY 54

Vorhandene Unterlagen: Baumappe ems

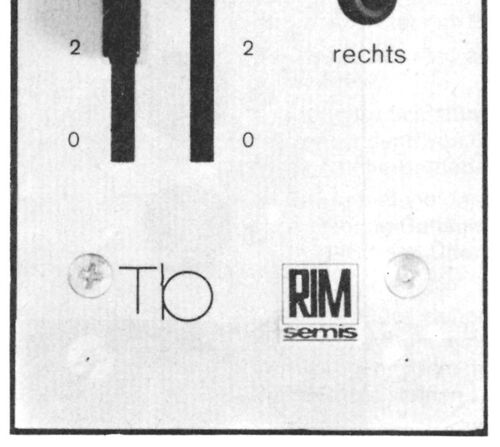

  • Semis-Tb cr

Tb

Eingangsfeldbaustein für hochpegelige Tonquellen

Verstärkung < 1, Stromversorgung: 27 V bei 5 mA, Bestückung: 2x BC 239C

Vorhandene Unterlagen: Scan aus Jarhbuch 1989 (Beschreibung, Bestückungs- und Schaltplan), Scan der Leiterplatte Variante 1976

  • TGM

TGm

Tongenerator und Abhörverstärker in einem Baustein

Monitorverstärker: Eingangsspannung ca. 340 mV bei ca. 800 kOhm, Leistung 2 Watt an 8 Ohm, Frequenzgang: 20 Hz bis 20 kHz +-1 dB, Betriebsspannung 24 V bis 28 V bei 250 mA

Tongenerator: Frequenz 1000 Hz, Klirrfaktor > 0,3 %, Stromversorgung 24 V bis 28 V, Ausgangsspannung fest 5mV und 100 mV, regelbar 0 bis 250 mV

Bestückung: BC 413B, BC 327/40, BF 254, 2x BD 165, 3x TBA221

Vorhandene Unterlagen: Baumappe

  • Semis-TS cr

TS

Summen- und Tonträger-Verstärker mit Vorhörschalter und kanalgetrennte Pegelregler

Eingangsempfindlichkeit: 200 mV bis 2 V an 47 kOhm bzw. 0 Ohm (als Summenverstärker), Verstärkung: 0 dB bis +10 dB (pegelbar)

Ausgangsimpedanz: 100 Ohm Spannungsausgang, 47 kOhm Mischausgang, Frequenzgang 20 Hz bis 20 kHz

Stromversorgung: 27 V bis 30 v bei 20 mA oder +-15 V bei 20 mA

Bestückung: BD 337/16, 2x TL082, 2x NE5532

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung und Schaltplan)



  • Semis-VKM2 cr

VKm

Vorverstärker Kompaktmodul

Eingangsempfindlichkeit: Mikrofon 2,5 mV bis 7,5 mV an 47 bis 75 kOhm, mit Mikrofonübertrager 0,25 mV bis 25 mV an 200 Ohm; Tonträger 250 mV an 47 kOhm

Klangregelbereich Bässe / Präsenz / Höhen: +- 10 dB, Frequenzgang Mikrofon: 20 Hz bis 20 kHz ohne Übertrager, 35 Hz bis 20 kHz mit Übertrager

Stromversorgung: 25 V bis 30 V bei 20 mA

Bestückung: BC 337, 4x BC413B, 7x TBA221 oder µA741

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte Regler

  • Semis-VKS cr

VKS

Stereo-Vorverstärker-Modul für die Regietechnik

Eingang Tonträger: 250 mV an 47 kOhm pegelbar, Eingang TA magnetisch: 3,5 mV an 47 kOhm nach RIAA, Frequenzgang: 30 Hz bis 20 kHz

Klangregelung: Bässe und Höhen +- 15 dB (beide Kanäle nur gemeinsam regelbar)

Ausgang: 0 dB = 775 mV an 1 Ohm, Mischausgänge: 0 dB = 775 mV an 47 kOhm

Stromversorgung: 27 V bis 30 V bei 30 mA

Bestückung: BC 337/16, 2x BC 413B, NE542, 4x µA741

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatten, Scan der Frontplatte

  • Semis-VOS

VOS

Vorrangschaltung in Zweikanal-Ausführung

Programmkanäle: Empfindlichkeit 250 mV / 500 mV / 755 mV / 1000 mV, Frequenzgang 10 Hz bis 20 kHz, Klirrfaktor: 0,03 %

Vorrangkanal: Empfindlichkeit 3 mV, maximal 12 mV, Frequenzgang 20 Hz bis 2 kHz, Klirrfaktor: 0,4 %

Stromversorgung: 27 V bei 70 mA

Bestückung: 4x BC 172, 2x BC 308, 4x E 177, LM382, 6x µA741

Vorhandene Unterlagen: Scan aus Jahrbuch 1977 (Beschreibung und Schaltplan)

  • Semis-VV sw cr

VV

Stereo-Vorverstärkerbaustein mit Empfindlichkeitsregler für lineare Anwendungen und als Entzerrverstärker

Eingang: 1,55 mV bis 30 mV, 25 mV bis 250 mV mit Pegelregler, Eingangsimpedanz: 20 kOhm bis 80 kOhm

Frequenzgang: 20 Hz bis 20 kHz +-0,5 dB

Bei Bestückung als Entzerrvorverstärker: Entzerrkurve laut RIAA

Ausgang: 155 mV bei 5 kOhm Last, Klirrgrad: 0,3 %

Stromversorgung: 27 V bei 18 mA

Bestückung: 6x BC 107B

Vorhandene Unterlagen: Scan ems-VV aus Jahrbuch 1974 (Beschreibung und Schaltplan), Schaltplan, Scan der Leiterplatte

  • Semis-VVL cr

VVL

Stereo-Vorverstärker für Mikrofon und magnetische Tonabnehmer mit Übersteuerungsindikator und Vorhör-Anschluß

Eingang: 1,5 mV bis 30 mV einstellbar, 3 mV bei 1000 Hz entzerrt, Eingangsimpedanz: 25 kOhm bis 100 kOhm

Frequenzgang: 20 Hz bis 20 kHz +-0,5 dB

Ausgangsspannung: 1 V, maximal 5 V an 50 Ohm an Stift 2, 1 V über 2k2 an Stift 3, 100 mV an 47 kOhm an Stift 5, Klirrfaktor: < 0,5 %

Stromversorgung: 27 V bis 30 V bei 12 - 40 mA

Bestückung: 4x BC 107B, 2x BC 177B, 6x BC 413B

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung und Schaltplan), Scan der Leiterplatte (Lötseite)

  • Semis-VVO cr

VVO

Stereo-Vorverstärker für Mikrofon und magnetische Tonabnehmer

Eingang: 1,5 mV bis 30 mV einstellbar, 3 mV bei 1000 Hz entzerrt, Eingangsimpedanz: 25 kOhm bis 100 kOhm

Frequenzgang: 20 Hz bis 20 kHz +-0,5 dB

Ausgangsspannung: 1 V, maximal 5 V an 50 Ohm an Stift 2, 1 V über 2k2 an Stift 3, 100 mV an 47 kOhm an Stift 5, Klirrfaktor: < 0,5 %

Stromversorgung: 27 V bis 30 V bei 12 mA

Bestückung: 2x BC 107B, 6x BC 413B

Vorhandene Unterlagen: Baumappe

  • Semis-WS sw cr

ws

Stereo-Wahlschaltereinheit mit 12 Stellungen

Vorhandene Unterlagen: Baumappe
