Serie ELA

Electric Sound VV

Vorverstärker-Steckkarte als Vor- und Trennverstärker

Eingangsspannung: maximal 700 mV an 100 kOhm, Ausgangsspannung: maximal 4 V an 5 kOhm, Frequenzgang: 50 Hz bis 50 kHz +-3 db

Stromversorgung: 30 V bis 33 V bei 5 mA

Bestückung: 2x BC 107B

Vorhandene Unterlagen: Baumappe

1004 AN-VVN

Steckbarer Universal-Vorverstärker, lötfrei programmierbar für : Mikrofon symmetrisch, Mikrofon Asymmetrisch, Tonträger, 2 Varianten

Eingangsempfindlichkeit: Mikrofon asym. 2 mV bis 200 mV an 47 kOhm pegelbar, sym. 0,2 mV bis 20 mV an 200 Ohm, Tonträger 250 mV an 47 kOhm

Ausgang: 250 mV über 22 kOhm, Frequenzgang: 25 Hz bis 20 kHz

Betriebsspannung: 27 V bis 30 V bei 8 mA

Bestückung: 3x BC 413B

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1982 bis 1987 (Beschreibung und Schaltpläne), Scan der Leiterplatte Version 1

1004 EZV

Steckbarer Mono-Entzerr-Vorverstärker Ta magnetisch mit integriertem Schaltkreis und Klangregelung

Eingangsempfindlichkeit: 3,5 mV an 47 kOhm, Entzerrung nach DIN

Ausgang: 300 mV, 2 V maximal, Klirrfaktor: < 0,4 %

Klangregelung: Bässe und Höhen +- 14 dB

Betriebsspannung: 30 V bei 12 mA

Bestückung: TAA 861

Vorhandene Unterlagen: Baumappe

1004 GF+KL

Gitarrenfiltersteckkarte mit einstellbarer Anhebung der Höhen sowohl im Frequenzspektrum als auch im Betrag

Eingangswiderstand: 100 kOhm, Verstärkung: 20-fach, Ausgang: maximal 5 V eff an 10 kOhm

Klangregelung: Bässe und Höhen -20 dB bis + 18 dB

Betriebsspannung: 30 V bei 8 mA

Bestückung: 4x BC 107B, 2x BC 177A, 2N4304 (FET)

Vorhandene Unterlagen: Baumappe

1004 KKL

Steckbarer Knotenpunktverstärker mit dreifach-Klangregelung und Lautstärke-Summenregelung

Eingang: Knotenpunkt, Verstärkung mit Mischwiderständer 22 kOhm = 3, Ausgang: 775 mV = 0 dB an 1 kOhm

Klangregelung: Bässe, Präsenz und Höhen +-15 dB

Betriebsspannung: 27 V bis 30 V bei 20 mA

Bestückung: 2x RC 4136N

Vorhandene Unterlagen: Scan aus den Jahrbüchern 1981 bis 1989 (Beschreibung uns Schaltplan), Scan der Leiterplatte

1004 KLP

Summen-Klangregelsteckkarte mit Präsenzsteller

Eingangsimpedanz: > 50 kOhm, Verstärkung > 15-fach, Ausgangsimpedanz < 1 kOhm

Klangregelung: Baß +- 20 dB, Höhen +-17 dB

Betriebsspannung: 27 V bis 30 V bei 9 mA

Bestückung: 3x BC 107B, BC 413B

Vorhandene Unterlagen: Scan aus Jahrbuch 1975 (Beschreibung und Schaltplan), Scan der Leiterplatte

1004 LSC-NT

Steckbarer Multifunktions- und Sicherheitsbaustein

Anschlüsse für NTC zur Überwachung der Endstufen, Lautsprecherrelais, VU-Meter, stabilisierte Versorgung für Vorstufen, Gleichspannungs- und Subtonüberwachung des Lautsprecherausganges

Bestückung: BC 517, 6x BC 546, BD 677

Vorhandene Unterlagen: Scan aus Jahrbuch 1986 (Beschreibung, Schalt- und Bestückungsplan), Scan der Leiterplatte

1004 NT

Steckbare Vorstufen-Stromversorgungsplatine

Eingangsspannung: 35 bis 55 V, Ausgangsspannung: 15 bis 35 V (einstellbar), Strombegrenzung ab 80 mA

Bestückung: 2x BC 107A, 2N3053

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

1004 SU

Steckbarer Summenverstärker mit fünf Eingängen

Eingangsempfindlichkeit: 300 mV für Ua = 1,5 V an 5 kOhm, Eingangsimpedanz: > 500 kOhm, Ausgangsimpedanz: < 2 kOhm, Frequenzgang: 20 Hz bis 100 kHz +- 0,5 dB

Stromversorgung: 27 V bis 35 V bei 5 mA

Bestückung: 3x BC 413B

Vorhandene Unterlagen: Baumappe

1004 TR

Steckbare Treibersteckkarte für das System ELA 1004

Bestückung: BC 107A, BC 177A, 40406, 40407, 40408, 40409, 40410

Vorhandene Unterlagen: Baumappe

1004 TRX

Steckbare Treibersteckkarte für das System ELA 1004

Bestückung: BC 107A, BC 177A, 40406, 40407, 2x BD 237, BD 238

Vorhandene Unterlagen: Baumappe

1004 Vib

Vibratorsteckkarte mit Summen-Eingang

Vibrato-Hub: 0 dB bis 30 dB, Vibrato-Frequenz: 1,8 Hz bis 18 Hz regelbar

Eingangsspannung an den Mischeingängen: 1 V, am direkten Eingang: 100 mV

Stromversorgung: 30 V bei 14 mA

Bestückung: 3x BC 109C, 2x BC 177A, 2N5163 (FET)

Vorhandene Unterlagen: Baumappe

1004 V-KL

Steckbarer Vorverstärker mit Klangregelung, Vorverstärker und Klangregelung getrennt bestückbar

Eingangsempfindlichkeit: 3 mV bis 300 mV, Eingangsimpedanz: 15 kOhm bis 150 kOhm, Frequenzgang: 20 Hz bis 20 kHz

Klangregelbereich: Bässe +- 18 dB, Höhen +-15 dB

Betriebsspannung: 30 V bei 5 mA

Bestückung Vorverstärker: BC 109C, BC 177A; Bestückung Klangregelung: 3x BC 109C

Vorhandene Unterlagen: Baumappe

1004 VOR

Vorrangsteckkarte mit automatischer Ein- und Ausblendung des Mikrofonkanals

Programmkanäle: Empfindlichkeit 300 mV für Ua = 1V, Eingangswiderstand: 47 kOhm, Frequenzgang 20 Hz bis 20 kHz, Klirrfaktor: 0,1 %

Vorrangkanal: Empfindlichkeit 300 mV für Ua = 1V, Eingangswiderstand: 15 kOhm, Frequenzgang 20 Hz bis 2 kHz, Klirrfaktor: 0,4 %

Spannungsversorgung: 25 V bis 32 V bei 23 mA

Bestückung: BC 172, 2x E177 (FET), 4x µA 741

Vorhandene Unterlagen: Scan aus Jahrbuch 1980 (Beschreibung), Scan aus Buch WIRSUM "VMOS-Applikationen" (Beschreibung und Schaltplan)

1004 VV

Steckbarer Mikrofonverstärker mit oder ohne Symmetrie-Übertrager

Eingangsempfindlichkeit: 2 mV an ca. 50 kOhm (ohne Übertrager), 0,2 mV an 200 Ohm (mit Übertrager)

Maximale Ausgangsspannung: 3 V an 50 kOhm, Frequenzgang: 20 Hz bis 50 kHz

Stromversorgung: 27 V bis 30 V bei 1 mA

Bestückung: 2x BC413B

Vorhandene Unterlagen: Baumappe, Scan der Leiterplatte

1004 VVN

Steckbarer Eingangsverstärker für Mikrofon und Tonträger

Eingangsempfindlichkeit Mikrofon: 2 mV an 47 kOhm (ohne Übertrager), 0,2 mV an 200 Ohm (mit Übertrager), Tonträger 250 mV an 47 kOhm

Maximale Ausgangsspannung: 3 V an 50 kOhm, Frequenzgang: 20 Hz bis 50 kHz (Mi asym. und Tonträger), 35 Hz bis 16 kHz (Mi sym.)

Stromversorgung: 27 V bis 30 V bei 8 mA

Bestückung: 3x BC413B

Vorhandene Unterlagen: Scan aus Jahrbuch 1981 (Beschreibung und Schaltplan)

1004 ZV

Steckbarer Zwischenverstärker zum Einschleifen von Hall, Vibrator, Equalizer, etc.

Eingangsempfindlichkeit: je 450 mV für Ua = 775 mV an 1 kOhm, Eingangsimpedanz: > 270 kOhm

Frequenzbereich: 10 Hz bis 20 kHz

Bestückung: 2x BC 109C, 2x BC 177A

Vorhandene Unterlagen: Baumappe

1004 A

120 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Eingang 1 bis 3: 2 mV (Mikrofon), Eingang 4: 300 mV (Tonträger)

Bestückung: 3x 1004-VV, 1004-KLP, 1004-NT, 1004-TR, 4x 40636

Vorhandene Unterlagen: Baumappe

1004 AN

120 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Alle Eingänge einstellbar Mikrofon oder Tonträger

Bestückung: 4x 1004-VVN, 1004-KKL, 1004-LSC-NT, 1004-TRN, 2x 2N4032, 2x 2N4035 oder 2x MJ 4032, 2x MJ 4035

Vorhandene Unterlagen: Baumappen der Steckmodule (außer 1004-TRN !), Scan aus Jahrbuch 1984 (Beschreibung und Schaltplan)

1004 ASP

180 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Eingang 1 bis 3: 2 mV (Mikrofon), Eingang 4: 300 mV (Tonträger)

Bestückung: 3x 1004-VV, 1004-KLP, 1004-NT, 1004-TR, 6x 40636

Vorhandene Unterlagen: Baumappe von ELA 1004A, Scan aus Jahrbuch 1978 (Beschreibung)

1004 B

120 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Alle Eingänge einstellbar von 3 mV an 15 kOhm bis 300 mV an 150 kOhm, jeder Eingang mit Klangregelung (Bässe, Höhen, Pegel)

Bestückung: 4x 1004-VKL, 1004-SU, 1004-NT, 1004-TR, 4x 40636

Vorhandene Unterlagen: Baumappe

1004 C

120 Watt Hochleistungs-Mischverstärker mit getrennten Klangregelungen pro Kanal, eingebautem Vibrator, Hallgeräteanschluß und aktivem Gitarrefilter, vier mischbaren Eingängen, 100 Volt-Übertrager nachrüstbar

Alle Eingänge einstellbar von 3 mV an 15 kOhm bis 300 mV an 150 kOhm

Bestückung: 4x 1004-VKL, 1004-ZV, 1004-VIB, 1004-NT, 1004-TR, 4x 40636

Vorhandene Unterlagen: Baumappe, Scan der Frontplatte

1004 E

120 Watt Hochleistungs-Endstufe, 100 Volt-Übertrager nachrüstbar

Eingang: 300 mV an 50kOhm, kontinuierlich einstellbar

Bestückung: 1004-SU, 1004-NT, 1004-TR, 4x 40636

Vorhandene Unterlagen: Baumappe

1004 ESP

180 Watt Hochleistungs-Endstufe, 100 Volt-Übertrager nachrüstbar

Eingang: 300 mV an 50kOhm, kontinuierlich einstellbar

Bestückung: 1004-SU, 1004-NT, 1004-TR, 6x 40636

Vorhandene Unterlagen: Baumappe von ELA 1004A, Scan aus den Jahrbüchern 1976 bis 1980 (Beschreibung)

1004 MX

120 Watt Hochleistungs-Mischverstärker mit Summenklangregelung (Höhen-Präsenz-Tiefen) und vier mischbaren Eingängen

Alle Eingänge einstellbar Mikrofon oder Tonträger, mit DIN-Buchsen oder XLR-Buchsen lieferbar

Bestückung: 4x 1004-VVN, 1004-KKL, 1004-LSC-NT, 1004-TRN, 2x 2N4032, 2x MJ 4032, 2x MJ 4035

Vorhandene Unterlagen: Baumappen der Steckmodule (außer 1004-TRN !), Scan aus den Jahrbüchern 1986 bis 1988 (Beschreibung und Schaltplan)

1004 ST

60+60 Watt Stereo-Endstufe

Eingang: 300 mV an 50 kOhm einstellber

Bestückung: 2x 1004-SU, 1004-NT, 1004-TRX, 4x 40636

Vorhandene Unterlagen: Baumappe

2000

150 Watt Mischverstärker mit sechs individuell konfigurierbaren Eingängen (Mikrofon unsymmetrisch oder symmetrisch durch steckbare Übertrager), Kanal 1 als Vorrang-Kanal mit automatischer Durchsage schaltbar, Klangregelung (Low-Mid-High), Dreiklanggong, Monitorausgang mit eigenem Verstärker, 100 Volt-Übertrager eingebaut

Bestückung: 6x SSM 2015, TL 082, TL 084, 2x U 254, NE 5532, BC 517, 4x BC 546B, BC 556B, BC 879, 2x BD 139, BD 140, 5x BF 469, 2x BF 470, 4x SK 414, 4x SJ 119

Vorhandene reengineerte Unterlagen: Schaltplan und Bestückungsplan Frontplatte, Schaltplan Klangregelung, Scan aus den Jahrbüchern 1986 und 1989 (Beschreibung, Schaltplan Endstufe)

2000 E

Professionelle 150 Watt Hochleistungs-Endstufe in VMOS-Technik, XLR-Eingang und Durchschleifbuchsen, 100 Volt-Übertrager eingebaut

Eingang: 0 dBm (775 mV)

Bestückung: BC 517, 4x BC 546B, BC 556, BC 879, 2x BD 139, BD 140, 5x BF 469, 2x BF 470, TL 084, NE 5532, 4x SK 414, 4x SJ 119

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Schaltplan der Endstufe)

MF 2000

Multifunktions-Steckkarte mit Summenverstärker, elektronischem Gong, automatischem Durchsage-Vorrang

Verstärkung: 0 dB, Frequenzgang: 20 Hz bis 30 kHz, Pegel: 0 bis 7,8 V (ca. +20 dBm maximal)

Bestückung: BC 546, 2x J 177, 78L09, LM 358DP, SAB 0600, NE 5532N, 4098

Vorhandene Unterlagen: Scan aus Jahrbuch 1987 (Beschreibung und Schaltplan)

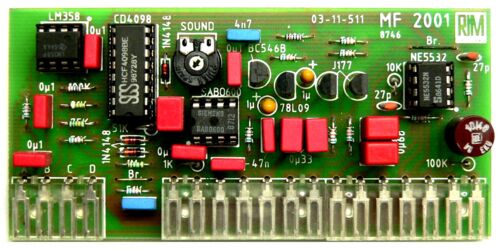

MF 2001

Multifunktions-Steckkarte mit Summenverstärker, elektronischem Gong, automatischem Durchsage-Vorrang, kompakte Bauform

Verstärkung: 0 dB, Frequenzgang: 20 Hz bis 30 kHz, Pegel: 0 bis 7,8 V (ca. +20 dBm maximal)

Bestückung: BC 546, 2x J 177, 78L09, LM 358DP, SAB 0600, NE 5532N, 4098

Vorhandene Unterlagen: Scan aus Jahrbuch 1989 (Beschreibung, Schalt- und Bestückungsplan)
